Draw-Tite 36292 FRAME HITCH - Manual (Page 3)

Instrucciones de instalación
CHEVROLET MONTE CARLO
Números de partes:
06358
36292
90150

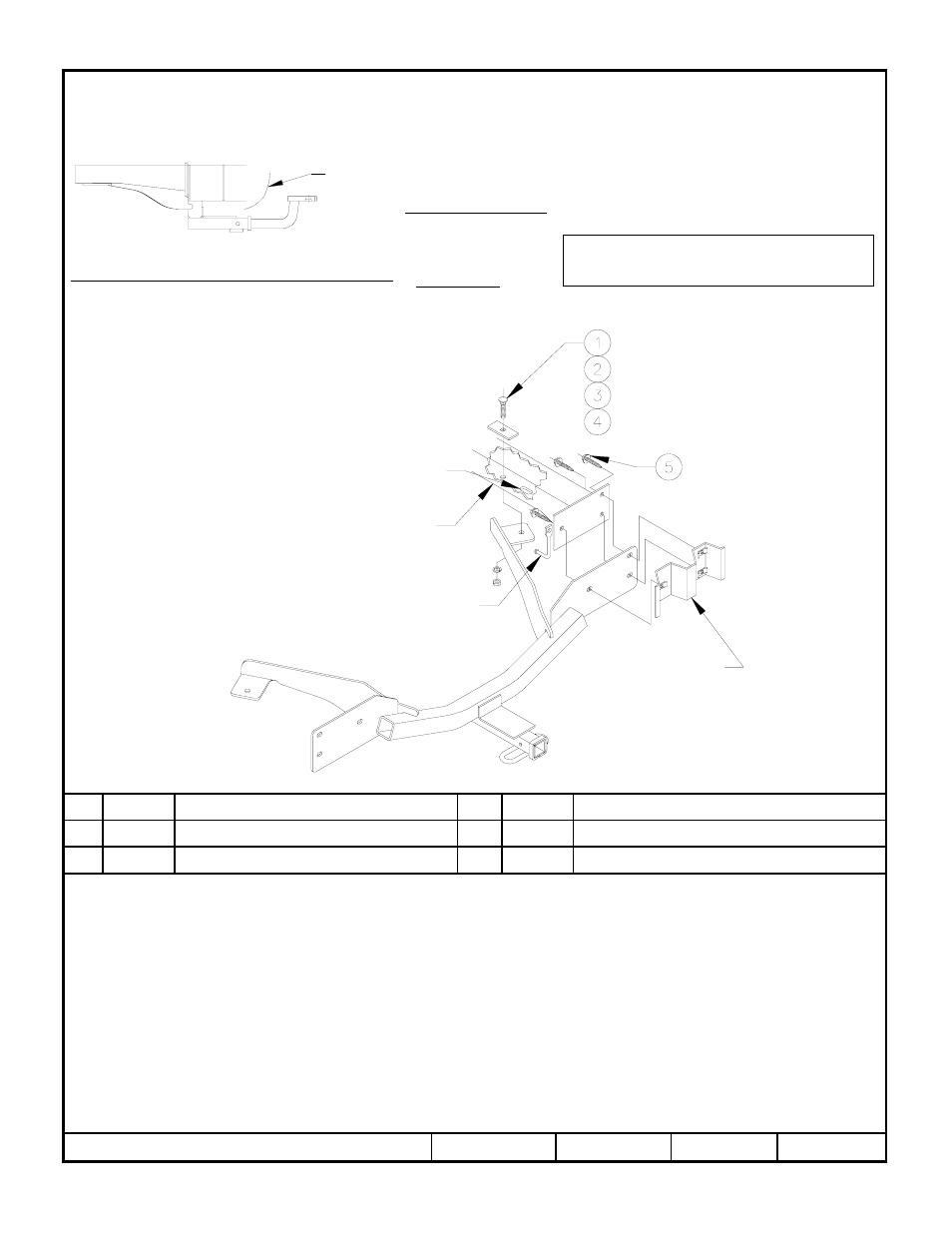

El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: PC3, PC4
Equipo necesario:
Llaves: 13mm, 7/8
Brocas de taladro: Ninguna
1. Baje el escape del vehículo.
2. Retire tres pernos de montaje del parachoques existentes de cada lado y devuelva al propietario del vehículo.
3. Inserte el enganche entre el soporte del parachoques y el larguero del bastidor. Instale los tornillos M8 suministrados como se
muestra arriba.
4. Use cables de halar para alimentar los pernos de carruaje y los bloques en los largueros del bastidor a través de los orificios de
acceso como se muestra.
5. Instale los tornillos restantes como se muestra arriba.
6. Levante el escape del vehículo.
Apriete todos los tornillos 1/2 GR5 con una llave de torsión a 75 Lb.-pies (102 N-m).
Rev. B 01-31-06 N36292 Hoja 3 de 3 z 2006 Cequent Towing Products
Cable de halar, 1/2” Cant. (2) 6 Arandela de bloqueo, 1/2” Cant. (2) 3
Perno con arandela cónica, M8 x 1.25 x 55mm Cant. (6) 5 Espaciador, 1/4” x 1-1/2” x 2” Cant. (2) 2
Tuerca hexagonal, 1/2” Cant. (2) 4 Perno de carruaje, 1/2”-13 x 1-3/4” Cant. (2) 1
Apriete todos los tornillos M8 CL9.8 con una llave de torsión a 25 Lb.-pies (34 N-m).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
3500 LB (1589 kg) Peso bruto máximo del remolque
300 LB (136 kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se
debe usar en la posición
LEVANTADA
únicamente.
Kit de barra de tracción:
36061
Kit de tornillos: K36292
Placa protectora
Orificio de acceso
Larguero del bastidor
Gancho del escape
Soporte del parachoques
