Instrucciones de instalación
Lexus GX470
Toyota 4Runner
Números de partes:
44548
75155
70779
El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 1/2”,3/4”, 10mm,12mm,13mm,17mm
Brocas de taladro: Ninguna
Otros: Tijeras para cortar metal, cinta
z 2006, 2007, 2008 Cequent Towing Products - Impreso en México
Hoja 5 de 6 N75155 08-16-11 Rev. F
j
Cant. (6) Perno hexagonal M12 x 1.25 x 40mm CL10.9
n
Cant.(2) Ensambladura de tuerca de manija 1/2”-13
k
Cant. (6) Arandela cónica 1/2” o
Cant.(2) Pernos hexagonales de ¼”(No se muestra)
l
Cant.(2) Perno hexagonal M8 x 1.25 x 30mm CL10.9
p
Cant.(2) Tuerca mariposa ¼” (No se muestra)
m
Cant.(2) Arandela cónica 3/8” q
Cant.(4) Amarre de cables
Apriete todos los tornillos de la tuerca de manija 1/2” GR5 con una llave de torsión a 50 Lb.-pies (68N*M).
Apriete todos los tornillos M8 con una llave de torsión a 20 Lb.-pies (27N*M).
Apriete todos los tornillos M12 con una llave de torsión a 68 Lb.-pies (92N*M).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un
enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los
orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684
Kit de tornillos: F75155
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 7300 (3314 Kg) 730 (331 Kg)
Carga de peso
Montaje de bola
6000 (2724 Kg) 600 (272 Kg)
Ubicación del acceso al cableado: SUV1, SUV2
¡Nota! Se debe desmontar el enganche de fábrica, si está equipado.
Es necesario retirar y volver a instalar la placa protectora posterior.

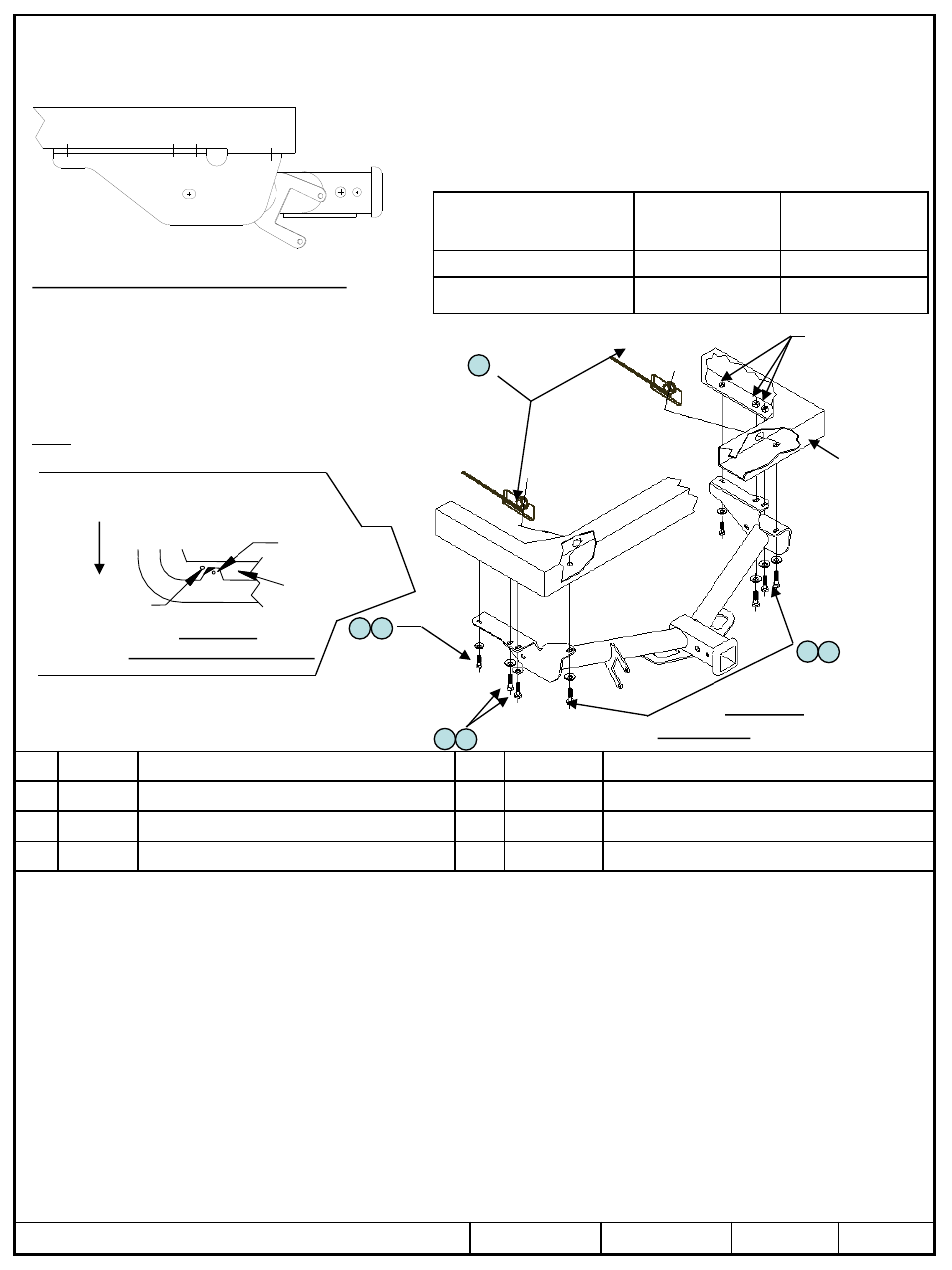

FIGURA 1.
Para LEXUS – Ver página siguiente
FIGURA 2.
Para TOYOTA únicamente
Gancho de remolque,
retire y devuelva al
cliente
Parte posterior
del vehículo
Barra de impacto
Lengüetas de la
placa protectora
Lengüeta de
soporte en puntos
de los pernos
Barra de
impacto
Orificios de acceso
para tuercas de
manija y bloques
Tuercas de soldar
existentes
1 2
3 4
Tuerca mariposa ¼” (No se muestra)
5
1 2
