Instrucciones de instalación
Mitsubishi Outlander
(excepto el Deporte)
Números de partes:
44579
75555
87444

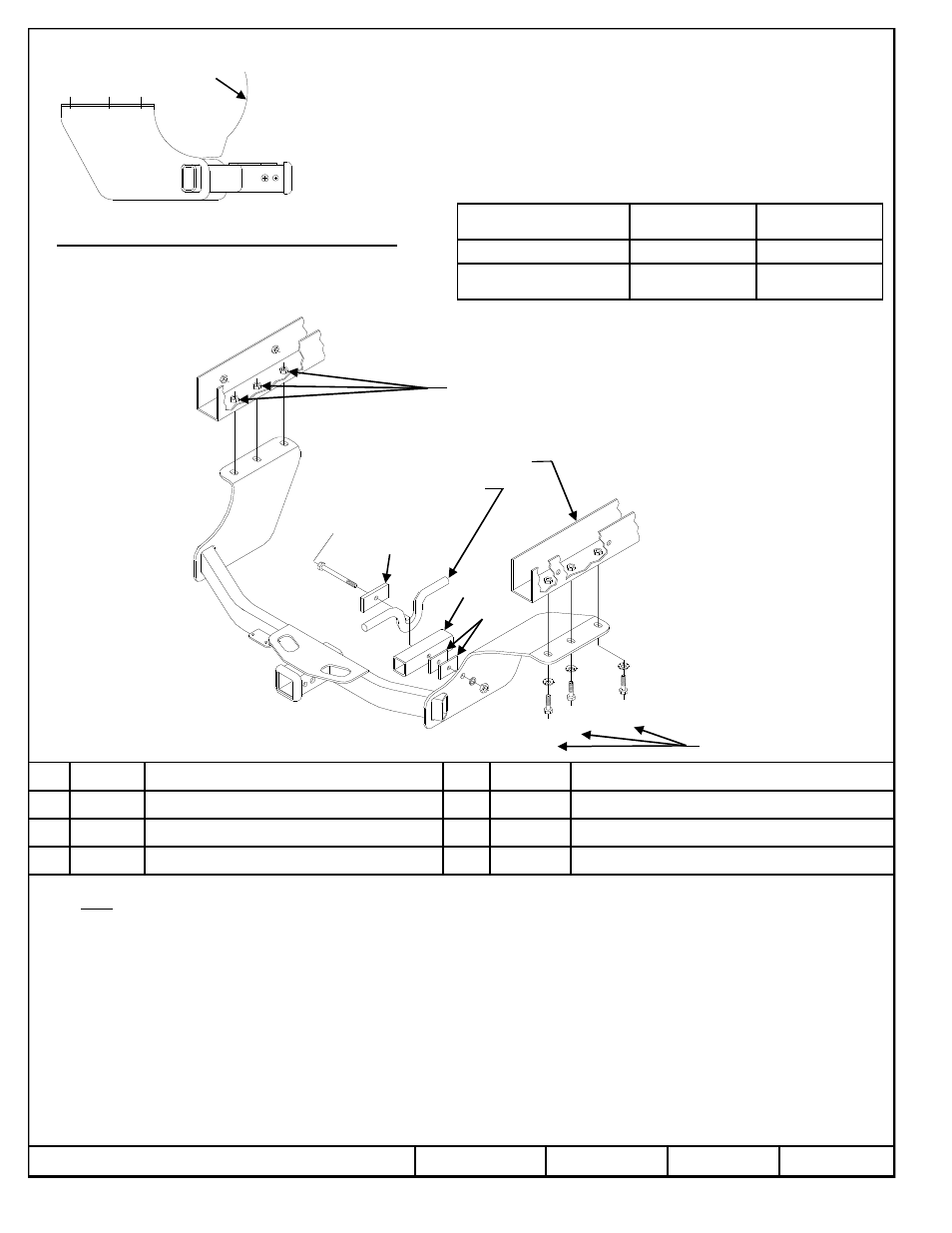

El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 17mm, ¾”
Brocas de taladro: Ninguna
Kit de tornillos: 75555F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso
4000 (1816 Kg.)
400 (182 Kg.)
Carga de peso
Montaje de bola
4000 (1816 Kg.)
400 (182 Kg.)
Ubicación del acceso al cableado: SUV3, SUV4
Placa protectora plástica
Tuercas de soldar en el vehículo
Larguero del bastidor típico
Bastidor del vehículo
Gancho de remolque
4
4
4
4
7
7
7
7
8
8
8
8
6
6
6
6
3
3
3
3
5
5
5
5
1.
Baje el escape al desconectar (3) ganchos de goma del escape desde el silenciador, (2) al frente y (1) en la parte posterior del silenciador.
Nota: Si necesita espacio adicional, desconecte el silenciador del tubo de escape al retirar (2) pernos delante del silenciador. Conserve los
pernos para reinstalación.
2.
Levante el enganche a su posición e instale tornillos como se muestra en las tuercas de soldar en el bastidor del vehículo.
3.
Instale el espaciador de tubo, los bloques y el perno hexagonal de 1/2 -13 x 4” de largo a través del gancho de remolque y en el orificio en el
soporte del enganche como se muestra.
Apriete todos los tornillos M10 X 1.25 CL8.8 con una llave de torsión a 42 Lb.-pies (57 N*M)
Apriete todos los tornillos ½-13 GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
4.
Levante el escape de nuevo a su posición al volver a conectar los ganchos de goma del escape (vuelva a unir el silenciador al tubo de escape si
se quitó en el paso 1).
Apriete todos los tornillos M10 X 1.25 CL8.8 con una llave de torsión a 42 Lb.-pies (57 N*M)
Apriete todos los tornillos ½-13 GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
z
2007, 2011 Cequent Performance Products
Hoja 3 de 3
75555N
8-22-11
Rev. C
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684.
Form: F205 Rev A 5-6-05
2
2
2
2
1
1
1
1
2
2
2
2
1
1
1
1
2
2
2
2
1
1
1
1
1
1
1
1
Cant. (6)
Perno hexagonal - M10 x 1.25 x 40mm CL18.8
5
5
5
5
Cant. (1)
Bloque - 3/8 X 1-1/2 x 3
2
2
2
2
Cant. (6)
Arandela cónica - 3/8"
6
6
6
6
Cant. (2)
Bloque - 3/16 X 1-1/2 x 2
3
3
3
3
Cant. (1)
Espaciador de tubo
7
7
7
7
Cant. (1)
Arandela de bloqueo – ½”
4
4
4
4
Cant. (1)
Perno hexagonal ½-13 x 4,00 GR5
8
8
8
8
Cant. (1)
Tuerca hexagonal ½-13
Estos tornillos son iguales
en ambos lados del vehículo
6
6
6
6
