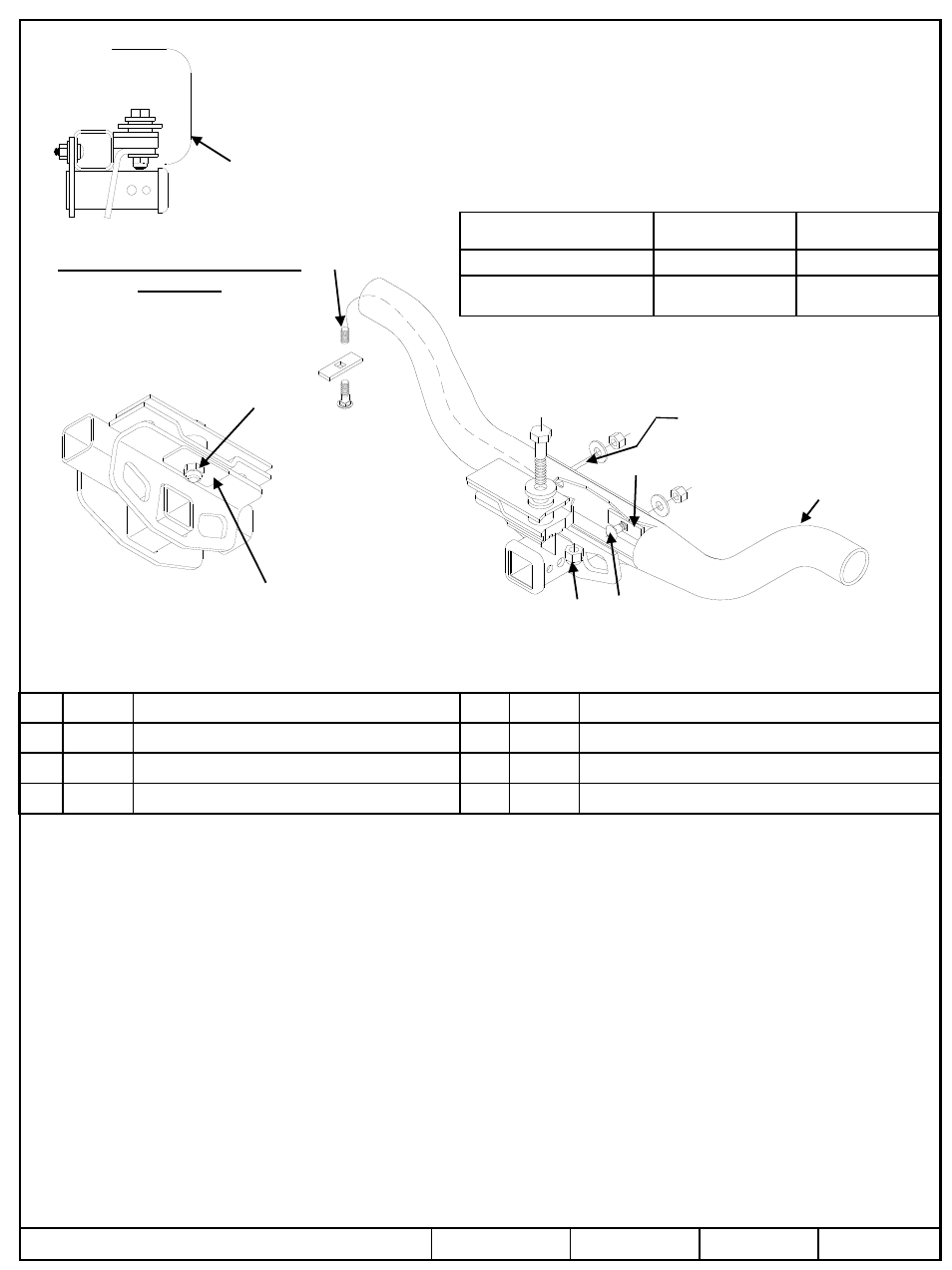

Installation Instructions
Dodge Ram
Numéros de pièces :
Attelage montré dans la position
appropriée
Équipement requis :
Clés : 3/4” & 1-1/8”
1. L’enlèvement du pneu de secours peut faciliter l’installation mais il n’est cependant pas indispensable.
2. Retirer le capuchon de boule d’attelage au centre du pare-choc.
3. Poser la rondelle conique et le boulon hexagonal 3/4 po dans le trou de fixation de la boule d’attelage dans le butoir de véhicule.
4. Soulever l’attelage en position.
5. Faire glisser le ècrou hexagonal 3/4 po en position sous la fixation arrière (serrer à la main seulement en attendant que toute la
visserie soit posée).
6. Insére le fil de tirage dans traverse. Attache espaceur (article 5), attacher le fil au boulon de carrosserie (article 4), puis tirer les
pièces de visserie à travers la traverse tubulaire du véhicule jusqu’à sa position, comme illustré.
7. Poser sans trop serrer des rondelles coniques (article 6) et des écrous (article 7) sur les boulons de carrosserie.
8. Serrer toute la visserie selon les spécifications de couple.
z 2009 Cequent Performance Products Feuille 2 de 3 75662N 10-26-09 Rev. E
j
Qté (1) Boulon hexagonal 3/4-10 GR5
n
Qté (2) Espaceur
k
Qté (1) Rondelle conique ¾” o
Qté (2) Rondelle conique ½”
l
Qté (1) Écrou hexagonal 3/4-10
p
Qté (2) Écrou hexagonal ½-13
m
Qté (2) Boulon de carrosserie ½-13 GR8
q
Qté (2) Fil de tirage
Serrer toute la visserie ¾-10 GR5 au couple de 260 lb-pi. (353 N*M)
Serrer toute la visserie ½-13 GR8 au couple de 110 lb-pi. (149 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est
enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un
attelage ou boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le
véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit
est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des
systèmes d’attelage.
Visserie : 75662F
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Type d’attelage Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de charge 10 000 (4 540 kg) 1 000 (454 kg)
Capacité de charge
Montage sur boule
6 000 (2 724 kg) 600 (272 kg)
Point d’accès au câblage : PU3
Form: F205 Rev A 5-6-05
Le retrait du pneu de secours peut faciliter
l’installation, mais il n’est pas obligatoire.
Poser le ècrou hex. ¾” dans l’ouverture
de la sangle pour supporter
l’installation.
Pare-chocs à marchepied requis :
Attelage conçu pour pare-chocs à
marchepied.
j
k
l
op
n
m
l
Fil de tirage
Traverse
q
75662, 87530,
44603, 41895
(U-Haul)
