Instrucciones de instalación
CHEVROLET SILVERADO PICKUP
GMC SIERRA PICKUP
(vehículos con las señales ambarinas de la vuelta)
Números de partes:
41534

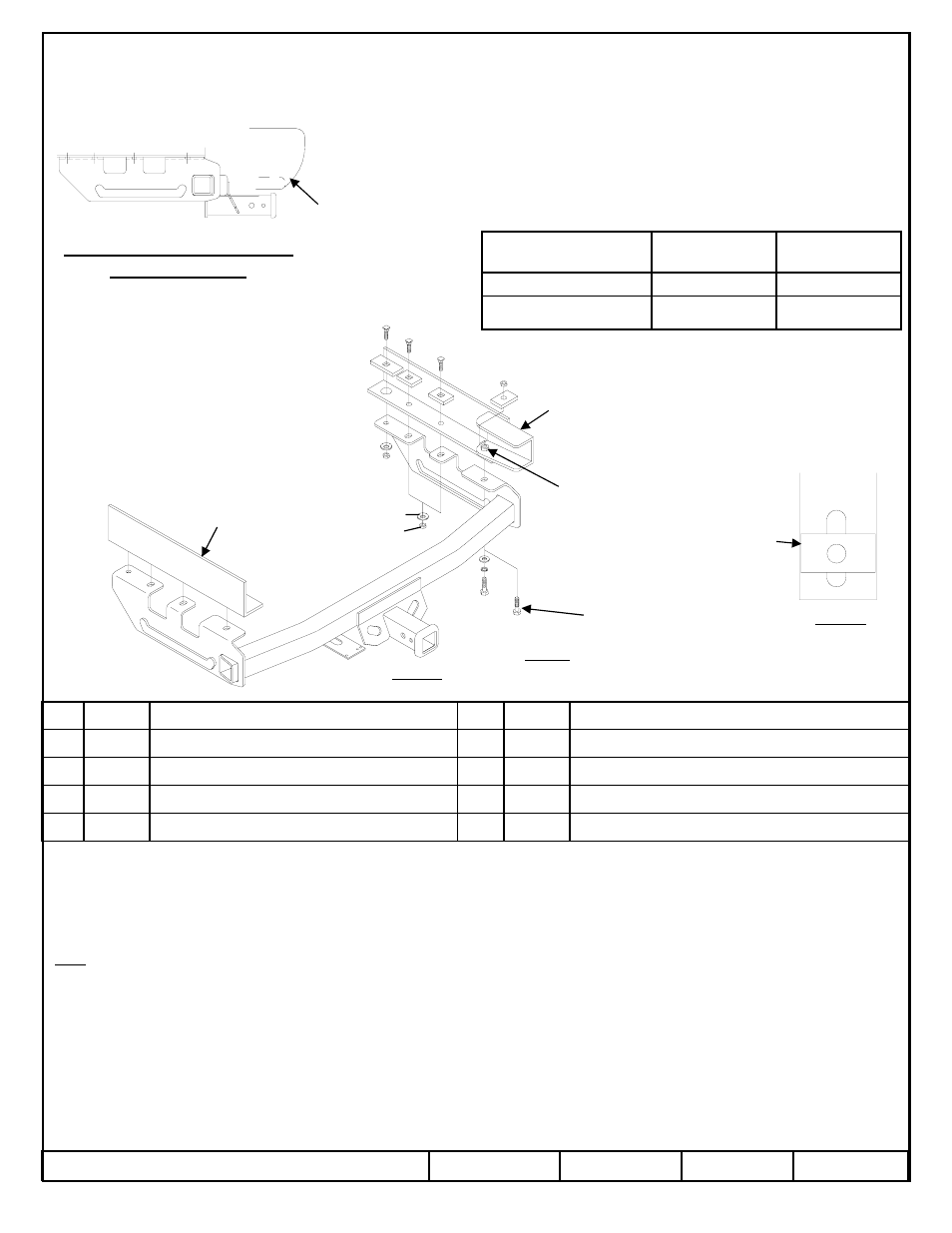

El enganche se muestra en la
posición correcta
Equipo necesario :
Llaves : 13/16”, 7/8”,15/16”, 21mm
Brocas de taladro : Ninguna
BASTIDOR
NOTA: En vehículos sin parachoques de fábrica, podría ser necesario reubicar el soporte de montaje de la placa. 1. Retire los pernos M14
existentes del extremo de cada larguero del bastidor.
2. Levante el receptor a su posición, localizando las ranuras más posteriores en el receptor debajo de las tuercas de soldar existentes
en el bastidor del vehículo.
Nota: Para los vehículos sin el tope, localice las ranuras en receptor sobre ranura de fore/aft cerca del extremo del bastidor. .
3. Vuelva a instalar los pernos M14 existentes a través del receptor y el bastidor en las tuercas de soldar existentes.
Nota: Para los vehículos sin el tope, localice las ranuras en receptor sobre ranura de fore/aft cerca del extremo del bastidor. Véase el cuadro 2 para la
colocación de sujetadores en los vehículos sin el tope.
4. Instale los tornillos sujetadores restantes como se muestra.
Rev. A 5-18-06 N41534 Hoja 3 de 3 z 1998, 1999, 2000, 2002, 2006 Cequent Towing Products
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el
enganche, tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape.
Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo
y use protección visual. No corte el acceso o los orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva
York. V.E.S.C. Regulación V-5 y SAE J684.
Kit de tornillos: F41534
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
600 (272 Kg) 6000 (2724 Kg)
Montaje de bola para carga
de peso
1200 (545 Kg) 12,000 (5448 Kg) Distribuidor de peso
Peso máximo de la
horquilla (LB Peso máximo bruto
del remolque (LB)
Tipo de enganche
Ubicación del acceso a los cables: PU3
Tuerca de soldar existente
Igual en ambos lados
Parachoques instalado en fábrica
Soporte – igual en ambos lados
NOTA: TODOS LOS TORNILLOS SUJETADORES SON
IGUALES EN AMBOS LADOS DEL VEHÍCULO
Tope de acero del paso
Perno existentes M14
Apriete todos los tornillos sujetadores M14 con una llave de torsión a 115 Lb-pies. (156 N*M) Apriete
todos los tornillos sujetadores 9-16” GR 5 con una llave de torsión a 110 Lb.-pies. (149 N*M)
Apriete todos los tornillos sujetadores 1/2” GR 5 con una llave de torsión a 75 Lb.-pies. (102 N*M)
Espaciador Qty. (2) 9 Tuerca hexagonal 1/2-13 Qty. (6) 4
Tuerca hexagonal 9/16-12 Qty. (2) Espaciador Qty. (4) 5
Arandela de bloqueo Qty. (2) 8 Arandela cónica Qty. (6) 3
Arandela plana Qty. (2) 7 Espaciador .25 X 1.50 X 3.00 Qty. (2) 2
Perno 9/16-12 X 1.75 Qty. (2) 6 Perno de carruaje 1/2-13 X 1.75 Qty. (6) 1
*Nota: Oriente el lado
corto del bloque contra
marco según lo
demostrado
Figura 1.
Figura 2.
