Instrucciones de instalación
Hyundai Santa Fe
Números de partes:
33037
41543
87419

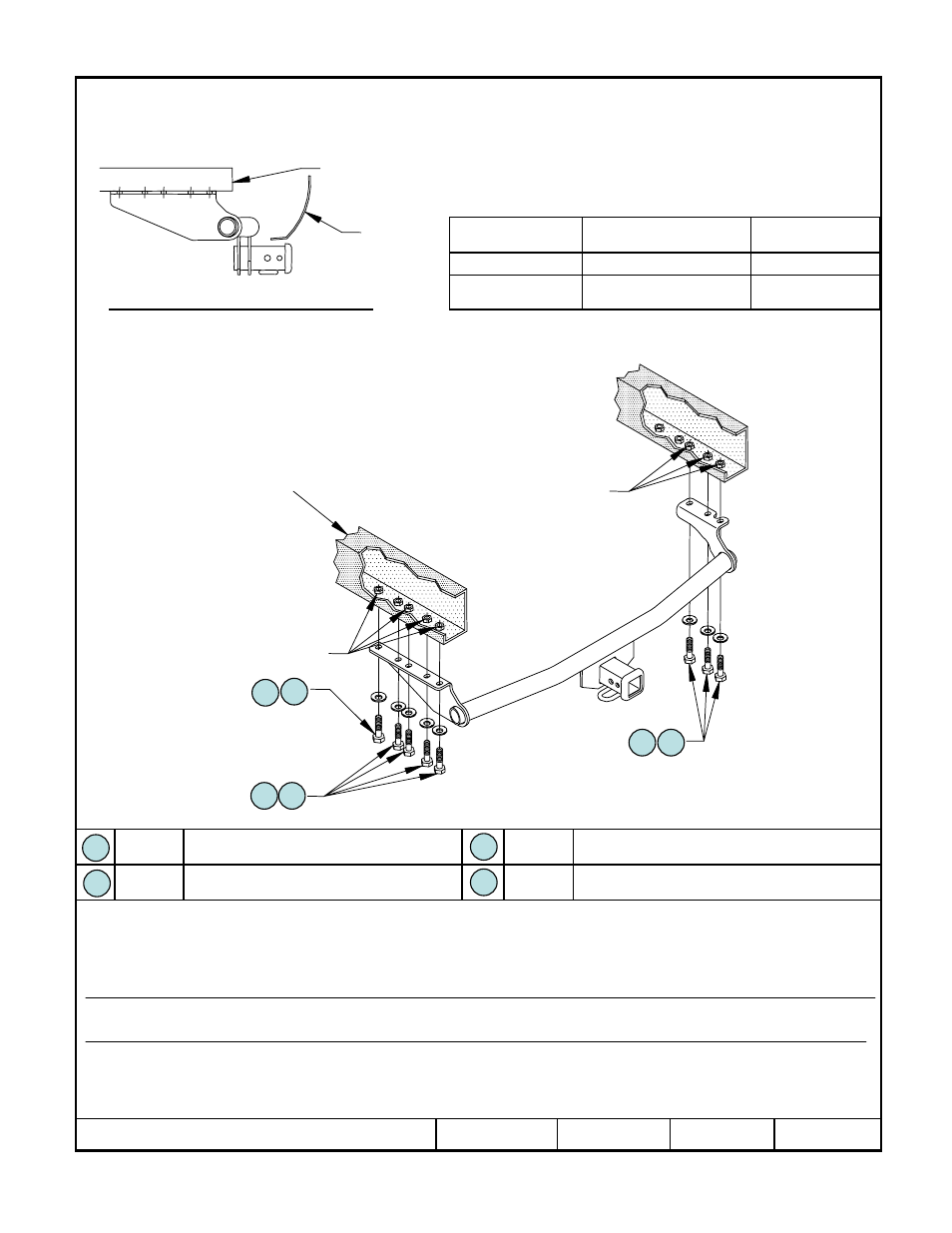

El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 14mm, 17mm, 19mm
Brocas de taladro: Ninguna
1.
Retire los soportes de los amarres del vehículo y devuelva con los tornillos al propietario del vehículo.
2.
Baje la llanta de repuesto y el escape del vehículo
3.
Instale los tornillos como se muestra arriba.
4.
Vuelva a instalar la llanta de repuesto y el escape del vehículo.
Apriete todos los tornillos M12 CL 10.9 con llave de torsión a 68 Lb.-pies, 92 N*M
Rev. A
3-29-06
N41543
Página 3 de 3
z
2006 Cequent Towing Products
Arandela cónica 1/2”
Cant. (1)
Perno hexagonal M10 X 1.25 X 40mm CL 8.8
Cant. (7)
Arandela cónica 3/8”
Cant. (7)
Perno hexagonal M12 X 1.25 X 40mm CL 10.9
Cant. (1)
Apriete todos los tornillos M10 CL 8.8 con llave de torsión a 38 Lb.-pies, 52 N*M
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: F41543
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
315 lb, 143 kg
3500 lb, 1589 kg
Carga de peso
Montaje de bola
N/A
N/A
Distribuidor de peso
Peso máximo de la
horquilla
Peso máximo bruto del
remolque
Tipo de enganche
Ubicación del acceso al cableado: SUV3, SUV4
Form: F205 Rev A 5-6-05
1
4
3
4
Placa
protectora
Larguero del
bastidor
Larguero
del bastidor
Tuercas de soldar
existentes
Tuercas de soldar
existentes
1
2
2
3
2
3
