Receptor frontal
Instrucciones de instalación
Jeep Cherokee, Comanche,
Wagoneer (tamaño reducido)
Números de partes:
65009
1. Si está presente, retire el protector de deslizamiento en acero y devuelva al propietario del vehículo.
2. Retire la capa protectora inferior o haga el recorte para despejar el receptor. CONSULT E CON EL PROPIETARIO DEL VEHÍCULO
ANTES DE HACER EL RECORTE.
3. Baje el soporte de la barra de balance en cada larguero del bastidor.
4. Levante el enganche a su posición y vuelva a instalar sin apretar el soporte de la barra de balance tal como se muestra en la ilustración de arriba.
NOTA: Es posible que sea necesario aplanar el reborde en la superficie inferior del bastidor para que se pueda instalar el bloque.
5. Usando el receptor como plantilla, perfore un orificio de 1/2” como se muestra en la ilustración de arriba.
6. Introduzca los tornillos restantes como se muestra en la ilustración de arriba a través de la ranura en el extremo de los largueros del bastidor
usando el cable de halar.
Apriete todos los tornillos 1/2” GR5 con una llave de torsión a 75 Lb.-pies (102 N-m).
Rev. A 11-07-05 N65009 Hoja 3 de 3 z 2005 Cequent Towing Products
Espaciador, 1” x 2” x 7/16” Cant. (2) 5
Cable de halar Cant. (2) 9 Espaciador, 1-1/2” x 2” x 1/4” Cant. (2) 4
Tuerca hexagonal, 1/2” Cant. (2) 8 Perno de carruaje, 1/2”-13 x 2-1/4” Cant.(2) 3
Arandela de bloqueo, 1/2” Cant. (2) 7 Arandela cónica, 3/8” Cant. (4) 2
Arandela plana, 1/2” Cant. (2) 6 Perno hexagonal, M10 x 1.50 x 35 Cant. (4) 1
Apriete todos los tornillos M10 CL10.9 con una llave de torsión a 42 Lb.-pies (57 N-m).

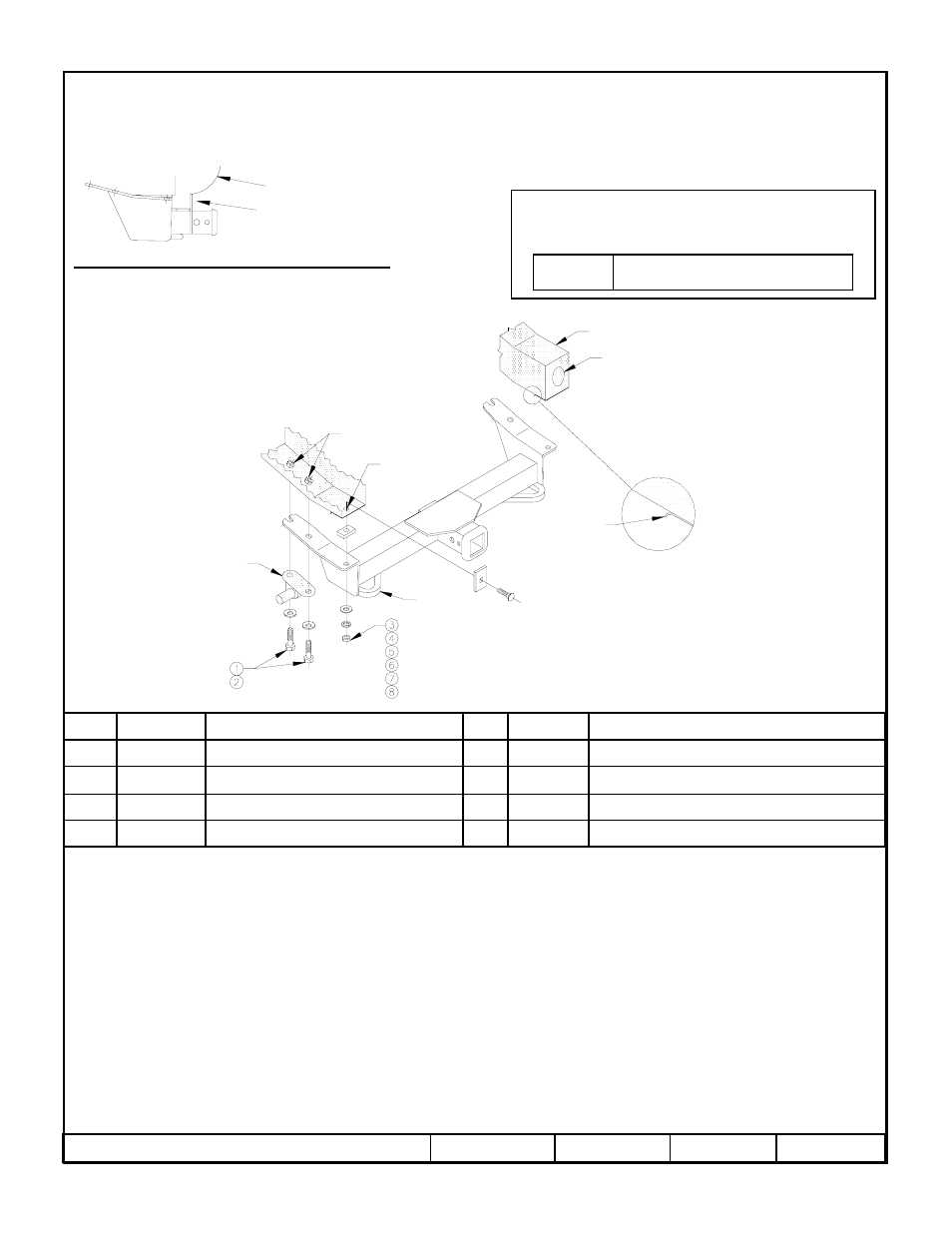

El receptor se muestra en la posición correcta
Parachoques
Placa protectora inferior
Tuercas para soldar
existentes
Orificio
perforado
Ojo de
recuperación
Reborde
Larguero del bastidor
Ranura
Soporte de la
Barra de balance
Equipo necesario:
Kit de tornillos: K65009
Llaves: 15mm, 7/8"
Tuercas de taladro: 1/2“
Martillo
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche, tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684.
CAPACIDAD DE CARGA – NO SUPERE
300 LB. (136 KG.) O LA CALIFICACIÓN DE PESO
BRUTO DEL EJE DELANTERO DEL VEHÍCULO
MÁX. DE FUERZA DE ARRASTRE
DEL CABRESTANTE
9000 lb.
(4086 kg.)
