Receptor frontal
Instrucciones de instalación
Ford Explorer – únicamente modelos de 4 puertas
Mercury Mountaineer
Números de partes:
65032

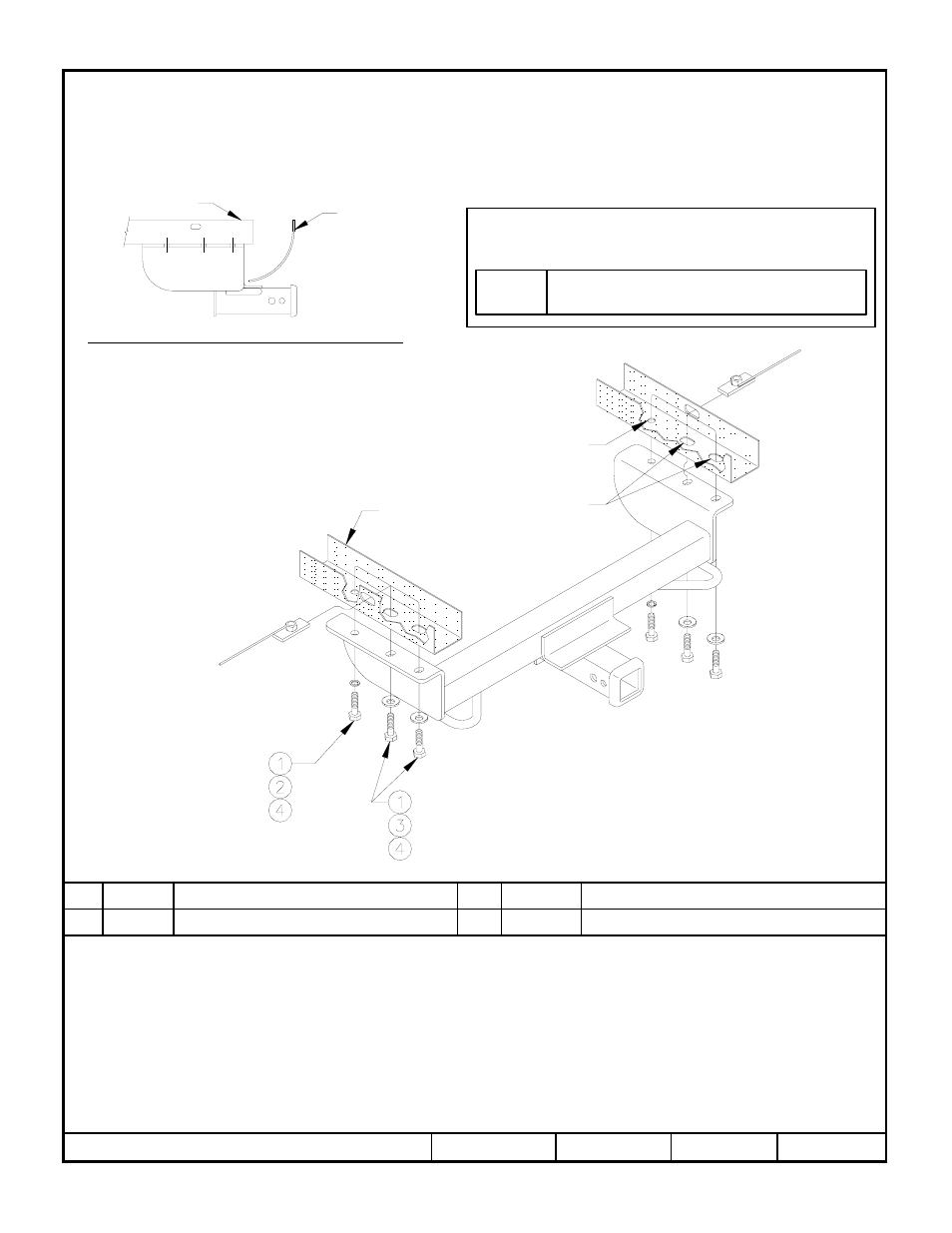

1. Levante el receptor a su posición e instale los tornillos en las cuatro (4) ranuras existentes como se muestra arriba.
NOTA: En el modelo Ford Explorer, la barrera de aire se puede recortar para despejar más el gancho de remolque.
2. Usando el receptor como plantilla, perfore un (1) orificio en cada larguero del bastidor como se muestra arriba.
3. Instale el resto de tornillos.
Rev. A 11-07-05 N65032 Hoja 3 de 3 z 2005 Cequent Towing Products
Ensambladura de tuerca y bloque con manija Cant. (6) 4 Arandela de bloqueo, 1/2” Cant. (2) 2
Arandela cónica, 1/2” Cant. (4) 3 Pernos hexagonales, M12 x 1.25 x 40 Cant. (6) 1
Apriete todos los tornillos M12 CL10.9 con una llave de torsión a 92 Lb.-pies (125 N-m).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se
haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C. Regulación
V-5 y SAE J684.
CAPACIDAD DE CARGA – NO SUPERE 500 LB. O LA
CALIFICACIÓN DEL PESO BRUTO DEL EJE
DELANTERO DEL VEHÍCULO
LB. MÁX. DE FUERZA DE ARRASTRE DEL
CABRESTANTE
9000
El receptor se muestra en la posición correcta
Larguero del bastidor
Placa protectora
Orificio perforado
Ranuras existentes
Larguero
del bastidor
Equipo necesario:
Llaves: 19mm
Brocas de taladro: 1/2”
Kit de tornillos: F65032
