Instrucciones de instalación

Modelos Dodge 1500 2WD y 4WD

Números de partes:

65062

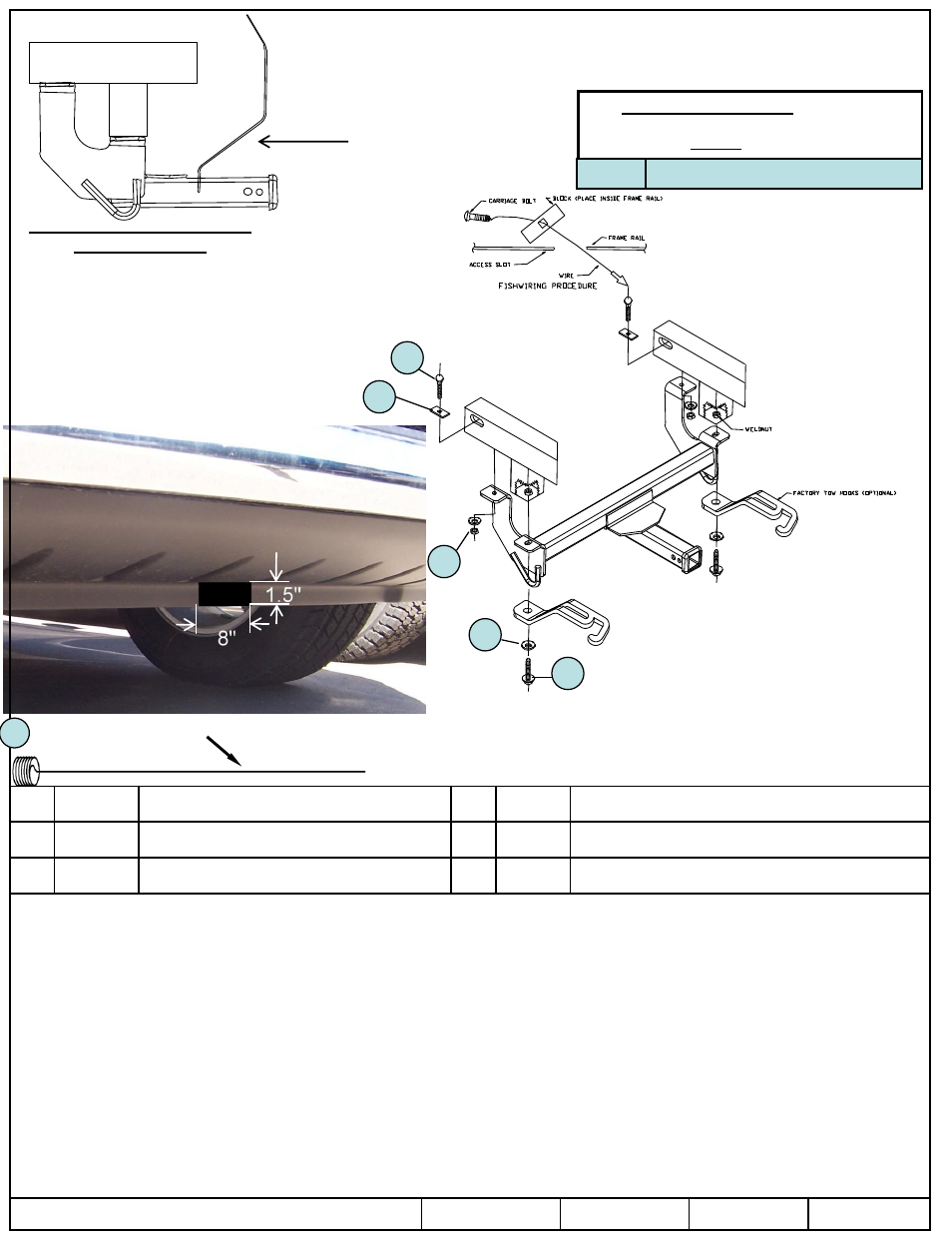

El enganche se muestra en la

posición correcta

Equipo necesario:

Llaves: 18mm, 7/8”

Brocas de taladro: 1/2”, (Rotabroach recomendado)

Otras herramientas: Herramienta de

corte para placa protectora plástica rígida.

1.

Con el enganche como referencia, corte la placa protectora como se muestra en la Fig. 2.

2.

En el lado del conductor y pasajero, retire ambos pernos de fábrica de 12mm instalando los ganchos de remolque al bastidor y afloje los (2)

pernos de 12mm que unen el gancho de remolque al parachoques (Si el vehículo no viene equipado con los ganchos de remolque ignore el

paso 1 y use los pernos provistos).

3.

Una vez que el gancho de remolque esté flojo, deslice el enganche entre el bastidor y el gancho de remolque y vuelva a instalar los

ganchos de remolque con el enganche en su lugar.

4.

Con los montajes delanteros del enganche asegurados use los orificios posteriores como guía para perforar un orificio de 1/2

” dentro del

bastidor.

5.

Use guías de pernos de 1/2

”para halar los pernos de carruaje de 1/2” y bloques espaciadores a través de los orificios existentes y a través

del enganche como se muestra. Los hombros cuadrados de los pernos se deben halar dentro de los bloques para enganchar con los lados

del bastidor. Instale arandelas cónicas y tuercas hexagonales como se muestra.

6.

Apriete todos los tornillos a las siguientes especificaciones.

Apriete todos los tornillos 1/2” con una llave de torsión a 75 Lb.-pies

z

2012 Cequent Performance Products, Inc.

Hoja 3 de 3

65062N

11/05/12

Rev. A

j

Cant. (2)

Perno hexagonal, M12 X 1.50 X 45 CL 10.9

m

Cant.

(4)

Arandela cónica, 1/2

k

Cant. (2)

Perno de carruaje, 1/2

” – 13 X 1-1/2” Gr5

n

Cant.

(2)

Tuerca hexagonal, 1/2

l

Cant. (2)

Bloque 1/4

” X 1-1/2” X 2”

o

Cant.

(2)

Guía de perno. 1/2

Apriete todos los tornillos 12mm con una llave de torsión a 90 Lb.-pies

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la horquilla estén correctamente apretados. Si el enganche se retira, tape todos los orificios
en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Un enganche u horquilla averiados se debe retirar y
reemplazar. Observe las precauciones de seguridad al trabajar debajo de un vehículo y use protección para los ojos. No corte orificios de acceso o de unión con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del Estado de Nueva York, V.E.S.C.
Regulación V-5 d SAE J684.

Kit de tornillos: 65062F

Form: F205 Rev A 5-6-05

CAPACIDAD DE CARGA

–No supere

500 LB. o la calificación de peso bruto del eje

Frontal, (GAWR).

9,000lb.

^FUERZA MÁX. LÍNEA CABRESTANTE

1

2

3

4

5

Esta es una vista manificada
de una guía de pernos

6

Placa protectora

Fig. 2

BLOQUE (COLOQUE AL INTERIOR
DEL LARGUERO DEL BASTIDOR)

PERNO DE
CARRUAJE

RANURA DE
ACCESO

LARGUERO DEL
BASTIDOR

ALAMBRE
PROCEDIMIENTO
DE INSERCIÓN

TUERCA DE
SOLDAR

GANCHOS DE
REMOLQUE DE
FÁBRICA
(OPCIONAL)
