Draw-Tite 65005 FRONT MOUNT RECEIVER - Manual (Page 3)

Enganche de remolque OEM
(Opcional)
Puede ser necesario perforarlo
en algunos vehículos

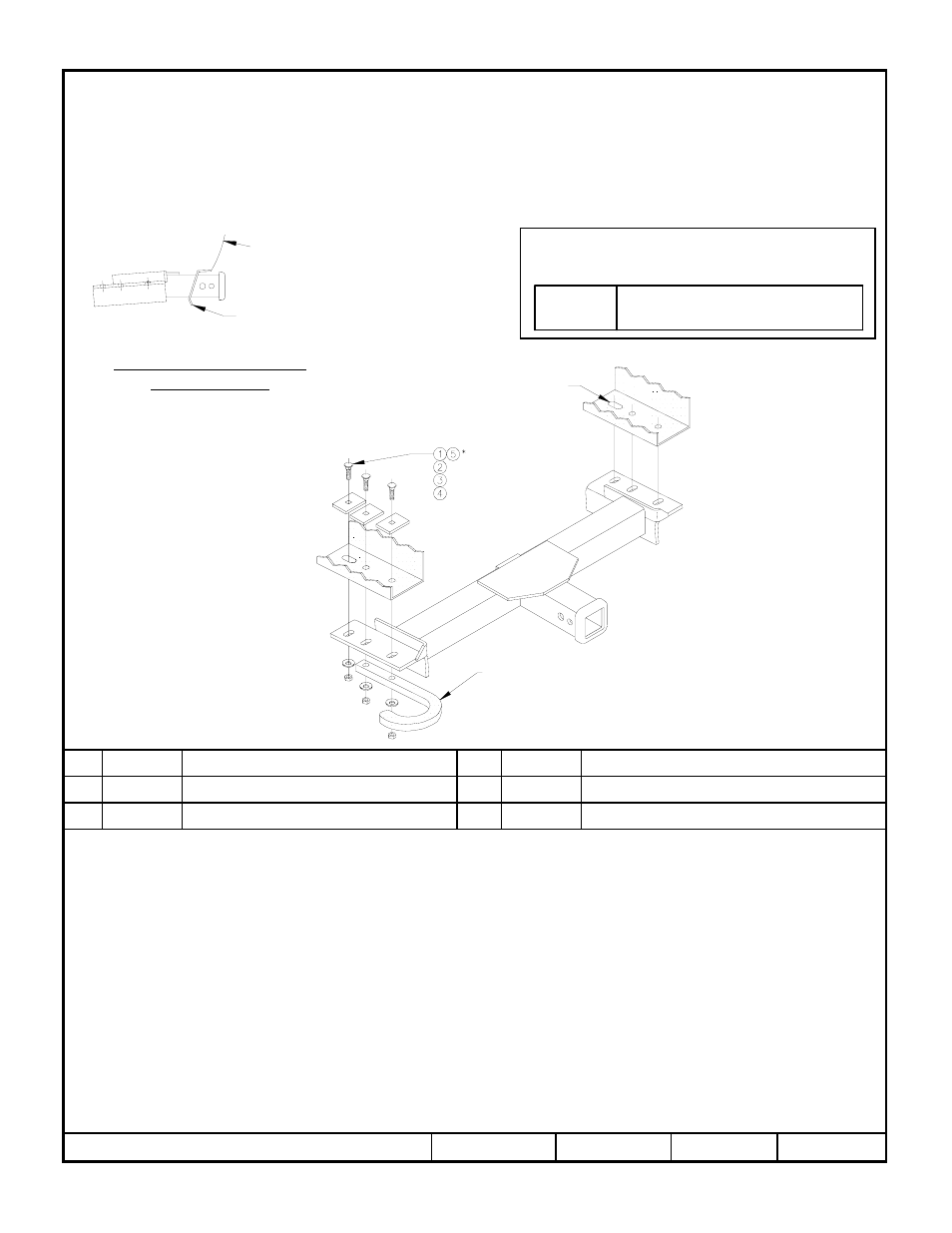

El receptor se muestra en la
posición correcta
Parachoques
Placa protectora inferior
(Opcional)
Receptor frontal
Instrucciones de instalación
Tahoe, Yukon, Full Size Blazer Chevy/GMC Pickup, Suburban,
serie 1500 – Todas las series 2WD y 4WD, 2500 y 3500 – 4WD,
serie 2500 2WD 7200 Lb. GVW con ruedas de 6 orejetas
Números de partes:
65005
* Use con el enganche de remolque OEM opcional.
NOTA: Si hay una placa al frente del vehículo, quizás sea necesario reposicionarla.
1.
Retire la placa protectora inferior debajo del parachoques, si está presente.
2. Retire los enganches de remolque del vehículo, si están presentes.
3. Introduzca los tornillos que se muestran arriba a través del extremo del bastidor usando un cable de halar.
4. Levante el enganche a su posición y una los tornillos y los enganches de remolque como se muestra arriba.
5. Si no hay una ranura grande, perfore un orificio de 1/2" usando el enganche como plantilla.
6. Si se desea, recorte y vuelva a instalar la placa protectora inferior. CONSULTE CON EL PROPIETARIO DEL VEHÍCULO ANTES
DE HACER EL RECORTE.
Rev. A 10-31-05 N65005 Hoja 3 de 3 z 2005 Cequent Towing Products
Cable de halar, 1/2” Cant. (2) 6 Arandela cónica, 1/2” Cant. (6) 3
Perno de carruaje, 1/2”-13 x 2-1/2” Cant. (4) 5 Espaciador, 1-1/2” x 2” x 1/4” Cant. (6) 2
Tuerca, 1/2” Cant. (6) 4 Perno de carruaje, 1/2”-13 x 1-3/4” Cant. (6) 1
Apriete todos los tornillos 1/2” GR5 con una llave de torsión hasta 75 Lb.-pies (102 N-m).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o
bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del
accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
CAPACIDAD DE CARGA – NO SUPERE 500 LB. O
LA CALIFICACIÓN DE PESO BRUTO DEL EJE
DELANTERO DEL VEHÍCULO
LB. MÁX. DE FUERZA DE
ARRASTRE DEL CABESTRANTE
9000
Equipo necesario:
Llaves: 10mm, 18mm, 7/8”
Tuercas de
taladro: 1/2”
Kit de tornillos: 01131-017
