60
Contact anti-sabotage
Le module Terxon 2WAY est protégé par un contact anti-sabotage du couvercle (2) et un contact
anti-arrachement contre une ouverture et un arrachement frauduleux.
Les informations de sabotage sont communiquées, par le biais de
la
sortie antisabotage (TAMP), à la
centrale d’alarme
.

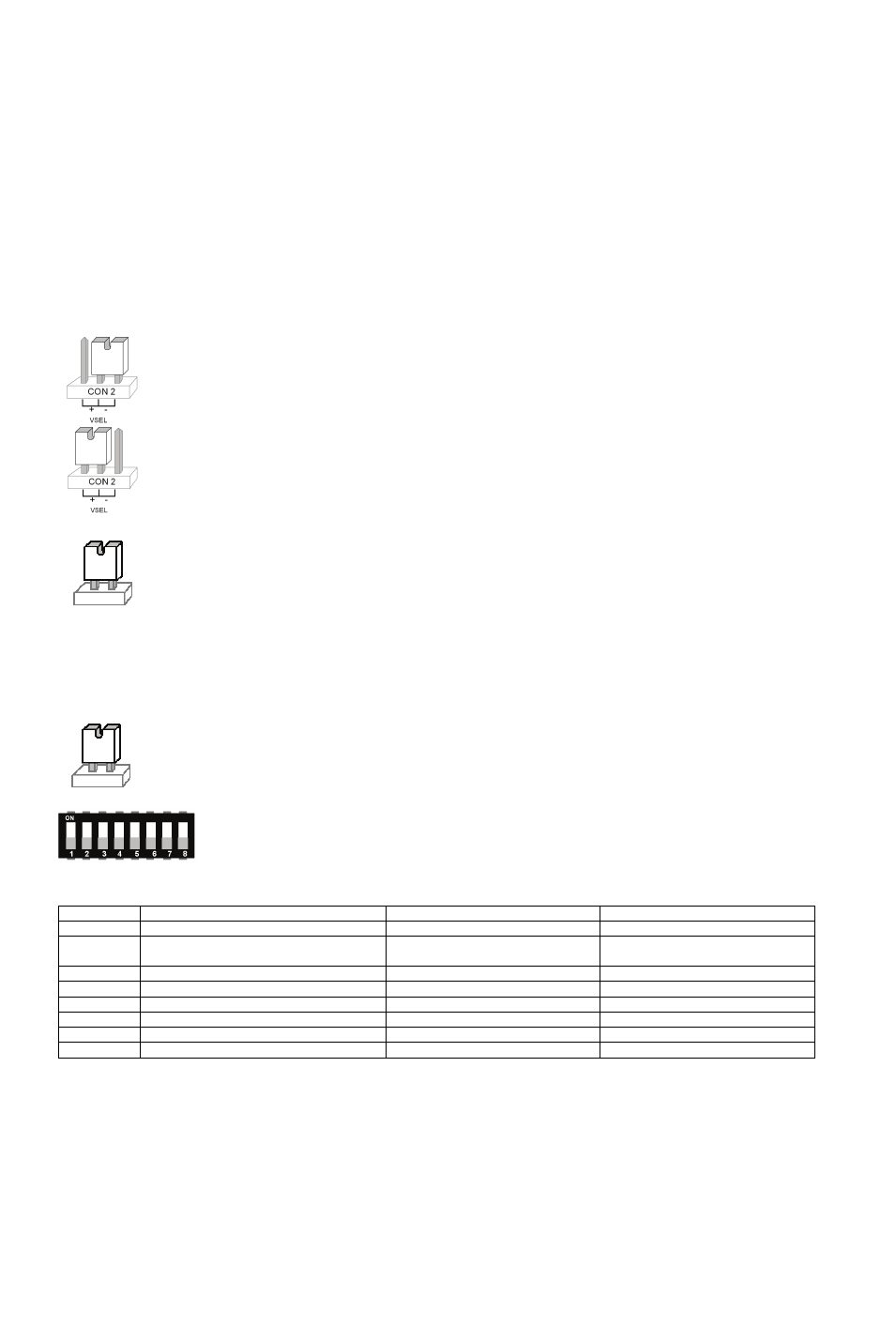

Connecteur tripolaire de strap enfichable CON2 « +/- VSEL » (6)
Le module Terxon 2WAY intègre des résistances « pull-up » ou « pull-down ». Les potentiels des entrées
ouvertes sont donc définis. Ceci permet d’éviter les interférences liées au couplage. Vous n’avez donc pas
besoin de résistances « pull up » ou « pull down » externes.
Si le strap enfichable est en position « - »
toute entrée est par rapport au potentiel 0V (potentiel au niveau de « 0V IN »).
Si le strap enfichable est en position « + ».
toute entrée est par rapport au potentiel +12V (potentiel au niveau de « 12V IN »).
Connecteur de strap enfichable CON3 « INSTALLER MODE » (7)
La sirène radio extérieure Secvest 2WAY FU8220 prévoit un mode installateur. Cela signifie
que vous pouvez ouvrir la sirène radio extérieure Secvest 2WAY et procéder à la
maintenance sans que la sirène n’émette une tonalité en raison d’un sabotage. Le module
Terxon 2WAY envoie normalement à la sirène radio extérieure Secvest 2WAY un signal
d’activation du mode installateur lors d’une activation de l’entrée « TEST ».
Si votre centrale d’alarme ne possède aucun type de sortie « Passer en mode installateur » correspondant,
le fait de positionner ce strap enfichable sur les deux contacts permet l’envoi par le module Terxon 2WAY
d’un signal d’activation du mode installateur à la sirène radio extérieure Secvest 2WAY. Préalablement à
ces travaux de maintenance, veillez à mettre également la centrale d’alarme en mode intallateur.
Connecteur de strap enfichable CON1 « FIT DISABLE TAMP » (3)
Si vous positionnez le strap enfichable, vous désactivez le contact anti-arrachement.
Interrupteur DIP « SW6 » (9)
Les divers contacts de cet interrupteur DIP 8 x permettent de sélectionner les
options suivantes :
Interrupteur Options
Position « OFF »
Position « ON »
1 Supervision
Off
On
2
Durée de supervision
Longue
3h
Courte
20 min
3
Détection de brouillage
Off
On
4
Etat de polarité des entrées (global)
High
Low
5
Etat des entrées (global)
NC
NO
6
Mode LED
Appareil
Carte clé d’accès/PIN
7
Réponse de la centrale d’alarme
Oui
Non
8
Comportement des sorties (global)
Durée
Impulsion
