Installation, cont’d – Extron Electronics MVP 104GX User Guide User Manual
Page 14

MVP 104GX Installation
Installation, cont’d
2-6

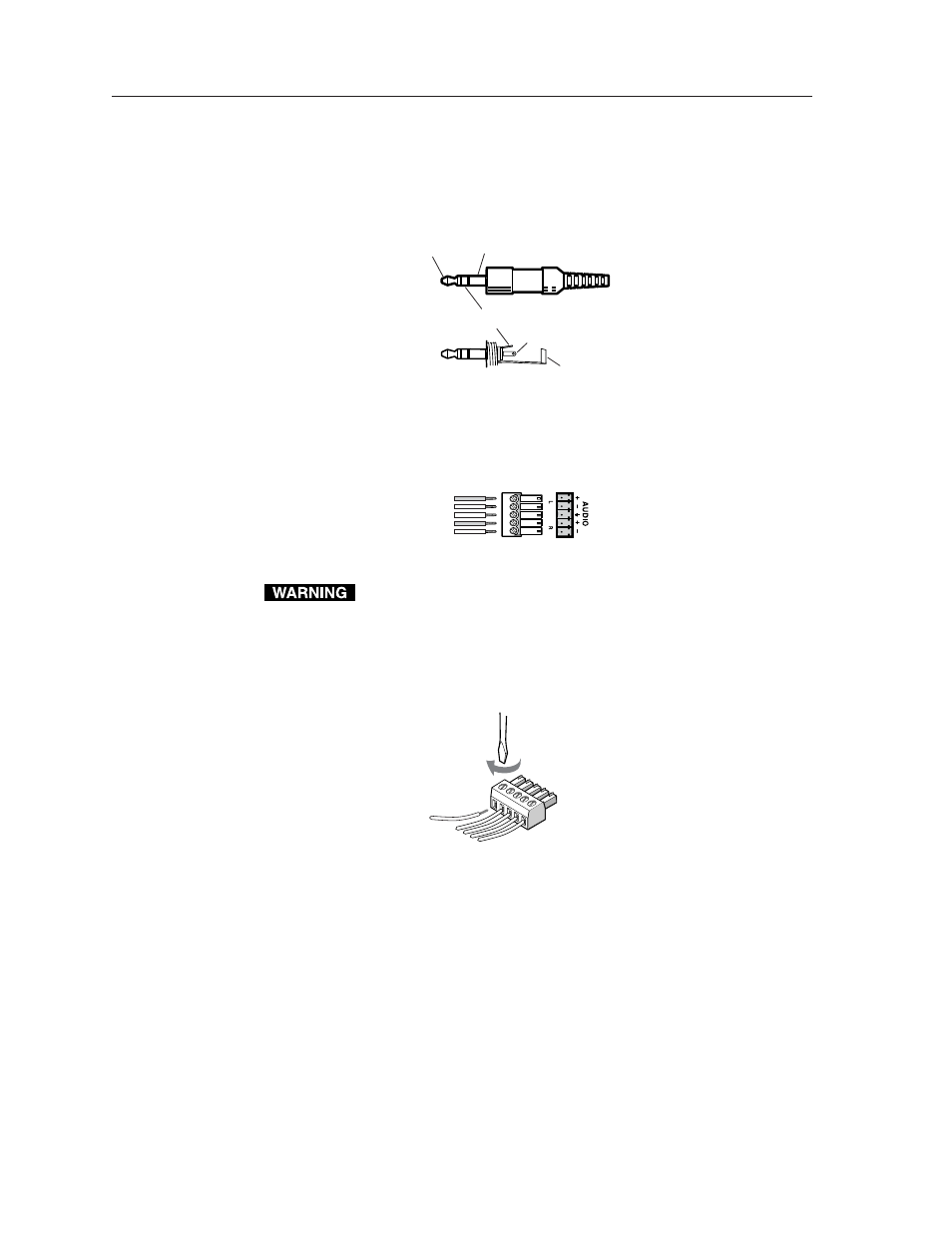

Balanced audio
1
.
Attach the audio cable to a balanced speaker input connector (tip, ring,
and sleeve), as shown here.
2
.
Attach the other end of the audio cable to the audio cable connector
(Extron part number 10-319-10). Fasten the captive screws inside the
audio cable connector as shown in figure 2-4.
Connect the sleeve(s) to ground (GND). Connecting the sleeve(s) to a
negative (-) terminal will damage audio output circuits.
3
.
Slide the audio cable connector into the audio connector of the MVP
104GX, and plug the speaker end of the audio cable into the speakers.
Figure 2-4 — Fastening captive screws
Balanced Audio
Tip
Ring
Sleeve (s)
Tip
Ring
Tip (+)
Sleeve
Tip (+)
Ring (-)
Sleeve (ground)
