Installation
MVP 104GX Installation
If the MVP 104GX is to be rack mounted, follow the Rack Mounting Procedure below
before
proceeding any further. Otherwise, skip to Rear Panel Connectors and
continue with the installation.
Rack Mounting Procedure
1
.
Before proceeding, verify that the MVP 104GX is not cabled to any devices or
connected to any power source.
2
.
Position the MVP 104GX in the mounting rack so that the 4 slots in the
mounting ears are aligned with the rack mounting holes. Use 4 large-headed
mounting screws to attach the MVP 104GX to the rack.

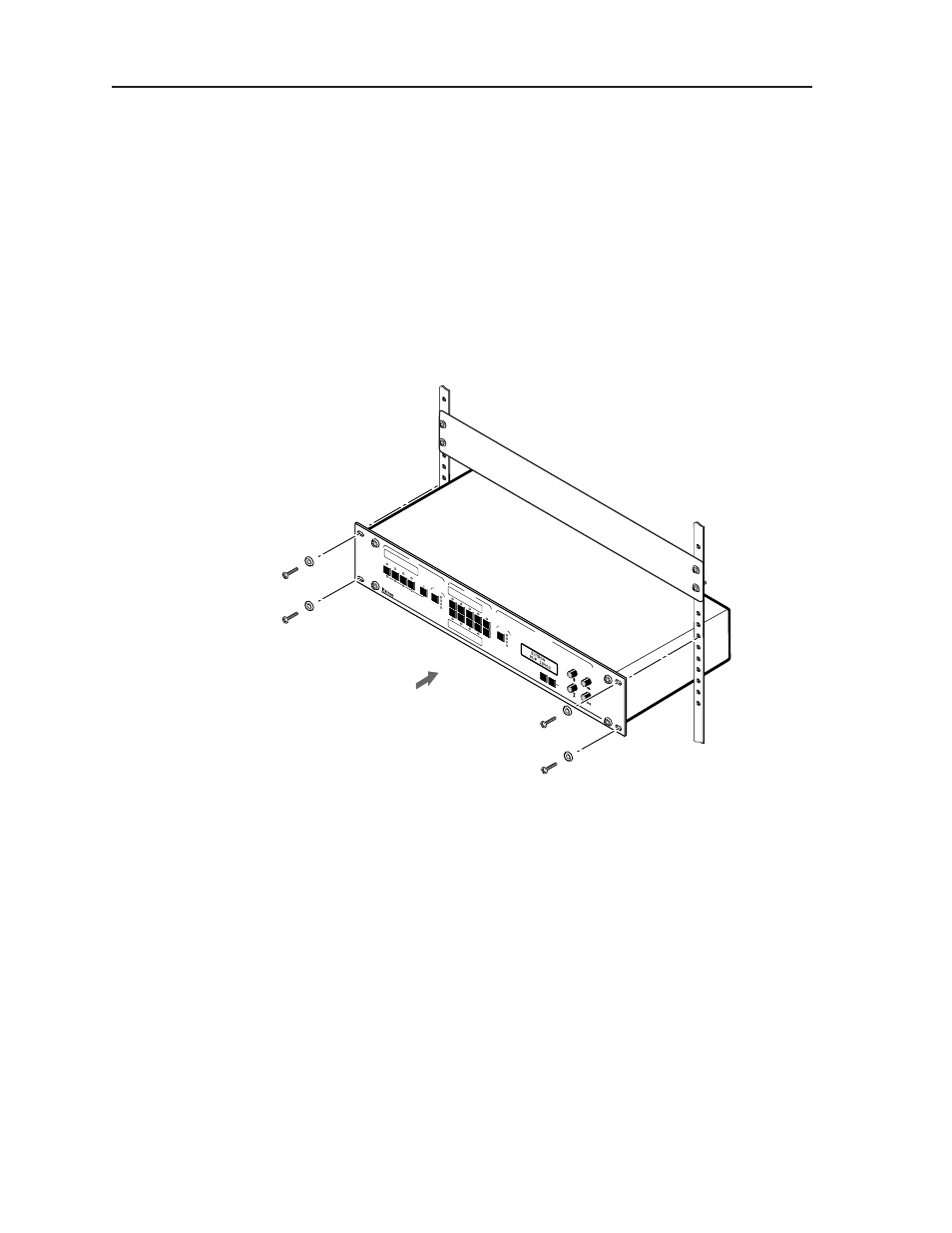

Figure 2-1 — Rack mounting the MVP 104GX
