85
Handbetrieb Handbetrieb Handbetrieb Handbetrieb
Im Handbetrieb können die Pumpen mit den Tasten P1/ON-OFF, P2/ON-OFF, P3/ON-OFF angelassen und
angehalten werden. Es wird keine Druckregelung vorgenommen.
Die Kontrollen von Überlast, Mindeststandalarm, Überdruck- und Unterdruckalarm sowie Alarm durch
externe Blockierung sind ausgeschaltet.
Automatik Automatik Automatik Automatik
Im Automatikbetrieb werden die Pumpen von der Steuerkarte SM30 BSETF3 gemäß den
Bedarfsanforderungen gesteuert, die vom Druckfühler oder von der Zustimmung der Druckwächter
eingehen, um den gewünschten Druckwert beizubehalten.
Um einwandfrei zu funktioneren, muss die Karte mit den Anlagenparametern programmiert werden.
Bei jedem Einschalten der Karte wird standardmäßig der automatische Betrieb vorgegeben.
Programmierung Programmierung Programmierung Programmierung
Die Programmierung der Karte erfolgt durch Ändern der in den beiden Menüs „Parametermenü“ und
„Servicemenü“ vorhandenen Kenngrößen.
Ein drittes Menü ermöglicht die Anzeige der angefallenen Alarme. Das Menü Alarmarchiv ist sowohl im
automatischen als auch im Handbetrieb zugänglich.
Parametermenü Parametermenü Parametermenü Parametermenü
Die Elektronikkarte SM30 BSETF3 wird bereits programmiert geliefert. Nichtsdestotrotz kann es
erforderlich sein, einige Parameter zu ändern, um einen besseren Betrieb zu erzielen. Das
Programmiermenü der Parameter enthält die Systemparameter (Pumpenanzahl, eventuelle
Pilotpumpe, Wahl zwischen Druckfühler- bzw. Druckwächtersystem, Default - siehe komplette
Aufstellung in Kapitel 6).
Servicemenü Servicemenü Servicemenü Servicemenü
Mit diesem Menü können die Sprache gewählt und der Wechsel der folgenden Parameter im
Automatikbetrieb befähigt werden: Arbeitsschwellen START/STOPP der Motorpumpen, Sensibilität
der Sonden, Zeitgeber, Verlustausgleiche.

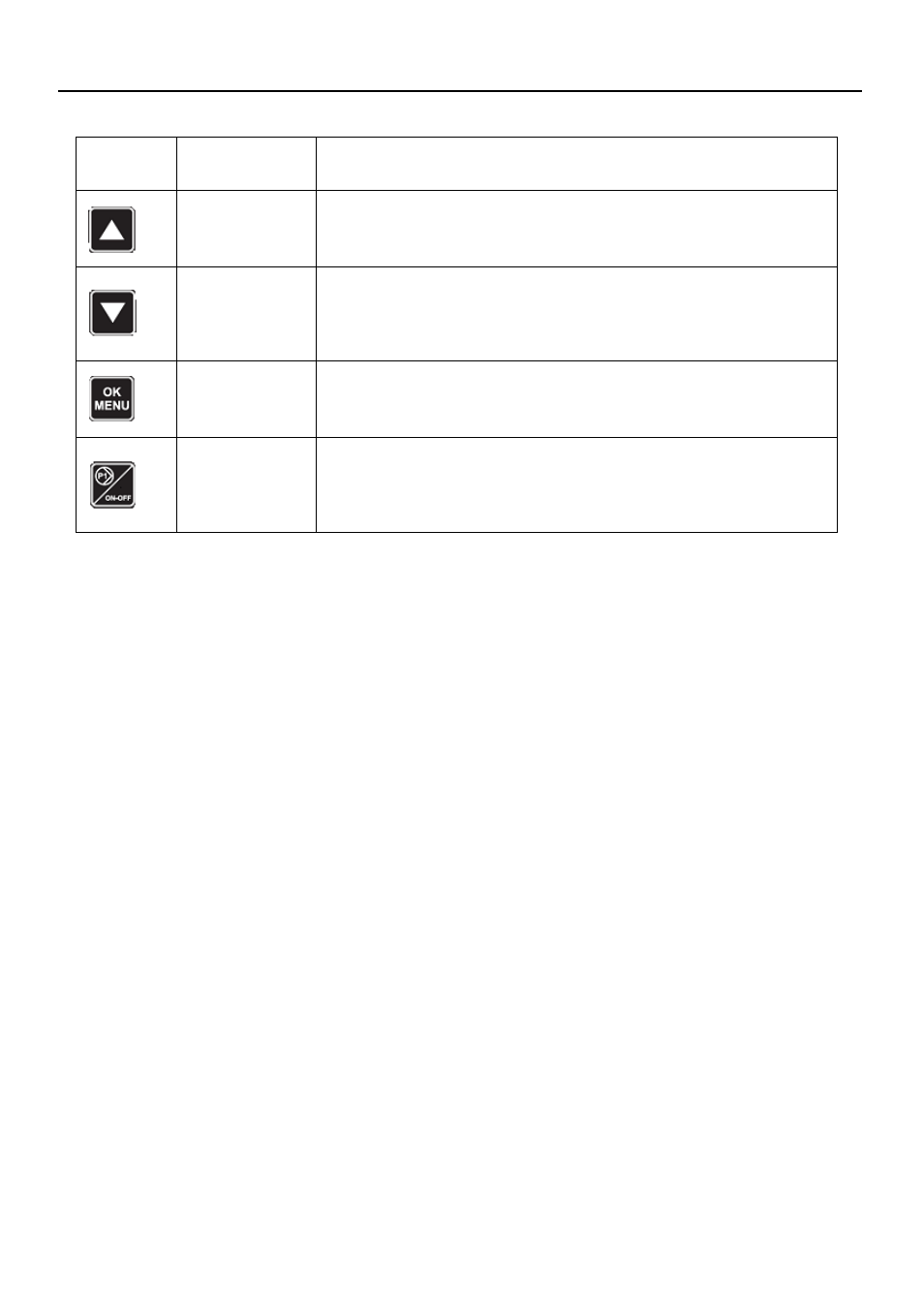

Symbol Bezeichnung Beschreibung
↑UP/
NACH OBEN
Umschalten zwischen Automatik und Handbetrieb
Weiterblättern in den Masken
Erhöhen eines Wertes bei „Angabe ändern“
↓DOWN
/NACH UNTEN
Zurückblättern in den Masken
Vermindern eines Wertes bei „Angabe ändern“
OK/MENÜ
Menü bestätigen
Eingabe bestätigen
P1, P2, P3
Handbetrieb, Anlassen (ON) und Anhalten (OFF) der Pumpe "Nr."
Die Taste P3 dient auch zum Verlassen (ESC) und Erkennen /
Quittieren der Led STÖRUNG
