Mode manuel
Mode manuel Mode manuel Mode manuel
En mode Manuel, il est possible de mettre en marche et arrêter les pompes à l’aide des touches P1/ON-
OFF, P2/ON-OFF, P3/ON-OFF ; dans ce cas, il n’y a pas de régulation de la pression.
Les contrôles d’alarme hors courbe, alarme de niveau minimum, alarme seuil pression maximum, alarme
seuil pression minimum et alarme blocage depuis signal externe sont désactivés.
Mode Automatique Mode Automatique Mode Automatique Mode Automatique
En mode automatique, afin de maintenir la pression à la valeur désirée, les pompes sont commandées
par la carte SM30 BSETF3 en fonction des signaux provenant du capteur de pression ou de l’autorisation
des pressostats.
Pour fonctionner correctement, la carte doit être programmée avec les paramètres de l’installation.
Quand on active la carte, le fonctionnement par défaut est le mode automatique.
Programmation Programmation Programmation Programmation
La programmation de la carte s’effectue en modifiant les paramètres présents dans deux menus : le
Menu paramétrage et le Menu service.
Un troisième menu permet d’afficher les alarmes qui ont été activées. Le menu Registre alarmes est
accessible aussi bien en mode automatique que manuel.
Menu paramétrage Menu paramétrage Menu paramétrage Menu paramétrage
La carte électronique SM30 BSETF3 est fournie déjà programmée ; cependant, il pourrait être
nécessaire de modifier certains paramètres afin d’optimiser son fonctionnement. Le menu
Paramétrage contient les paramètres du système (nombre de pompes, présence pompe jockey,
choix entre système avec capteur de pression et système avec pressostats, défaut ; pour la liste
complète, voir le chapitre 6).
Menu service Menu service Menu service Menu service
Depuis ce menu, il est possible de sélectionner la langue d’affichage et d’activer la modification, en
mode automatique, des paramètres suivants : seuils de fonctionnement MARCHE/ARRÊT
électropompes, sensibilité sondes, temporisations, compensations pertes.

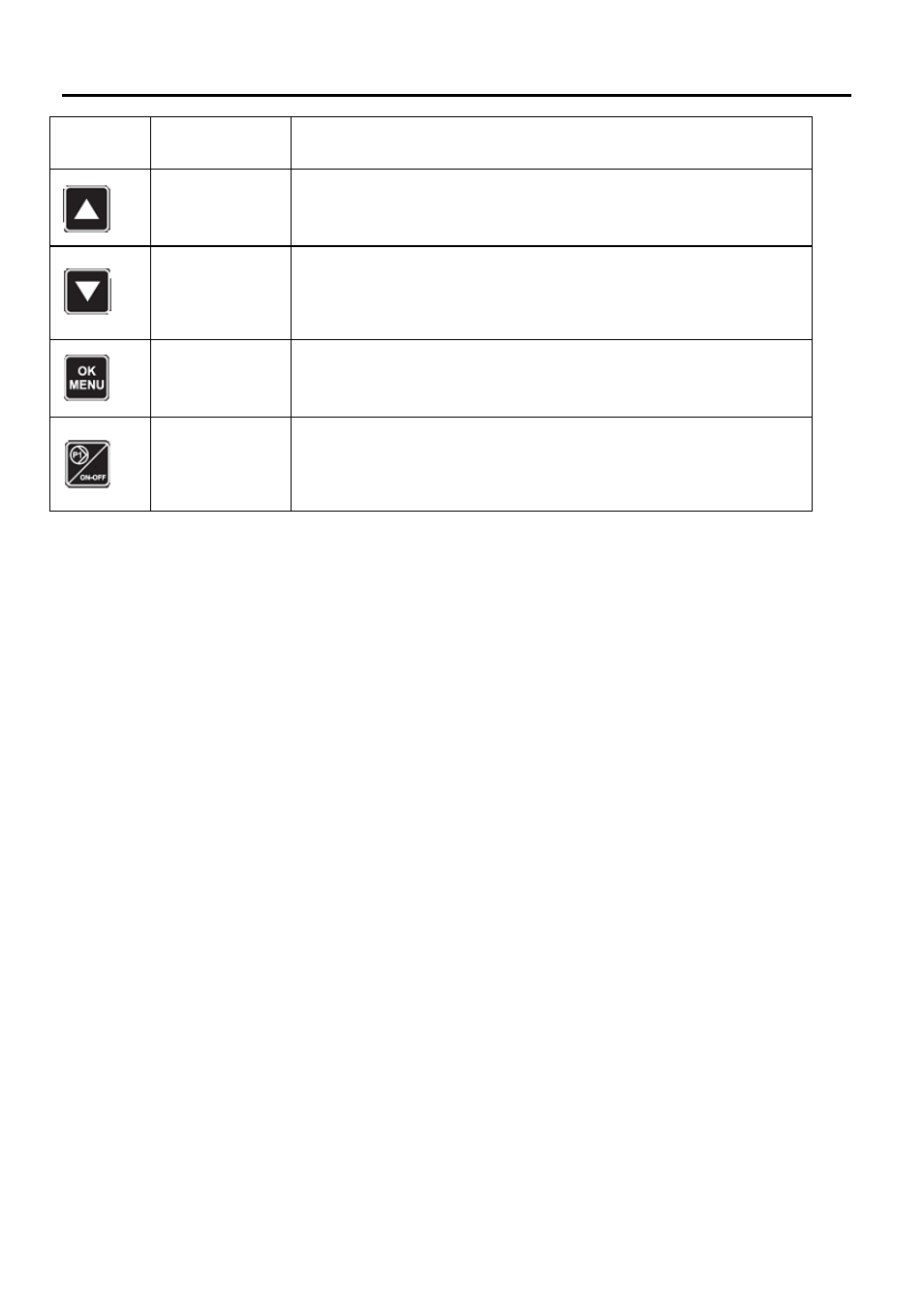

Symbole Nom Description
↑
Flèche HAUT
Commutation entre mode Automatique et mode Manuel
Passage à la fenêtre suivante
Augmentation des valeurs en « édition données »
↓
Flèche BAS
Passage à la fenêtre précédente
Diminution des valeurs en « édition données »
OK/MENU
Validation choix menu
Validation donnée saisie
P1, P2, P3
Mode manuel, marche (ON) et arrêt (OFF) pompe « n ».
La touche P3 a également la fonction de (Echap) et de
reconnaissance/désactivation de la LED ANOMALIE
