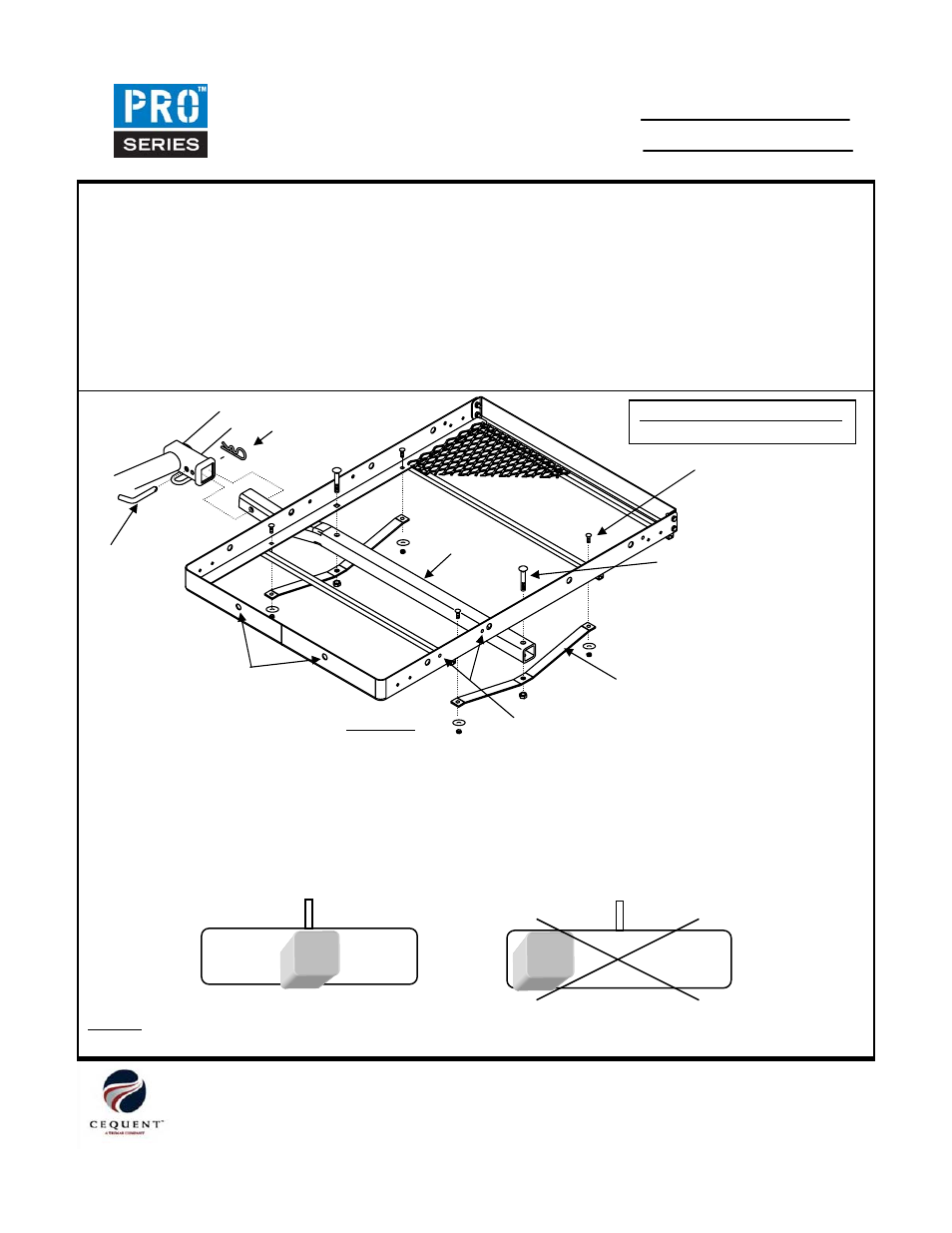

SOLO™ Cargo Basket
INSTRUCCIONES DE INSTALACIÓN:
1.
Inserte la espiga en el receptor del enganche de su vehículo y asegure con el pasador y gancho de 5/8" que se suministran.
2. Coloque la cesta de carga sobre la espiga alineando los dos orificios cuadrados en el centro de la cesta con los orificios en
la espiga. Sin apretar, instale los pernos de carruaje de 3/8 x 3.00” a través de la cesta y la espiga.
3. Instale las barras de refuerzo en los pernos de carruaje de 3/8” como se muestra y sin apretar instale las tuercas de bloqueo
de 3/8”.
4. Instale los pernos de carruaje de 3/8 x 1.00 a través de la cesta y barras de refuerzo y sin apretar instale las tuercas de
bloqueo de 3/8.
3/8-16 x 1.00 GR5
PERNO DE CARRUAJE
ARANDELA PLANA 3/8
TUERCA DE BLOQUEO 3/8
(4) LUGARES
ESPIGA
FIGURA 1
PASADOR DE 5/8"
Gancho
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
ADVERTENCIA: La capacidad máxima es 400 libras. NO SUPERE la calificación inferior del peso máximo de la horquilla del fabricante
del vehículo o del fabricante del enganche. Use con un enganche receptor clase 3 o superior a 2".
ADVERTENCIA: No es para transportar personas, animales o líquidos inflamables.
ADVERTENCIA: Si la carga o el cargador bloquea o impide la visibilidad de las luces traseras de su vehículo o las luces de dirección use el kit
de luces #6504.
ADVERTENCIA: Si el cargador o el contenido transportado están en línea con la salida del escape, se debe usar una punta para
redirigir el flujo del escape lejos de la plataforma de carga o del contenido.
ADVERTENCIA: Amarre firmemente la carga al cargador. No lleve cargas más anchas que el vehículo.
ADVERTENCIA: No perfore ni suelde este producto.
ADVERTENCIA: Vuelva a colocar la placa del vehículo si queda bloqueada por el cargador.
ADVERTENCIA: No use como silla o escalón.
Durante el transporte:
Revise la seguridad de la carga, sujetadores, pasador y gancho en las paradas para combustible y descanso. Los golpes fuertes pueden dañar el
vehículo de remolque, enganche y transportador de carga. Conduzca despacio en las carreteras con terreno irregular. Deténgase y
realice una inspección a fondo si el transportador de carga golpea la carretera. Corrija el problema antes de seguir adelante.
3/8-16 x 3.00 GR5
PERNO DE CARRUAJE
TUERCA DE BLOQUEO 3/8
(2) LUGARES
BARRA DE REFUERZO
(2) LUGARES
HERRAMIENTAS NECESARIAS:
Llave de 9/16”
ORIFICIOS DE AMARRE
(10) LUGARES
Orificios para la reubicación de
la placa (PARA USO DURANTE
EL DÍA ÚNICAMENTE)
CARGA
Cargue el cargador de manera que la mayoría del peso esté en el centro de la plataforma.
CORRECTO
INCORRECTO
Apriete todos los tornillos 3/8-16 GR5 con una llave de torsión a 30 Lb.-pies (40 N*M)
