ES-6 Indicador CD-11
2.3 Conexión del indicador a la base de la báscula (Cont.)
1 2 3 4 5 6 7
+EXE +SEN +SIG CGND -SIG -SEN -EXE
J4
Terminaciones J4 del conector.
Conexiones de
4 cables.
Conexiones de
6 cables.

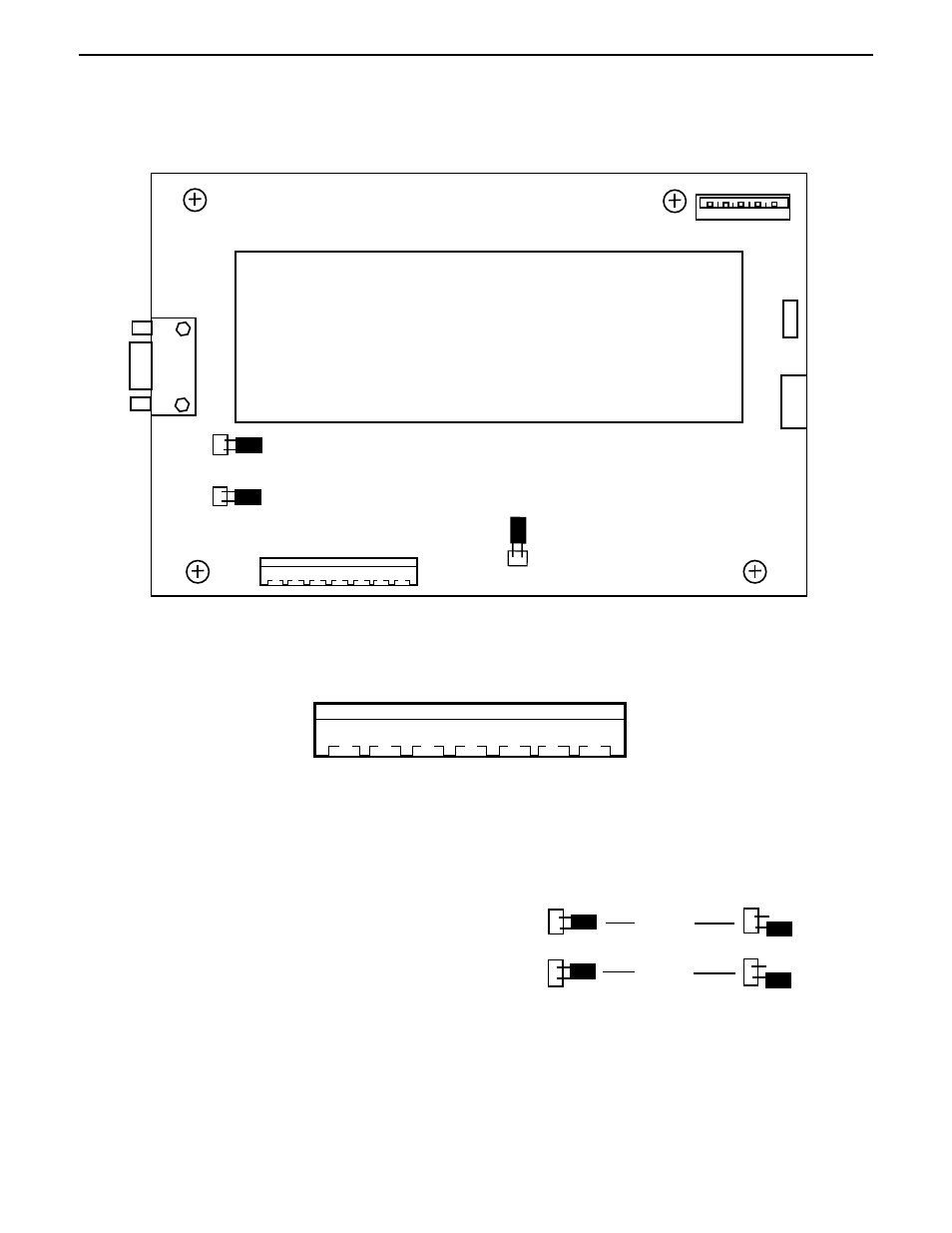

Ubicación de los conectores del panel de circuitos impreso.
1 2 3 4 5 6 7
+EXE +SEN +SIG CGND -SIG -SEN -EXE
J4
JUMP 1
JUMP 2
J3
CAL
J5
J6
J7
1 5
3
1
2
4
1
1
5 6
9
DISPLAY
JUMP 1
JUMP 2
Para celdas de carga sin capacidad sensorial (4
cables), se debe establecer un corto entre el cable 1 y
el 2 como lo muestra la ilustración.
Para celdas de carga con capacidad sensorial (6
cables), los cables 1 y 2 deben estar abiertos.
