Български | 95
Bosch Power Tools 1 609 929 S08 | (13.3.12)
Ако автоматичното нивелиране не е възможно, напр. тъй
като повърхността, върху която уредът е поставен, е
наклонена повече от 5° респ. 3° лазерните лъчи мигат
бързо. В такъв случай поставете измервателния уред хори-
зонтално и изчакайте приключването на автоматичното
нивелиране. Когато измервателният уред бъде поставен в
под наклон в диапазона на автоматичното си нивелиране от
±5° респ. ±3°, лазерните лъчи започват да светят
непрекъснато.
При вибрации или промяна на положението по време на
работа измервателният уред автоматично се нивелира
отново. След приключване на нивелирането проверете
позицията на лазерните лъчи по отношение на референтни
точки, за да избегнете грешки вследствие на отместване на
уреда.
Точност на нивелиране
Фактори, влияещи на точността
Най-голямо влияние върху точността има околната
температура. Особено силно отклонение на лазерния лъч
предизвикват големи температурни разлики от пода
нагоре.
Тъй като градиентът на температурата в близост до пода е
най-голям, по възможност трябва да монтирате уреда на
стандартен статив и да го поставите в средата на работната
повърхност.
Наред с външните влияния отклонения на резултатите могат
да предизвикат и причини, свързани с уреда (напр. ако бъде
изтърван или претърпи силни удари). Затова винаги преди
започване на работа проверявайте точността му.
Ако при някоя от проверките измервателният уред
надхвърли максимално допустимото отклонение, той
трябва да бъде ремонтиран в оторизиран сервиз за
електроинструменти на Бош.

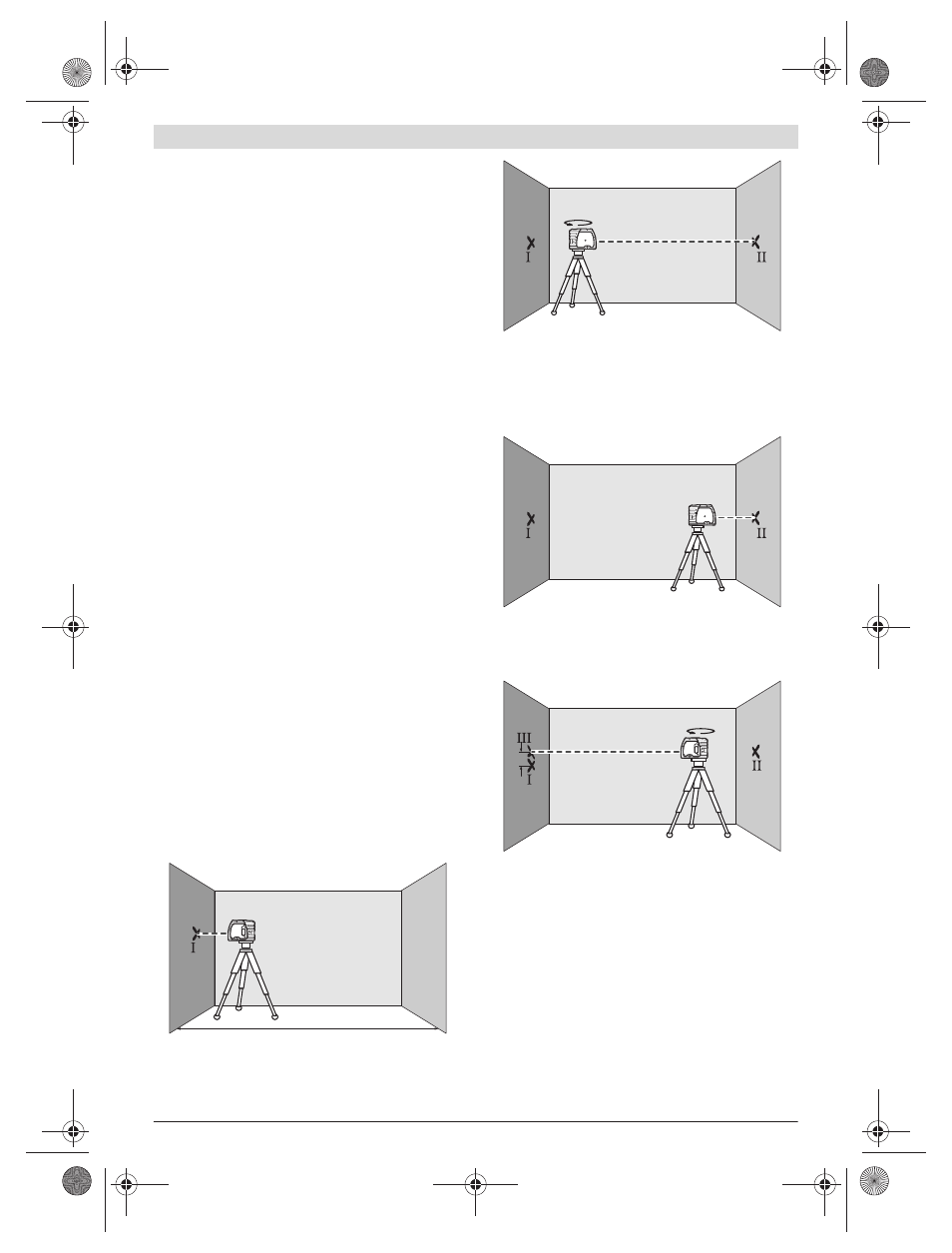

Проверка на точността на нивелиране
За проверката се нуждаете от свободна зона за измерване
между две стени А и В върху твърда основа с дължина
прибл. 20 m.
– Монтирайте измервателния уред в близост до стената А
на стойката, респ. на статив или го поставете върху
твърда равна повърхност. Включете измервателния
уред.
– Насочете хоризонталния лъч към близката стена А и
изчакайте автоматичното нивелиране на уреда.
Маркирайте центъра на лазерната точка на стената
(точка I).
– Завъртете измервателния уред на 180°, изчакайте го да
се нивелира и маркирайте центъра на петното на
лазерния лъч на срещуположната стена B (точка II).
– Поставете измервателния уред – без да го завъртате – в
близост до стената B, включете го и изчакайте да се
нивелира.
– Подравнете лазерния лъч по височина така (с помощта
на статива или чрез подлагане), че центърът на петното
му върху стената B да съвпада точно с направената
преди това маркирана точка II.
– Завъртете измервателния уред на 180°, без да
променяте височината. Изчакайте го да се нивелира и
маркирайте центъра на лазерния лъч на стената А (точка
III
). При това внимавайте точка III да е по възможност
вертикално над, респ. под точка I.
– Разликата d между двете маркирани точки I è III на
стената А дава действителното отклонение по височина
на измервателния уред.
На измервателна дължина от 2 х 20 m = 40 m максимално
допустимото отклонение възлиза на:
40 m x ±0,3 mm/m = ±12 mm.
Следователно е допустимо разликата d между точкит I è III
да е най-много 12 mm.
A B
20 m
A B
180˚
A B
d
180˚
A B
