116 | Latviešu
1 609 929 S08 | (13.3.12) Bosch Power Tools

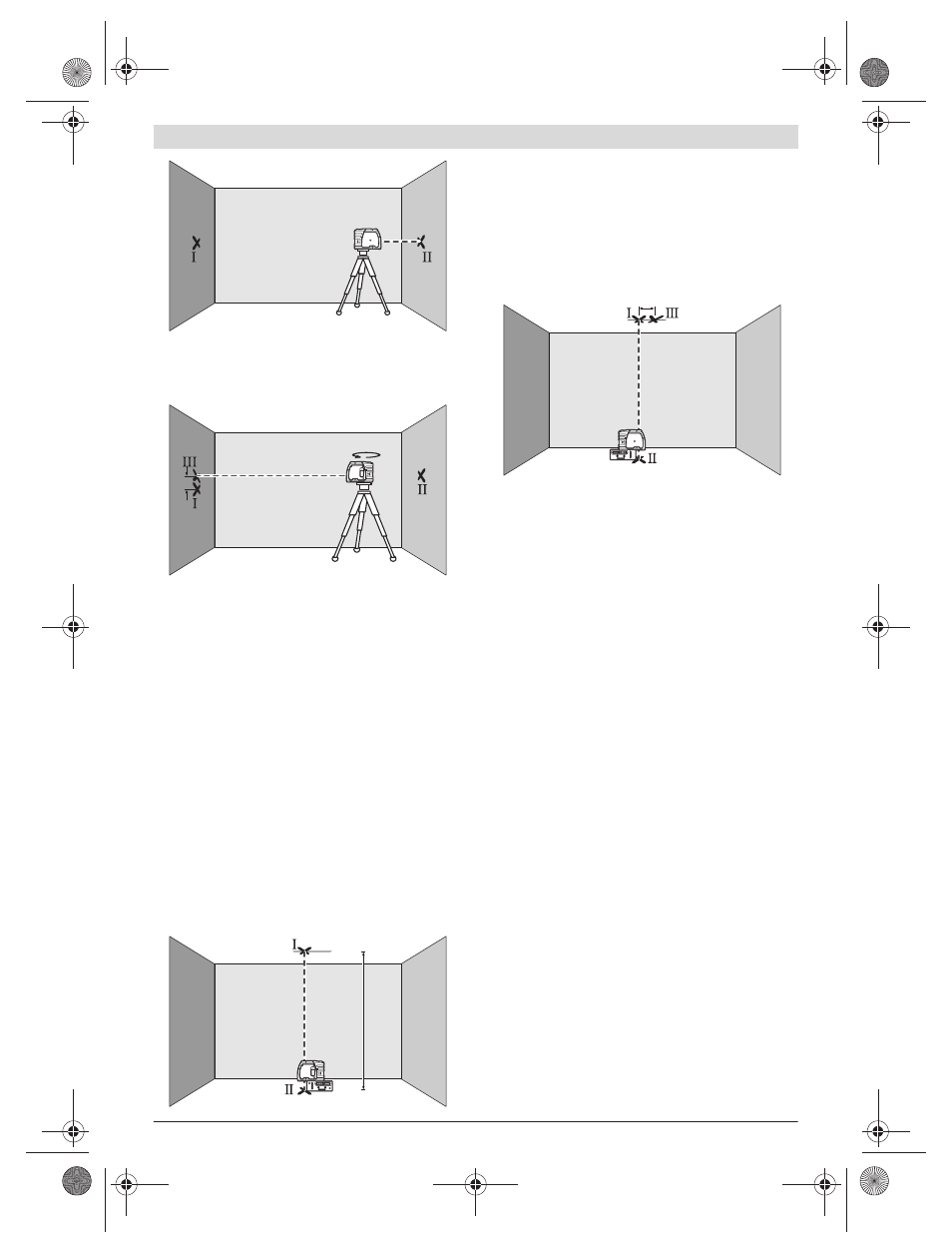

– Regulējot statīva augstumu vai lietojot piemērota biezuma
paliktni, paceliet mērinstrumentu tādā augstumā, lai lāzera
stara projicētā apļa viduspunkts precīzi sakristu ar iepriekš
atzīmēto punktu
II uz sienas B.
– Pagrieziet mērinstrumentu par 180°, neizmainot tā
augstumu. Nogaidiet, līdz mērinstruments izlīdzinās, un
tad atzīmējiet lāzera stara projicētā apļa viduspunktu uz
sienas A (punkts
III). Sekojiet, lai punkts III atrastos virs
vai zem punkta I un iespējami tuvāk tam.
– Attālums d starp abiem atzīmētajiem punktiem I un III uz
sienas A ir vienāds ar mērinstrumenta lāzera stara faktisko
nolieci no horizontāles.
Ja mērīšanas attālums ir 2 x 20 m = 40 m, maksimālā
pieļaujamā stara noliece ir:
40 m x
±0,3 mm/m = ±12 mm.
Tas nozīmē, ka attālums d starp punktiem I un III nedrīkst
pārsniegt 12 mm.
Vertikālās izlīdzināšanās precizitātes pārbaude
Precizitātes pārbaudei nepieciešama brīva telpa ar cietu,
līdzenu pamatu un aptuveni 5 m lielu attālumu starp grīdu un
griestiem.
– Iezīmējiet taisnu līniju uz telpas griestiem.
– Uzstādiet mērinstrumentu uz turētāja vai statīva. Ieslēdziet
mērinstrumentu un pagrieziet to tā, lai apakšējā vertikālā
stara projicētais punkts būtu redzams uz grīdas.
– Novietojiet mērinstrumentu tā, lai augšupvērstā vertikālā
stara projicētais punkts sakristu ar līniju, kas iezīmēta uz
griestiem. Nogaidiet, līdz beidzas mērinstrumenta
pašizlīdzināšanās process. Atzīmējiet augšupvērstā
vertikālā lāzera stara projekcijas apļa viduspunktu uz
līnijas, kas iezīmēta uz griestiem (punkts
I). Bez tam
atzīmējiet uz grīdas lejupvērstā vertikālā lāzera stara
projekcijas apļa viduspunktu (punkts
II).
– Pagrieziet mērinstrumentu par 180°. Novietojiet mērinstru-
mentu tā, lai lejupvērstā vertikālā lāzera stara projekcijas
apļa viduspunkts sakristu ar iepriekš atzīmēto punktu
II uz
grīdas, bet augšupvērstā vertikālā lāzera stara projekcijas
apļa viduspunkts atrastos uz līnijas, kas iezīmēta uz
griestiem. Nogaidiet, līdz beidzas mērinstrumenta
pašizlīdzināšanās process. Atzīmējiet augšupvērstā verti-
kālā lāzera stara projekcijas apļa viduspunktu uz līnijas, kas
iezīmēta uz griestiem (punkts
III).
– Attālums d starp abiem uz griestiem atzīmētajiem punk-
tiem I un III ir vienāds ar mērinstrumenta lāzera stara
faktisko nolieci no vertikāles.
Ja mērīšanas attālums ir 2 x 5 m = 10 m, maksimālā
pieļaujamā stara noliece ir:
10 m x
±0,3 mm/m = ±3 mm.
Tas nozīmē, ka attālums d starp punktiem I un III nedrīkst
pārsniegt 3 mm.
Norādījumi darbam
f Objektu marķēšanu vienmēr veiciet atbilstoši lāzera
stara projekcijas apļa viduspunktam. Lāzera stara veidotā
projekcijas apļa izmēri mainās līdz ar attālumu no lāzera.
Stiprināšana ar turētāja palīdzību
Lai mērinstrumentu nostiprinātu uz turētāja 8, ieskrūvējiet
turētāja fiksējošo skrūvi 9 mērinstrumenta 1/4" vītnē 6, kas
paredzēta stiprināšanai uz statīva. Lai varētu pagriezt uz
turētāja nostiprināto mērinstrumentu, nepievelciet skrūvi 9
pārāk stingri.
– Lai netiktu nosegts lejupvērstais vertikālais lāzera stars,
pagrieziet mērinstrumentu uz turētāja 8 sānu virzienā vai
uz aizmuguri.
– Lai ar horizontālo lāzera staru iezīmētu augstumu,
pagrieziet mērinstrumentu uz turētāja 8.
Ar turētāja 8 palīdzību mērinstrumentu var nostiprināt
sekojošos veidos.
– Turētāju 8 ar 1/4" stiprinošās vītnes 13 palīdzību var
nostiprināt uz statīva 18 vai arī uz parasta fotostatīva, ko
var iegādāties tirdzniecības vietās. Lai mērinstrumentu
A B
d
180˚
A B
5 m
d
