Polski | 65
Bosch Power Tools 1 609 929 S08 | (13.3.12)

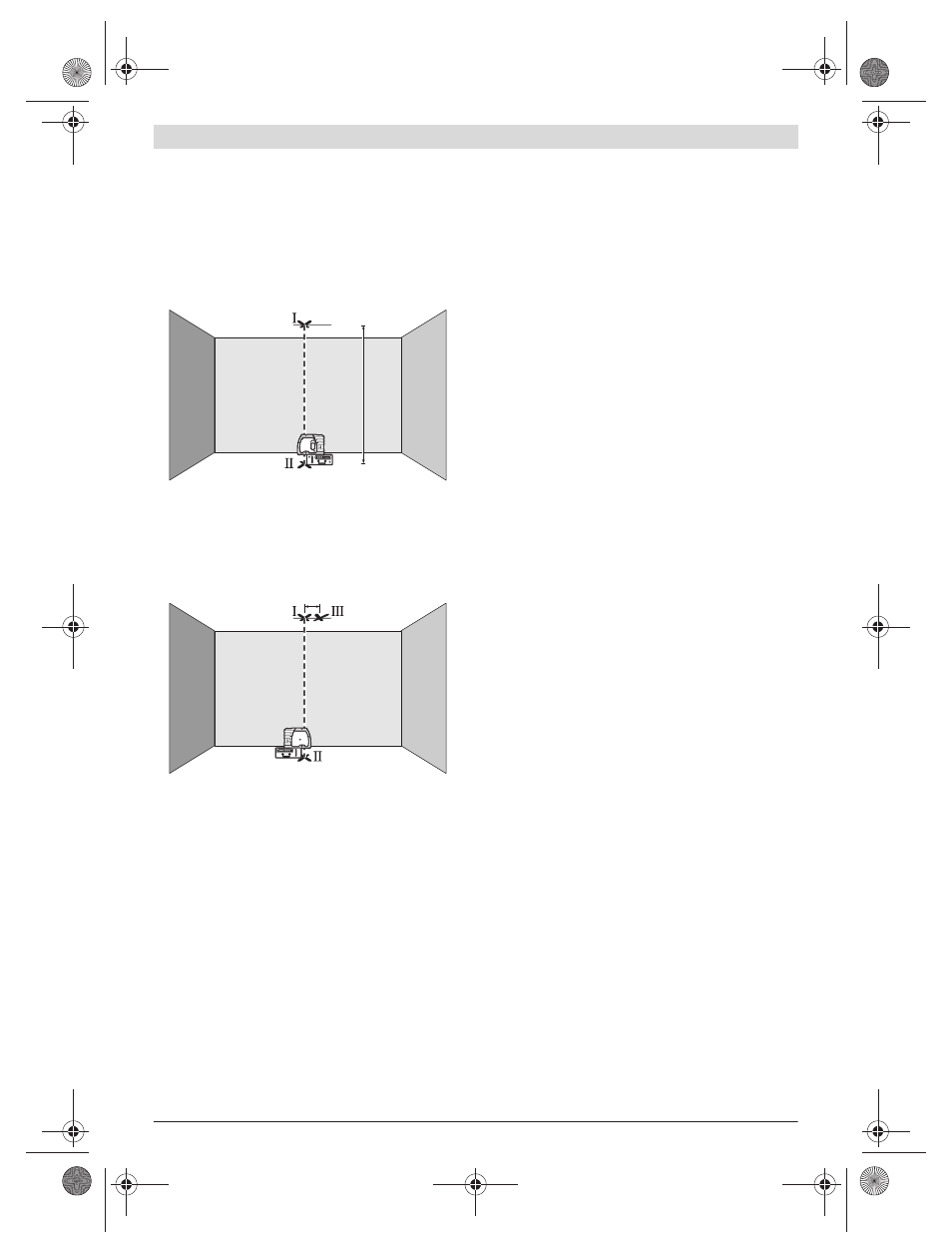

Kontrola dokładności niwelacyjnej w pionie
Do przeprowadzenia kontroli konieczny jest swobodny
odcinek pomiarowy pomiędzy podłogą i sufitem, wynoszący
ok. 5 m.
– Nakreślić prostą linię na suficie.
– Zamocować urządzenie pomiarowe w uchwycie lub na
statywie. Włączyć urządzenie pomiarowe i ustawić je
w taki sposób, by dolna wiązka pionowa była widoczna na
podłodze.
– Ustawić urządzenie pomiarowe w taki sposób, by górna
wiązka pionowa nakierowana była na nakreśloną linię na
suficie. Odczekać samoniwelację urządzenia pomiarowego.
Zaznaczyć środek górnego punktu laserowego na linii
nakreślonej na suficie (punkt
I). Oprócz tego zaznaczyć
środek dolnego punktu laserowego na podłodze (punkt II).
– Obrócić urządzenie pomiarowe o 180°. Ustawić je w taki
sposób, by środek dolnego punktu laserowego leżał na
uprzednio zaznaczonym punkcie
II, a górny punkt
laserowy na linii nakreślonej na suficie. Odczekać samo-
niwelację urządzenia pomiarowego. Zaznaczyć środek
górnego punktu laserowego na linii nakreślonej na suficie
(punkt
III).
– Różnica d obu zaznaczonych punktów I i III na suficie daje
odchylenie rzeczywiste urządzenia pomiarowego od
pionu.
Na odcinku pomiarowym wynoszącym 2 x 5 m = 10 m
odchylenie nie może przekraczać:
10 m x
±0,3 mm/m = ±3 mm.
Różnica d między punktami I i III może więc wynosić
maksymalnie 3 mm.
Wskazówki dotyczące pracy
f Do zaznaczania należy używać zawsze tylko środka
punktu lasera. Wielkość punktu laserowego zmienia się w
zależności od odległości.
Mocowanie za pomocą uchwytu
Aby zamocować urządzenie pomiarowe w uchwycie 8 należy
mocno dokręcić śrubę 9 uchwytu w przyłączu statywu 1/4" 6
przy urządzeniu pomiarowym. Aby przekręcić urządzenie
pomiarowe w uchwycie należy lekko poluzować śrubę 9.
– Obrócić urządzenie pomiarowe w uchwycie 8 na bok lub
do tyłu tak, aby dolna wiązka pionowa stała się widoczna.
– Obrócić urządzenie pomiarowe w uchwycie 8 tak, aby
można było za pomocą poziomej wiązki lasera przenosić
wysokość.
Za pomocą uchwytu 8 można zamocować urządzenie
pomiarowe na kilka sposobów:
– Zamontować uchwyt 8 za pomocą gwintu przyłącza
statywu 1/4" 13 do statywu 18 lub do każdego
dostępnego w handlu statywu fotograficznego. Do
zamocowania uchwytu na standardowym statywie
fotograficznym, należy użyć przyłącza statywu 5/8" 14.
– Do części stalowych uchwyt 8 można mocować za pomocą
magnesów 12.
– Na ścianach prefabrykowanych i drewnianych uchwyt 8
można mocować za pomocą śrub. Śruby o długości co
najmniej 60 mm należy przełożyć przez otwory 10
uchwytu mocującego.
– Na rurach itp. uchwyt mocujący 8 można zamocować za
pomocą pasa 11, dostępnego w handlu detalicznym.
Praca ze statywem (osprzęt)
Aby zapewnić stabilne, przestawne na wysokość podłoże dla
urządzenia pomiarowego, zaleca się użycie statywu 18.
Urządzenie pomiarowe wraz z wbudowanym przyłączem do
statywu 6 na gwint 1/4" statywu i zamocować je za pomocą
śruby ustawczej statywu.
Praca z płytką pomiarową (osprzęt)
Za pomocą płytki pomiarowej 15 można przenieść znacznik
lasera na podłoże względnie jego wysokość na ścianę.
Za pomocą pola zerowego i podziałki można dokonać
pomiaru przesunięcia do pożądanej wysokości i nanieść je na
innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania
urządzenia na wysokość, która ma zostać przeniesiona.
Płytka pomiarowa 15 pokryta jest warstwą odblaskową, co
zapewnia lepszą widoczność promienia lasera przy większej
odległości bądź przy silnym świetle słonecznym. Zwiększona
widoczność promienia jest zauważalna, tylko gdy się patrzy
na płytkę równolegle do emitowanej wiązki lasera.
Okulary do pracy z laserem (osprzęt)
Okulary do pracy z laserem odfiltrowywują światło
zewnętrzne. Dzięki temu czerwone światło lasera jest
znacznie uwydatnione.
f Nie należy używać okularów do pracy z laserem jako
okularów ochronnych. Okulary do pracy z laserem służą
do lepszej identyfikacji plamki lub linii lasera, a nie do
ochrony przed promieniowaniem laserowym.
f Nie należy stosować okularów do pracy z laserem jako
okularów słonecznych, ani używać ich w ruchu
drogowym. Okulary do pracy z laserem nie zapewniają
całkowitej ochrony przed promieniowaniem UV i utrud-
niają rozróżnianie kolorów.
5 m
d
