100 | Srpski
1 609 929 S08 | (13.3.12) Bosch Power Tools

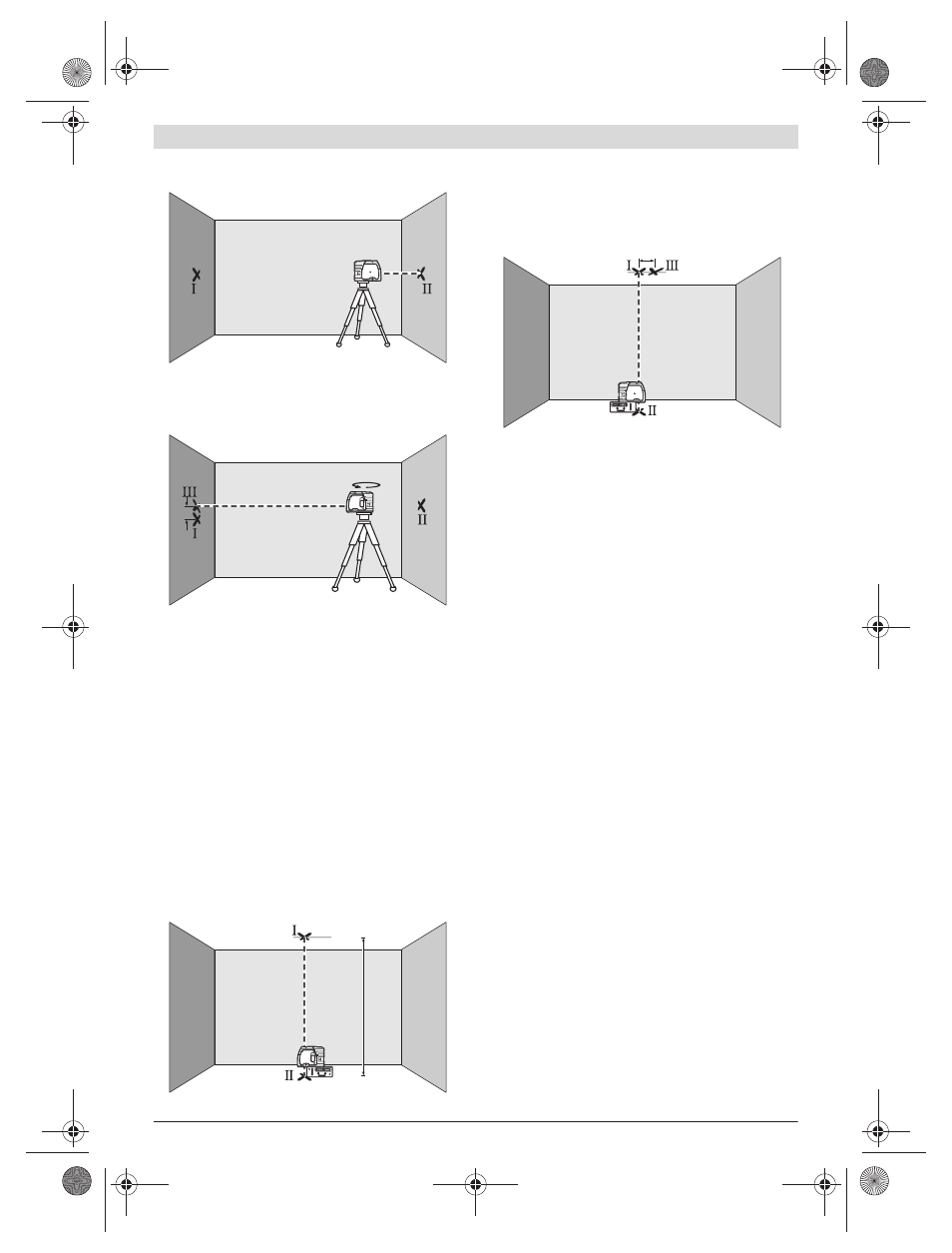

– Postavite merni alat ne okrećući ga blizu zida B, uključite
ga i pustite da se niveliše.
– Centrirajte merni alat po visini tako (pomoću stativa ili u
datom slučaju sa podmetačima), da sredina tačke
laserskog zraka tačno pogadja prethodno markiranu
tačku
II na zidu B.
– Okrenite merni alat za 180° ne menjajući visinu. Pustite da
se niveliše i označite tačkastu sredinu laserskog zraka na
zidu A (tačka
III). Pazite pritom, da je tačka III što
vertikalnija odnosno nalazi se ispod tačke I.
– Razlika d već označenih tačaka I i III na zidu A daje stvarno
odstupanje po visini mernog alata.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksimalno
dozvoljeno odstupanje:
40 m x
±0,3 mm/m = ±12 mm.
Razlika d izmedju tačaka I i III sme na kraju da iznosi najviše
12 mm.
Kontrola vertikalne tačnosti nivelisanja
Za kontrolu potrebna Vam je slobodna merna linija na čvrstoj
podlozi sa jednim rastojanjem od ca. 5 m izmedju poda i
plafona.
– Iscrtaje pravu crtu na plafonu.
– Montirajte merni alat na držač ili neki stativ. Uključite merni
alat i okrenite ga tako da se donji laserski zrak vidi na podu.
– Pozicionirajte merni alat tako, da gornji vertikalni zrak
udara u liniju na plafonu. Pustite merni alat da se niveliše.
Označite sredinu gornje laserske tačke na liniji plafona
(tačka
I). Označite osim toga sredinu donje laserske tačke
na podu (tačka II).
– Okrenite merni alat za 180°. Pozicionirajte ga tako, da
sredina donje laserske tačke leži na već označenoj tački II
i gornja laserska tačka na crti na plafonu. Pustite merni alat
da se niveliše. Označite sredinu gornje laserske tačke na
plafonu (tačka
III).
– Razlika d dveju označenih tačaka I i III na plafonu daje
stvarno odstupanje mernog alata od vertikale.
Na mernoj liniji od 2 x 5 m = 10 m iznosi maksimalno
dozvoljeno odstupanje:
10 m x
±0,3 mm/m = ±3 mm.
Razlika d izmedju tačaka I i III sme na kraju da iznosi najviše
3 mm.
Uputstva za rad
f Upotrebljavajte uvek samo sredinu laserskog zraka za
markiranje. Veličina laserske tačke se menja sa
udaljenjem.
Pričvršćivanje sa držačem
Za pričvršćivanje mernog alata na držaču 8 čvrsto uvrnite
zavrtanj za fiksiranje 9 držača u 1/4" prihvata stativa 6 na
mernom alatu. Za okretanje mernog alata na držaču popustite
zavrtanj 9 lagano.
– Okrenite merni alat na držaču 8 u stranu ili unazad, da bi
učinili vidljivim donji laserski zrak.
– Okrenite merni alat na držaču 8, da bi sa horizontalnim
laserskim zrakom preneli visine.
Pomoću držača 8 postoje sledeće mogućnosti pričvršćenja
mernog alata:
– Montirajte držač 8 sa pričvršćenjem stativa 1/4" 13 na
stativ 18 ili običan fotostativ. Za pričvršćenje na običan
građevinski stativ primenite pričvršćenje stativa 5/8" 14.
– Na čelične delove se držač 8 može pričvrstiti sa magnetima
12.
– Na suve građevne zidove ili drvene zidove, držač 8 se može
stegnuti pomoću zavrtanja. Za to treba provući zavrtnje
dužine najmanje 60 mm kroz rupe za zavrtnje 10 držača.
– Na cevi ili slične delove držač 8 se može pričvrstiti pomoću
običnog kaiša, koji se provuče kroz vođicu remena 11.
A B
d
180˚
A B
5 m
d
