142 | Bahasa Indonesia
1 609 929 S08 | (13.3.12) Bosch Power Tools

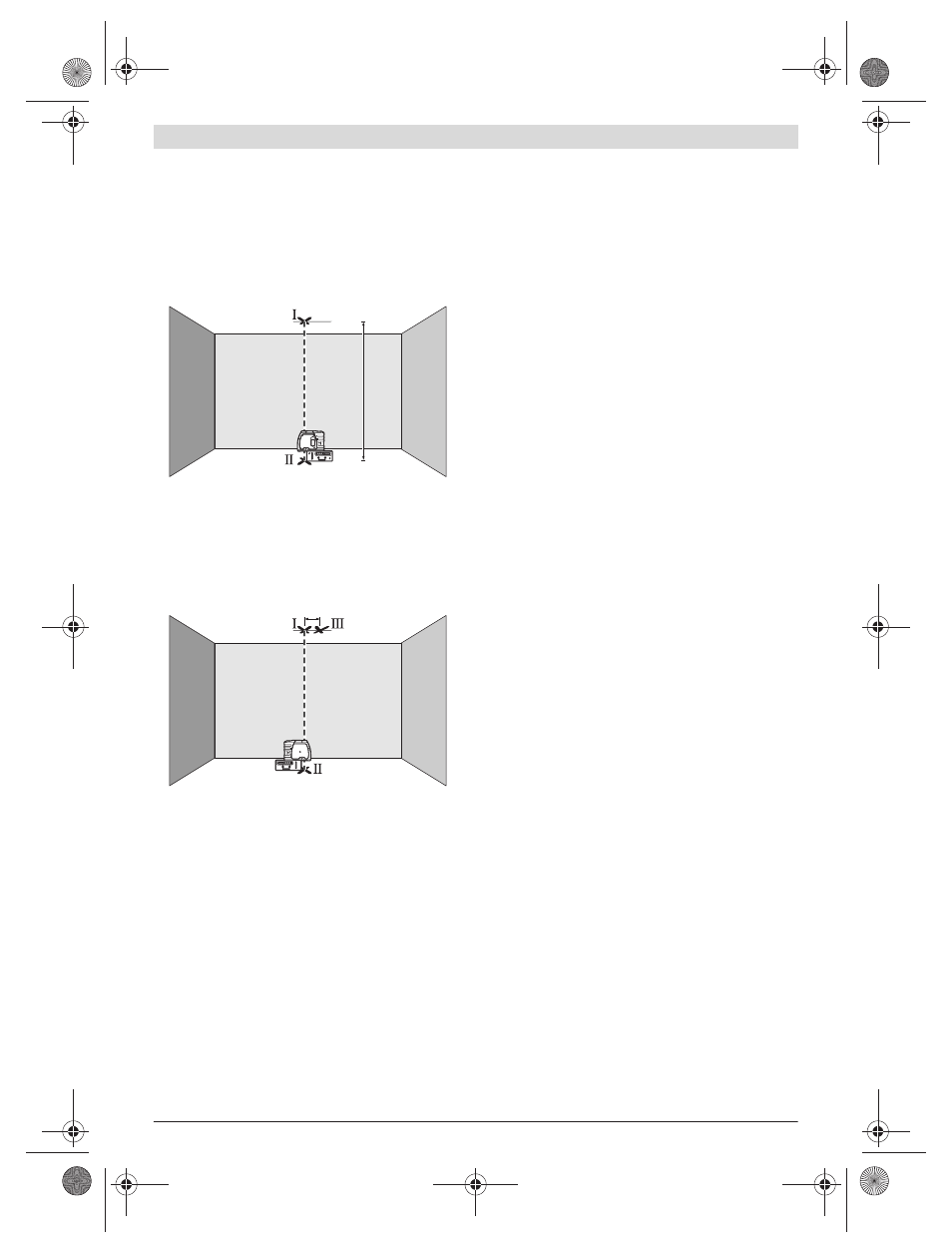

Memeriksa ketelitian pengukuran tegak lurus
Untuk melakukan pemeriksaan ini, dibutuhkan jarak yang
kosong pada alas yang keras dengan jarak sebesar kira-kira
5 m di antara lantai dan langit-langit.
– Gambarkan satu garis yang lurus pada langit-langit.
– Pasangkan alat pengukur pada penopang atau pada satu
tripod. Hidupkan alat pengukur dan putarkannya
sedemikian, sehingga sinar tegak lurus sebelah bawah
terlihat pada lantai.
– Setelkan alat pengukur sedemikian, sehingga sinar tegak
lurus sebelah atas mengena pada garis lurus pada langit-
langit. Biarkan alat pengukur melakukan penyetelan
otomatis. Tandai tengah-tengah dari titik laser sebelah
atas pada garis lurus pada langit-langit (titik I). Selain itu,
tandai tengah-tengah dari titik laser sebelah bawah pada
lantai (titik II).
– Putarkan alat pengukur sebesar 180°. Setelkan alat
pengukur sedemikian, sehingga tengah-tengah dari titik
laser sebelah bawah terkena pada titik II yang ditandai
sebelumnya dan titik laser sebelah atas terkena pada garis
lurus pada langit-langit. Biarkan alat pengukur melakukan
penyetelan otomatis. Tandai tengah-tengah dari titik laser
sebelah atas pada garis lurus pada langit-langit (titik III).
– Selisih d di antara kedua titik-titik I dan III yang
ditandakan pada langit-langit adalah selisih tegak lurus
sebenarnya dari alat pengukur.
Pada jarak pengukuran sebesar 2 x 5 m = 10 m selisih
maksimal yang diizinkan adalah:
10 m x ±0,3 mm/m = ±3 mm.
Dengan demikian selisih d di antara titik-titik I dan III yang
diizinkan adalah maksimal 3 mm.
Petunjuk-petunjuk untuk pemakaian
f Berilah selalu tanda hanya pada tengah-tengah dari
titik laser. Besarnya titik laser berubah sesuai dengan
perubahan jarak.
Mengencangkan dengan penopang
Untuk mengencangkan alat pengukur pada penopang 8,
putarkan baut pengunci 9 dari penopang dalam ulir untuk
tripod 1/4" 6 pada alat pengukur sampai kencang. Untuk
memutar alat pengukur pada penopang, kendorkan sedikit
baut pengunci 9.
– Putarkan alat pengukur pada penopang 8 ke samping atau
ke belakang, untuk menampilkan sinar tegak lurus sebelah
bawah.
– Putarkan alat pengukur pada penopang 8, untuk
memindahkan ketinggian dengan sinar laser mendatar.
Dengan menggunakan penopang 8 Anda bisa mengencang-
kan alat pengukur dengan cara sebagai berikut:
– Pasangkan penopang 8 dengan ulir untuk tripod 1/4" 13
pada satu tripod 18 atau pada tripod tustel yang lazim bisa
dibeli. Untuk mengencangkan pada tripod untuk
konstruksi bangunan, gunakan ulir untuk tripod 5/8" 14.
– Pada benda-benda dari baja, penopang 8 bisa
dikencangkan dengan magnet-magnet 12.
– Pada dinding-dinding sekat atau kayu, penopang 8 bisa
dikencangkan dengan sekrup-sekrup. Untuk melakukannya,
masukkan sekrup dengan kepanjangan minimal 60 mm ke
dalam lubang-lubang penyekrupan 10 dari penopang.
– Pada pipa-pipa atau benda-benda sejenis penopang 8 bisa
dikencangkan dengan tali pengikat yang lazim bisa dibeli,
yang dimasukkan melalui pemegang tali pengikat 11.
Mengukur dengan tripod (aksesori)
Satu tripod 18 bisa menjadi alas untuk mengukur yang stabil
dan ketinggiannya bisa dirubah. Pasangkan alat pengukur
dengan ulir untuk tripod 6 pada ulir 1/4" dari tripod dan
kencangkannya dengan baut pengunci dari tripod.
Bekerja dengan pelat ukur (aksesori)
Dengan bantuan pelat ukur 15 Anda bisa memindahkan tanda-
tanda laser pada lantai atau ketinggian laser pada dinding.
Dengan medan nol dan skala Anda bisa mengukurkan selisih
terhadap ketinggian yang dikehendaki dan memindahkannya
ke tempat lain. Dengan demikian Anda tidak harus
menyetelkan ketinggian yang dipindahkan secara seksama
pada alat pengukur.
Pelat ukur 15 dilapisi dengan lapisan yang memantulkan,
yang membuat sinar laser pada jarak yang jauh atau jika
matahari bersinar terang terlihat lebih jelas. Kecerahan ini
hanya terlihat, jika Anda melihat pada pelat ukur sejajar
dengan sinar laser.
Kaca mata untuk melihat laser (aksesori)
Kaca mata untuk melihat laser menyaring cahaya lingkungan.
Dengan demikian sinar merah dari laser bagi mata kita
tampak lebih cerah.
f
Janganlah menggunakan kaca mata untuk melihat
sinar laser sebagai kaca mata pelindung. Kaca mata ini
berguna untuk melihat sinar laser dengan lebih jelas, akan
tetapi tidak melindungi mata terhadap sinar laser.
f Janganlah memakai kaca mata untuk melihat sinar
laser sebagai kaca mata hitam atau jika sedang
mengendarai kendaraan. Kaca mata untuk melihat sinar
laser tidak melindungi mata terhadap sinar ultra violet dan
membuat mata tidak mengenali warna dengan baik.
5 m
d
