Italiano | 31
Bosch Power Tools 1 609 929 S08 | (13.3.12)

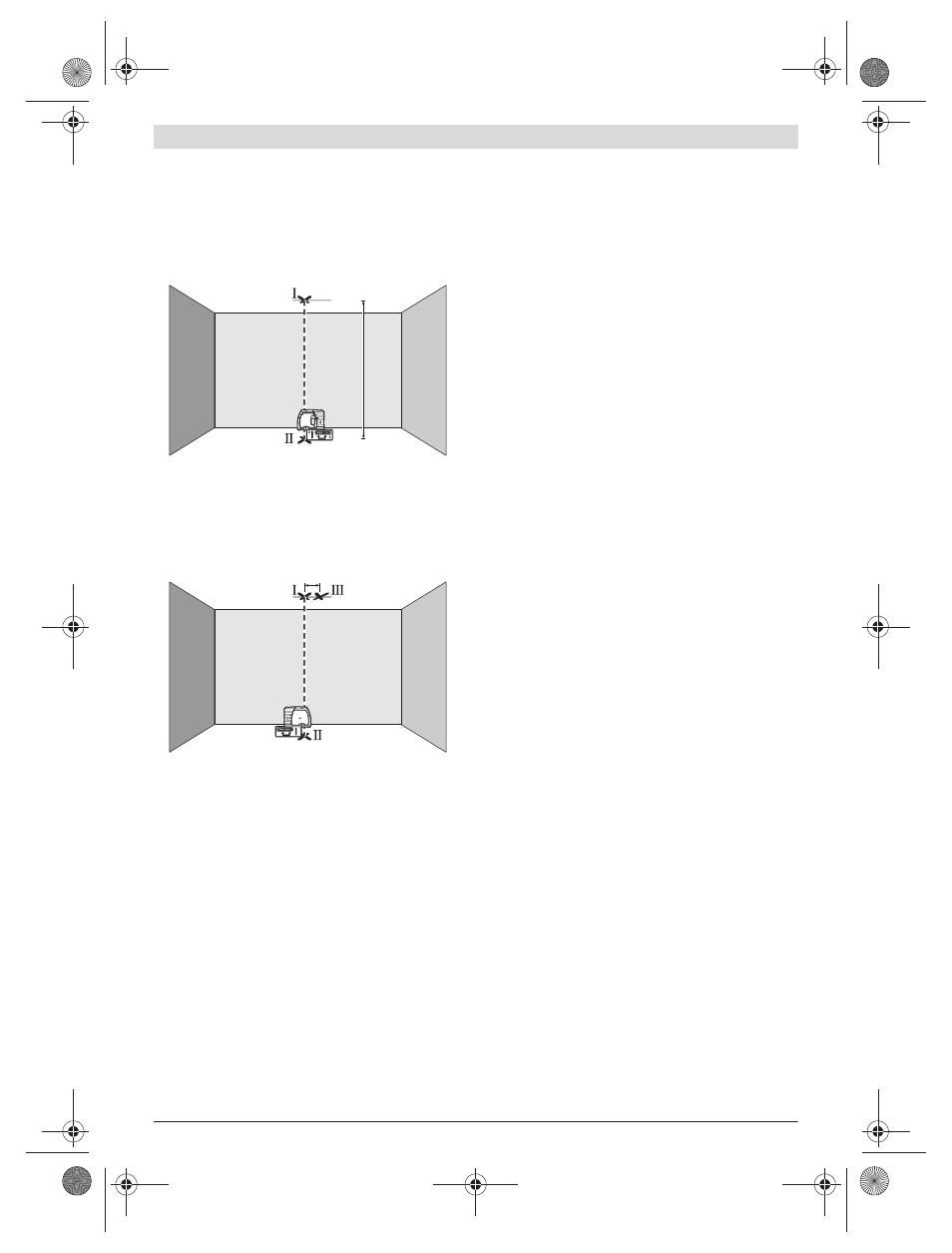

Controllo della precisione di livellamento verticale
Per il controllo è necessario un tratto libero di misura su base
fissa con una distanza di ca. 5 m tra pavimento e soffitto.
– Tracciare una linea diritta sul soffitto.
– Montare lo strumento di misura sul supporto o su un treppie-
de. Accendere lo strumento di misura e ruotarlo in modo che
il raggio a piombo inferiore sia visibile sul pavimento.
– Posizionare lo strumento di misura in modo che il raggio a
piombo superiore si trovi sulla linea sul soffitto. Far effet-
tuare l’operazione di livellamento dello strumento di misu-
ra. Marcare il centro del punto laser superiore sulla linea
sul soffitto (Punto I). Marcare inoltre il centro del punto la-
ser inferiore sul pavimento (Punto II).
– Ruotare lo strumento di misura di 180°. Posizionarlo in
modo che il centro del punto laser inferiore si trovi sul pun-
to già marcato II ed il punto laser superiore sia sulla linea
sul soffitto. Far effettuare l’operazione di livellamento dello
strumento di misura. Marcare il centro del punto laser su-
periore sulla linea sul soffitto (Punto III).
– La differenza d di entrambi i punti marcati I e III sul soffitto
indica la deviazione effettiva dello strumento di misura dal-
la posizione verticale.
Sul tratto di misura di 2 x 5 m = 10 m la deviazione ammessa
può essere al massimo:
10 m x ±0,3 mm/m = ±3 mm.
La differenza d tra i punti I e III può essere pertanto al massi-
mo di 3 mm.
Indicazioni operative
f Per la marcatura utilizzare sempre e soltanto il centro
del punto laser. La grandezza del punto laser cambia con
la distanza.
Fissaggio tramite supporto
Per il fissaggio dello strumento di misura sul supporto 8 avvita-
re saldamente la vite per il fissaggio 9 del supporto nell’attacco
treppiede 1/4" 6 sullo strumento di misura. Per ruotare lo stru-
mento di misura sul supporto allentare leggermente la vite 9.
– Per rendere visibile il raggio a piombo inferiore, ruotare lo
strumento di misura sul supporto 8 lateralmente oppure
indietro.
– Per trasmettere altezze con il raggio laser orizzontale, ruo-
tare lo strumento di misura sul supporto 8.
Con l’ausilio del supporto 8 vi sono le seguenti possibilità per
fissare lo strumento di misura:
– Montare il supporto 8 con l’attacco treppiede 1/4" 13 sul
treppiede 18 oppure su un treppiede per macchine foto-
grafiche comunemente in commercio. Per il fissaggio su un
treppiede comunemente in commercio, utilizzare l’attacco
treppiede 5/8" 14.
– Il supporto 8 può essere fissato su parti in acciaio con i ma-
gneti 12.
– Su pareti a secco oppure pareti in legno il supporto 8 può
essere avvitato con viti. Per questo fissaggio inserire viti di
almeno 60 mm di lunghezza attraverso i fori a vite 10 del
supporto.
– Il supporto 8 può essere fissato a tubi o simili con una cin-
ghia comunemente in commercio che viene fatta passare
attraverso il passaggio per la cinghia 11.
Utilizzo del treppiede (accessori)
Un treppiede 18 permette di avere una base di misurazione sta-
bile e regolabile in altezza. Posizionare lo strumento di misura
con l’attacco treppiede 6 sulla filettatura da 1/4" del treppiede
e serrarlo con la vite di arresto del treppiede stesso.
Lavorare con la piastra di misurazione (accessori)
Utilizzando la piastra di misurazione 15 è possibile trasmette-
re la marcatura del raggio laser sul pavimento oppure l’altezza
del raggio laser sulla parete.
Con il campo zero e la scala è possibile misurare la sfalsatura ri-
spetto all’altezza desiderata per poi ritracciarla su un altro pun-
to. In questo modo viene a mancare la regolazione esatta dello
strumento di misura sull’altezza che si vuole trasmettere.
La piastra di misurazione 15 è dotata di un rivestimento riflet-
tente in grado di migliorare la visibilità del raggio laser su lunghe
distanze oppure in caso di forte radiazione solare. L’aumento
della luminosità può essere riscontrata guardando parallela-
mente verso il raggio laser e verso la piastra di misurazione.
Occhiali visori per raggio laser (accessori)
Gli occhiali visori per raggio laser filtrano la luce ambientale.
In questo modo la luce rossa del laser risulta più visibile.
f
Non utilizzare gli occhiali visori per raggio laser come
occhiali di protezione. Gli occhiali visori per raggio laser
servono a visualizzare meglio il raggio laser e non hanno la
funzione di proteggere dalla radiazione laser.
f Non utilizzare gli occhiali visori per raggio laser come
occhiali da sole e neppure alla guida di autoveicoli. Gli
occhiali visori per raggio laser non sono in grado di offrire
una completa protezione dai raggi UV e riducono la perce-
zione delle variazioni cromatiche.
5 m
d
