26 | Português
1 609 929 S08 | (13.3.12) Bosch Power Tools

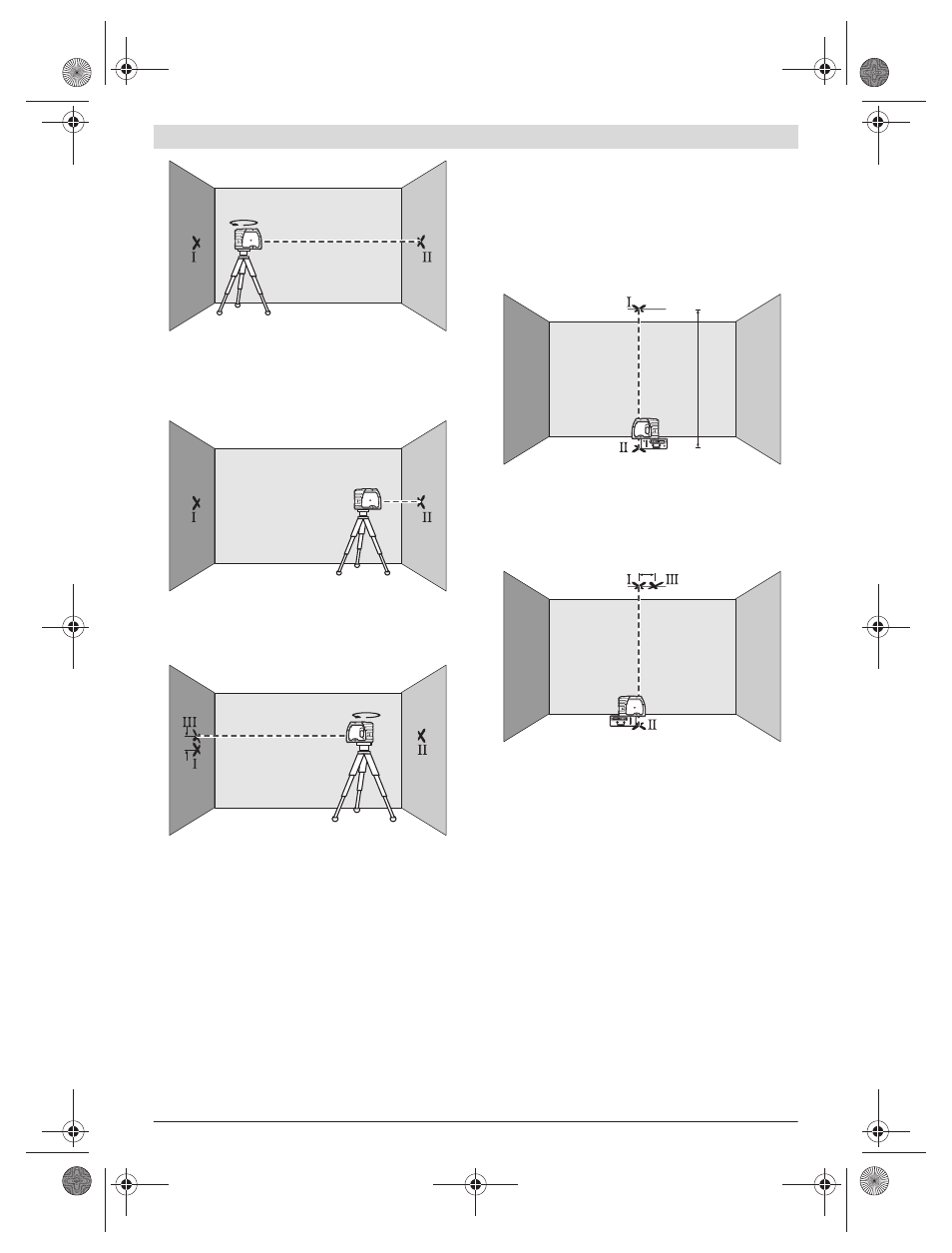

– Girar o instrumento de medição por 180°, aguardar o fim
do nivelamento e marcar o centro do ponto do raio laser na
parede oposta B (ponto II).
– Posicionar o instrumento de medição – sem girar – perto
da parede B, ligá-lo e aguardar o nivelamento.
– Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
centro do ponto do raio laser atinja exactamente o ponto
marcado anteriormente II na parede B.
– Girar o instrumento de medição 180°, sem modificar a al-
tura. Aguardar o fim do nivelamento e marcar o centro do
ponto do raio laser na parede A (ponto III). Observe que o
ponto III esteja o mais vertical possível acima ou abaixo do
ponto I.
– A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição.
Numa distância de 2 x 20 m = 40 m a máxima divergência ad-
missível deverá ser de:
40 m x ±0,3 mm/m = ±12 mm.
A diferença d entre os pontos I e III só deve ser de no máximo
12 mm.
Controlar a exactidão de nivelamento vertical
Para o controlo é necessário um percurso de medição livre so-
bre solo firme, com uma distância de aprox. 5 m entre o chão
e o tecto.
– Desenhar uma linha recta no tecto.
– Montar o instrumento de medição sobre o suporte ou um
tripé. Ligar o instrumento de medição e girá-lo de modo
que o raio de prumo inferior esteja visível no chão.
– Posicionar o instrumento de medição de modo que o raio
de prumo superior atinja a linha no tecto. Deixar o instru-
mento de medição se nivelar. Marcar o centro do ponto de
laser superior na linha do tecto (ponto I). Marcar também
o centro do ponto de laser inferior no chão (ponto II).
– Girar o instrumento de medição por 180°. Posicioná-lo de
modo que o centro do ponto de laser inferior esteja em
cima do ponto já marcado II e que o ponto de laser supe-
rior esteja na linha do tecto. Deixar o instrumento de medi-
ção se nivelar. Marcar o centro do ponto de laser superior
na linha do tecto (ponto III).
– A diferença d entre os dois pontos marcados I e III sobre o
tecto, é a divergência real do instrumento de medição em
relação à vertical.
Numa distância de 2 x 5 m = 10 m a máxima divergência ad-
missível deverá ser de:
10 m x ±0,3 mm/m = ±3 mm.
A diferença d entre os pontos I e III só deve ser de no máximo
3 mm.
Indicações de trabalho
f Para marcar só deve ser utilizado o centro do ponto do
raio laser. O tamanho do ponto do raio laser modifica-se
com a distância.
Fixar com o dispositivo de fixação
Para fixar o instrumento de medição no suporte 8 deverá girar
o parafuso de fixação 9 no suporte, na fixação de tripé de 1/4"
A B
180˚
A B
d
180˚
A B
5 m
d
