64 | Polski
1 609 929 S08 | (13.3.12) Bosch Power Tools
ziomowania ±5° (oś wzdłużna) lub ±3° (oś poprzeczna). Gdy
punkty laserowe przestają się poruszać, oznacza to, że
niwelacja została zakończona.
Jeżeli przeprowadzenie automatycznej niwelacji nie jest
możliwe, gdyż np. gdy powierzchnia podłoża, na którym stoi
urządzenie pomiarowe odbiega od poziomu o więcej niż 5
°
względnie 3 ° wiązki lasera migają w szybkim rytmie. W tym
wypadku należy ustawić urządzenie pomiarowe w poziomej
pozycji i odczekać aż do samopowypoziomowania. Po
powrocie urządzenia pomiarowego do zakresu samopozio-
mowania, wynoszącego
±5° lub ±3°, wiązki lasera świecą się
ponownie światłem ciągłym.
Jeżeli urządzenie pomiarowe doznało wstrząsów lub zostało
zmienione jego położenie podczas pracy, następuje jego
ponowna automatyczna niwelacja. Aby uniknąć błędów
w pomiarze, spowodowanych przesunięciem urządzenia
pomiarowego, należy po przeprowadzeniu niwelacji skontro-
lować pozycję wiązek lasera w odniesieniu do punktów
referencyjnych.
Dokładność niwelacji
Wpływy na dokładność niwelacji
Największy wpływ wywiera temperatura otoczenia. W szcze-
gólności różnice temperatur, biegnące od ziemi ku górze
mogą odchylić wiązkę lasera.
Ponieważ warstwowy rozkład temperatury jest największy
w pobliżu podłoża, należy urządzenie pomiarowe w miarę
możliwości zamontować na statywie, a także ustawić
pośrodku płaszczyzny roboczej.
Oprócz czynników zewnętrznych także i czynniki specyficzne
dla danego urządzenia (np. upadki lub silne uderzenia) mogą
być przyczyną zakłóceń w pomiarach. Dlatego za każdym
razem przed przystąpieniem do pracy należy skontrolować
dokładność urządzenia pomiarowego.
Jeżeli jedna z kontroli wykazałaby, iż urządzenie pomiarowe
przekracza maksymalnie dopuszczalne odchylenie,
urządzenie należy oddać do naprawy w jednym z punktów
serwisowych firmy Bosch.

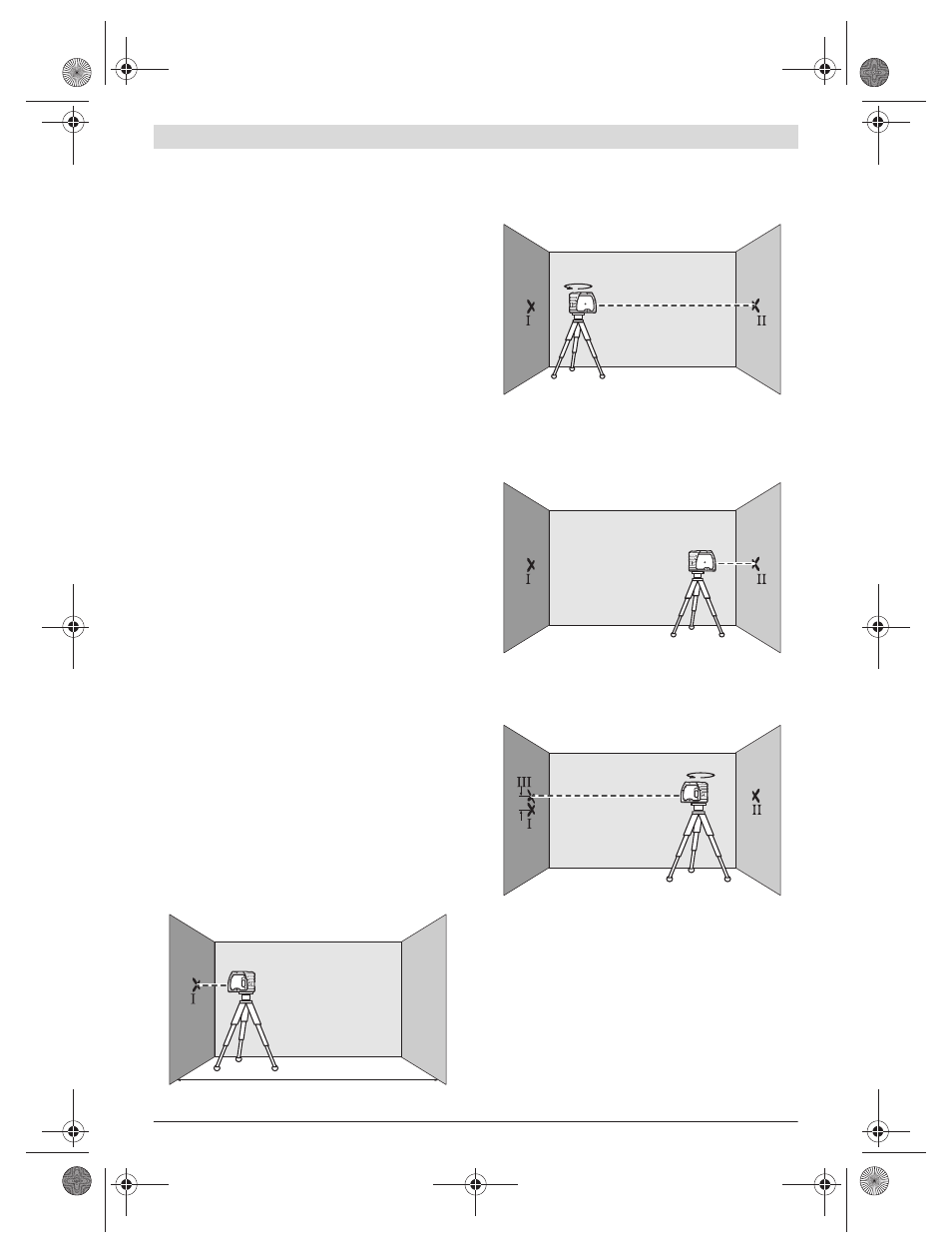

Kontrola dokładności niwelacyjnej w poziomie
Do przeprowadzenia kontroli konieczny jest swobodny
odcinek pomiarowy, wynoszący 20 m, znajdujący się na
stałym podłożu i pomiędzy dwoma ścianami A i B.
– Zamocować urządzenie pomiarowe w pobliżu ściany A
w uchwycie lub na statywie, ewentualnie ustawić na
stałym, równym podłożu. Włączyć urządzenie pomiarowe.
– Skierować poziomą wiązkę laserową na znajdującą się
w pobliżu ścianę A i odczekać samoniwelację urządzenia
pomiarowego. Zaznaczyć środek punktu laserowego na
ścianie (punkt
I).
– Obrócić urządzenie pomiarowe o 180°, wypoziomować i
zaznaczyć środek punktu wiązki na przeciwległej ścianie B
(punkt
II).
– Przestawić urządzenie pomiarowe (nie obracając go)
w pobliże ściany B, włączyć i rozpocząć niwelację.
– Urządzenie pomiarowe należy ustawić na takiej wysokości
(za pomocą statywu lub podkładek), by środek punktu
wiązki lasera trafiał dokładnie w środek punktu
II na
ścianie B.
– Przekręcić urządzenie pomiarowe o 180°, nie zmieniając
wysokości. Rozpocząć niwelację i zaznaczyć środek
punktu wiązki lasera na ścianie A (punkt
III). Należy przy
tym zwrócić uwagę, by punkt III znajdował się możliwie
dokładnie ponad lub poniżej punktu I.
– Z różnicy d między oboma zaznaczonymi punktami I i III na
ścianie A wyniknie rzeczywiste odchylenie urządzenia
pomiarowego od pozycjonowanej wysokości.
Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m
odchylenie nie może przekraczać:
40 m x
±0,3 mm/m = ±12 mm.
Różnica d między punktami I i III może więc wynosić
maksymalnie 12 mm.
A B
20 m
A B
180˚
A B
d
180˚
A B
