Italiano | 89
Bosch Power Tools 1 609 929 T67 | (3.7.09)
Misurazione di superfici di pareti
(vedi figura L)
La misurazione di superfici di pareti è prevista
per rilevare la somma di diverse superfici singo-
le con una altezza comune.
Nell’esempio illustrato deve essere rilevata la
superficie totale di diverse pareti che hanno la
stessa altezza A ma lunghezze differenti B.
Per le misurazioni di superfici di pareti premere
il tasto per cambio della funzione 3 fino a quan-
do sul display compare l’indicazione per misura-
zione di superfici
di pareti.
Misurare l’altezza del locale A come per una
misurazione di lunghezze. Il valore misurato
(«cst») viene visualizzato nella riga superiore
valori misurati a. Il laser rimane attivato.

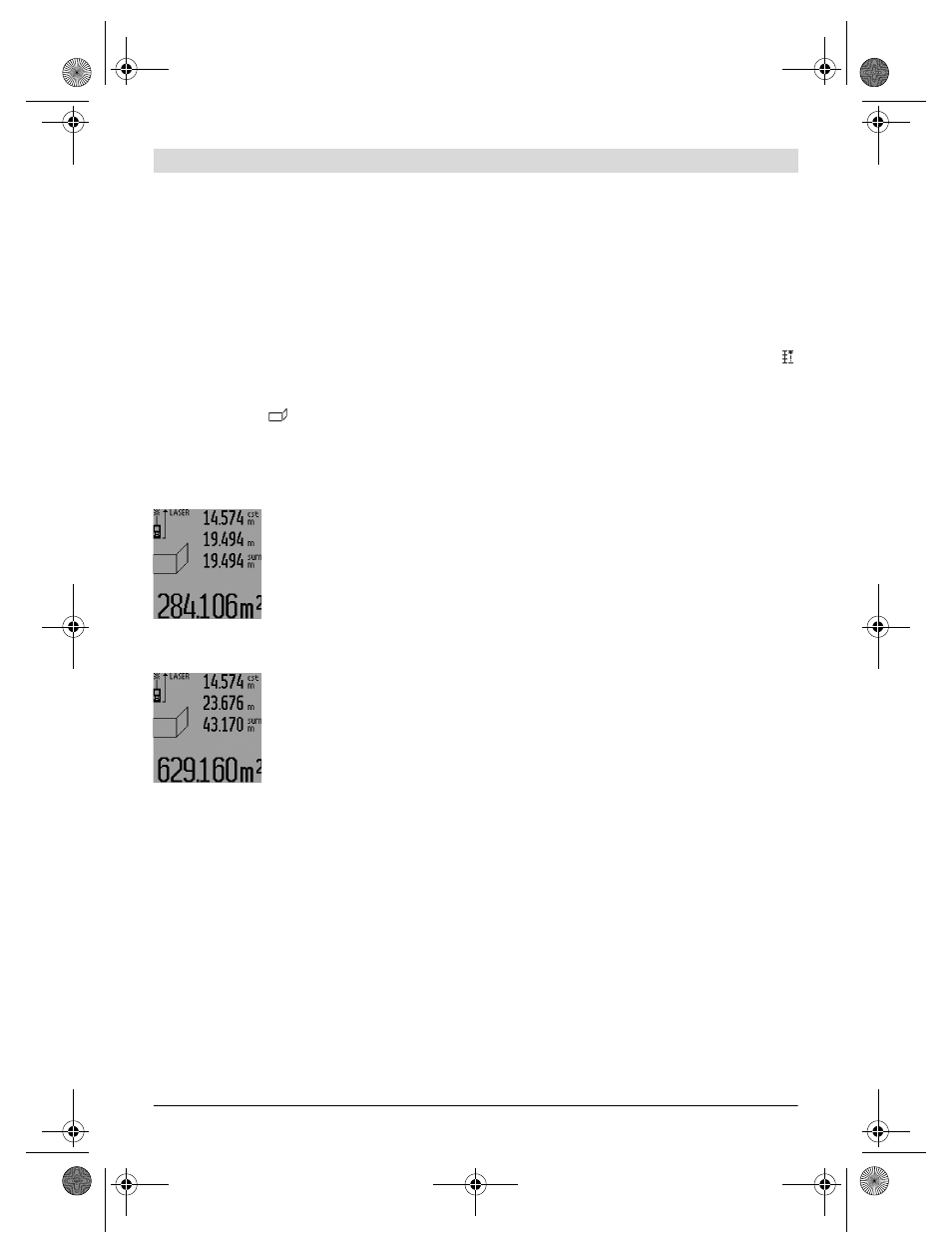

Successivamente misurare la
lunghezza B
1
della prima pa-
rete. La superficie viene cal-
colata automaticamente e vi-
sualizzata nella riga risultato
c. Il valore misurato della lun-
ghezza si trova nella riga cen-
trale valori misurati a. Il laser
rimane attivato.
Misurare ora la lunghezza B
2
della seconda parete. Il valore
misurato singolo visualizzato
nella riga centrale valori misu-
rati a viene addizionato alla
lunghezza B
1
. La somma di en-
trambe le lunghezze («sum»,
visualizzata nella riga inferiore valori misurati a)
viene moltiplicata con l’altezza memorizzata A.
Il valore delle superfici totali viene visualizzato
nella riga risultato c.
È possibile misurare molte altre lunghezze B
X
a
scelta che vengono sommate automaticamente
e moltiplicate con l’altezza A.
Presupposto per un calcolo esatto delle superfici
è che la prima lunghezza misurata (nell’esempio
l’altezza del locale A) sia identica per tutte le
superfici parziali.
Per una nuova misurazione di superfici di pareti
con nuova altezza del locale A premere tre volte
il tasto 16.
Funzione tracciamento (vedere figura M)
La funzione tracciamento serve per tracciare un
tratto fisso (valore di tracciamento) che può
essere o misurato oppure immesso. La stessa
aiuta ad esempio in caso di marcatura di distanze
tra pareti divisorie in costruzione a secco.
Per la funzione tracciamento premere il tasto
per cambio della funzione 3 fino a quando sul
display compare l’indicazione per la funzione
tracciamento.
Il valore di tracciamento può essere regolato
come segue:
– Per immettere un valore noto, premere il ta-
sto più 6 oppure il tasto meno 12 fino a quan-
do il valore desiderato viene visualizzato nel-
la riga superiore valori misurati a. Premendo
a lungo sul tasto più 6 oppure il tasto meno
12 i valori continuano a scorrere continua-
mente. Il laser non viene ancora attivato.
– Per la misurazione del valore di tracciamento
premere il tasto di misurazione 7 una volta
brevemente per tracciare e di nuovo breve-
mente per misurare. Successivamente il rag-
gio laser rimane attivato.
– Il valore di tracciamento misurato oppure im-
messo può essere corretto premendo il tasto
più 6 oppure il tasto meno 12.
Dopo la determinazione del valore di traccia-
mento premere a lungo sul tasto di misurazione
7 per iniziare con la misurazione.
Muovere ora lo strumento di misura per il
tracciamento nella direzione desiderata. Nella
riga risultato c viene visualizzato continuamente
il valore misurato attuale dell’intero tratto di mi-
surazione. Nella riga superiore valori misurati a
è indicato inoltre il valore di tracciamento sele-
zionato.
Nella riga centrale e nella riga inferiore valori mi-
surati a sono indicati il fattore («x»), quante vol-
te il valore di tracciamento è contenuto nell’in-
tero tratto di misurazione e la differenza («dif»)
tra un multiplo a cifra intera del valore di traccia-
mento ed il tratto totale.
