Pomiar powierzchni ścian (zob. rys. L)
Pomiar powierzchni ścian służy do wyznaczania
sumy kilku pojedynczych płaszczyzn, posiadają-
cych jedną wspólną wysokość.
W odzwierciedlonym przykładzie określona ma
zostać wspólna powierzchnia kilku ścian, o tej
samej wysokości (wysokość pomieszczenia) A,
lecz różnych długościach B.
Aby dokonać pomiaru powierzchni ścian, należy
dotąd naciskać przycisk 3, dopóki na wyświetla-
czu nie ukaże się wskaźnik pomiaru powierzchni
ścian .
Zmierzyć wysokość pomieszczenia A, postępu-
jąc jak w przypadku prostego pomiaru od-
ległości. Wartość pomiarowa (
„cst“) wyświet-
lona zostanie w górnym pasku wartości
pomiarowych a. Laser pozostanie włączony.

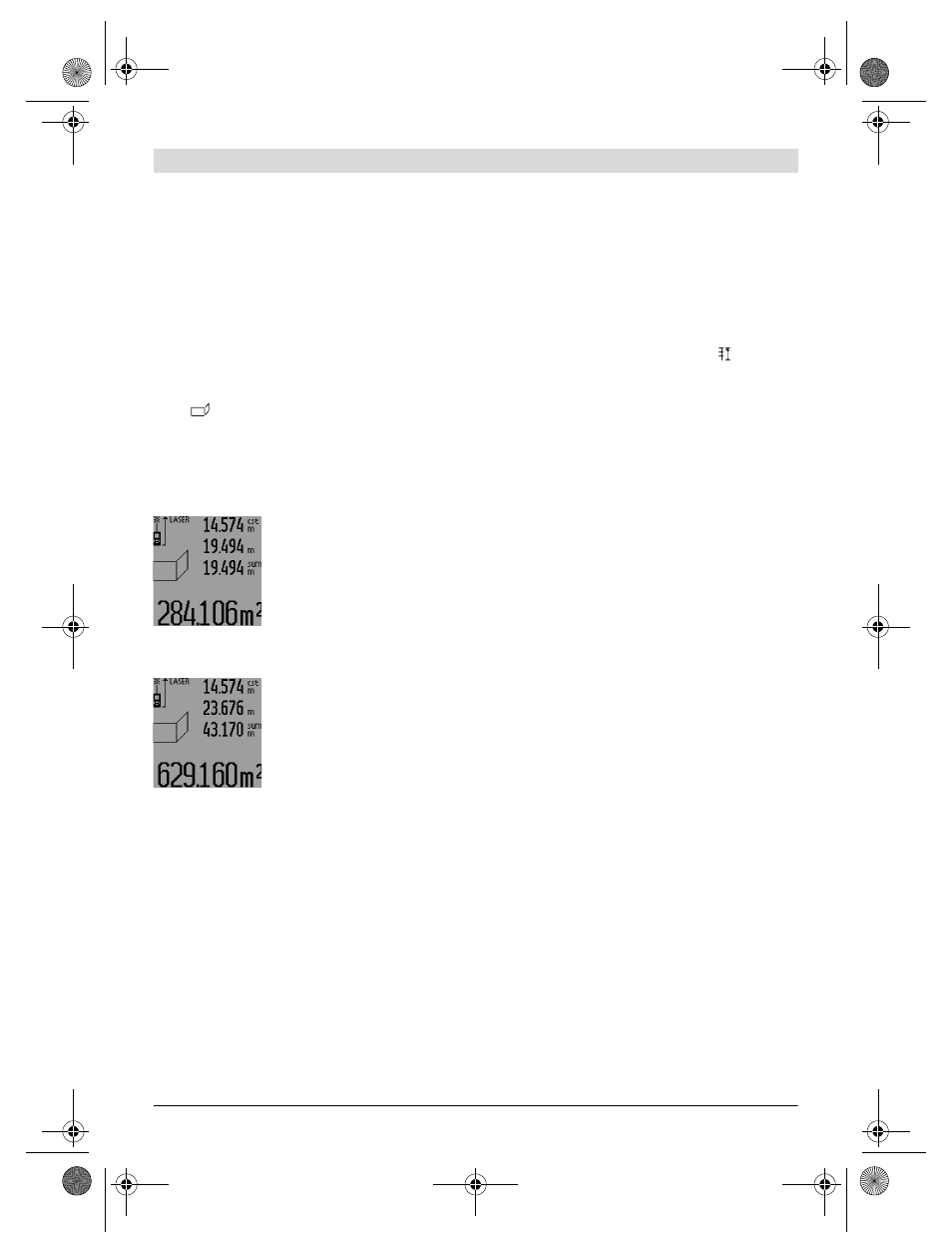

Następnie należy zmierzyć
długość B
1
pierwszej ściany.
Powierzchnia ściany zostanie
automatycznie wyliczona
i ukazana w pasku wyniku c.
Wartość odległości wyświet-
lana jest w środkowym pasku
wartości pomiarowych a.
Laser pozostanie włączony.
Następnie należy zmierzyć
długość B
2
drugiej ściany.
Wyświetlona w środkowym
pasku a wartość pojedyn-
czego pomiaru dodawana
jest do długości B
1
. Suma
obu długości ( „sum“,
wyświetlona w górnym pasku a) mnożona jest
przez zapamiętaną wysokość A. Całkowita
wartość pomiaru powierzchni zostanie
wyświetlona w pasku wyniku c.
Możliwy jest pomiar dowolnej ilości odcinków
(długości) B
X
, które następnie zostaną automa-
tycznie sumowane i przemnożone przez wyso-
kość A.
Warunkiem prawidłowych wyników pomiaru
powierzchni jest to, by pierwsza pomierzona
długość (w naszym przykładzie wysokość po-
mieszczenia A) była identyczna dla wszystkich
powierzchni cząstkowych.
Aby dokonać nowego pomiaru powierzchni
ściany (z nową wysokością pomieszczenia) A
należy trzykrotnie wcisnąć przycisk 16.
Funkcja tyczenia (zob. rys. M)
Funkcja tyczenia służy do tyczenia danego odcin-
ka (wartość tyczenia), którego długość może zo-
stać albo pomierzona, albo podana. Pomaga ona
np. przy zaznaczaniu odległości między ściankami
działowymi w konstrukcjach prefabrykowanych.
Aby wybrać funkcję tyczenia, należy dotąd
naciskać przycisk 3, dopóki na wyświetlaczu nie
ukaże się wskaźnik funkcji tyczenia .
Wartość tyczenia można ustawić w następujący
sposób:
– Aby wpisać znajomą wartość, należy wciskać
przycisk plus 6 lub minus 12 tak długo, aż
w górnym pasku a wyświetlona zostanie
pożądana wartość. Dłuższe wciśnięcie przy-
cisku plus 6 lub minus 12 powoduje szybszy
przebieg wartości. Laser nie jest włączony.
– Aby pomierzyć wartość tyczoną, należy raz
krótko wcisnąć przycisk pomiaru 7, co spo-
woduje namierzenia, a następnie ponownie
krótko, by rozpocząć pomiar. Od tego mo-
mentu wiązka lasera pozostanie włączona.
– Pomierzoną lub podaną wartość tyczoną
można skorygować naciskając przycisk plus 6
lub minus 12.
Po ustaleniu wartości tyczenia należy długo
nacisnąć na przycisk pomiaru 7, co spowoduje
rozpoczęcie pomiaru.
W celu tyczenia należy przesunąć urządzenie
pomiarowe w pożądanym kierunku. W pasku
wyniku c wyświetlana będzie stale aktualna
wartość pomiarowa całego mierzonego odcinka.
W górnym pasku wartości pomiarowej a
wyświetlana będzie nadal wartość tyczenia.
W środkowym i dolnym pasku a znajduje się
współczynnik (
„x“), ukazujący ile razy wartość
tyczenia zawarta jest w całkowitym odcinku
i różnica (
„dif“) między wielokrotnością
wartości tyczenia i całkowitym odcinkiem.
Jeżeli odcinek całkowity jest nieco krótszy niż
wielokrotność, wyświetlana jest wartość nega-
tywna i następna możliwa wielokrotność
wartości tyczenia.
Poruszać urządzeniem pomiarowym tak długo, aż
w środkowym pasku wartości pomiarowej a
wyświetli się pożądana wielokrotność wartości
tyczenia, a różnica, wyświetlona w dolnym pasku
wartości pomiarowej wyniesie a
„0,0 m“. Wtedy
należy wytyczyć punkt odniesienia pomiaru.
