Español | 59
Bosch Power Tools 1 609 929 T67 | (3.7.09)
Medición indirecta de la longitud
(ver figuras H–K)
La medición indirecta de longitud se utiliza en
aquellos casos en los que se encuentre un obs-
táculo en la trayectoria del haz, o al no existir
una superficie de medición reflectante en el
punto de medición. Los resultados obtenidos
solamente son correctos si se mantienen exac-
tamente los ángulos rectos precisados en las
respectivas mediciones (teorema de Pitágoras).
Observe que para todas las mediciones indivi-
duales pertenecientes al mismo proceso de me-
dición el punto de referencia para la medición
(p.ej., el canto posterior del aparato de medi-
ción) se encuentre exactamente en el mismo
punto (excepción: medición de trapecios).
Entre cada medición individual se mantiene
encendido el rayo láser.
Para la medición indirecta de la longitud existen
cuatro funciones de medición que permiten de-
terminar en cada caso tramos diferentes. Para
seleccionar la función de medición vaya pulsan-
do el selector de funciones 3 hasta visualizar la
función de medición deseada en el display.
a) Medición sencilla con función Pitágoras
(ver figura H)
Vaya pulsando el selector de funciones 3 hasta
que aparezca en el display el símbolo para la
medición sencilla con función Pitágoras .
Proceda de igual manera que en una medición de
longitud y mida las distancias “1” y “2”, en ese
orden. Preste atención a que el tramo “1” y el tra-
mo a determinar “E” formen un ángulo recto.

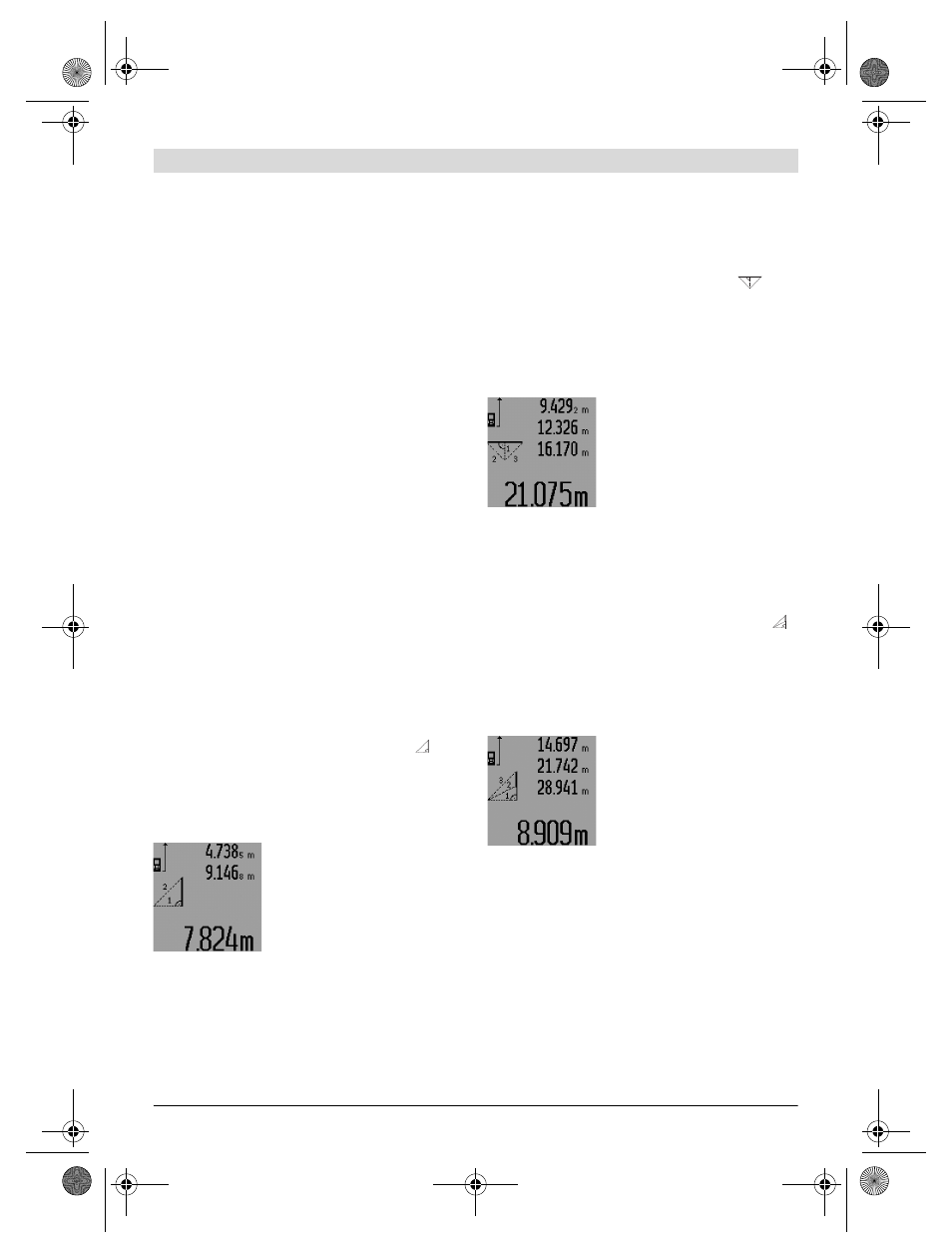

Al concluir la última medición
se muestra el resultado del
tramo “E” determinado en la
línea de resultados c. Los va-
lores de medición individua-
les se reflejan en las líneas de
valores de medición a.
b) Medición doble con función Pitágoras
(ver figura I)
Vaya pulsando el selector de funciones 3 hasta
que aparezca en el display el símbolo para la
medición doble con función Pitágoras
.
Proceda de igual manera que en una medición
de longitud y mida las distancias “1”, “2” y “3”,
en ese orden. Preste atención a que el tramo “1”
y el tramo a determinar “E” formen un ángulo
recto.
Al concluir la última medición
se muestra el resultado del
tramo “E” determinado en la
línea de resultados c. Los va-
lores de medición individua-
les se reflejan en las líneas de
valores de medición a.
c) Medición combinada con función Pitágoras
(ver figura J)
Vaya pulsando el selector de funciones 3 hasta
que aparezca en el display el símbolo para la
medición combinada con función Pitágoras .
Proceda de igual manera que en una medición
de longitud y mida las distancias “1”, “2” y “3”,
en ese orden. Preste atención a que el tramo “1”
y el tramo a determinar “E” formen un ángulo
recto.
Al concluir la última medición
se muestra el resultado del
tramo “E” determinado en la
línea de resultados c. Los va-
lores de medición individua-
les se reflejan en las líneas de
valores de medición a.
1
2
1
3 2
1
3 2
