250 | Русский
1 609 929 T67 | (3.7.09) Bosch Power Tools
Косвенное измерение длин (см. рис. H –K)
Косвенное измерение длин служит для изме-
рения расстояний, которые невозможно из-
мерить прямым путем, если на траектории
луча существует препятствие или нет целевой
поверхности, служащей в качестве рефлек-
тора. Для получения правильных результатов
измерения поверхности должны находиться
точно под прямым углом (теорема Пифагора).
Следите за тем, чтобы во время измерения
исходная точка измерения (напр., задний
край измерительного инструмента) нахо-
дилась строго на одном и том же месте
(исключение: измерение трапеции).
В перерыве между отдельными измерениями
лазерный луч остается включенным.
Косвенное измерение длин можно выполнять
в четырех режимах измерения, в которых
можно определять различные расстояния.
Чтобы выбрать режим измерения, нажимайте
кнопку выбора режима 3 до тех пор, пока на
дисплее не появится символ необходимого
режима измерения.
a) Простое измерение по теореме Пифагора
(см. рис. Н)
Нажимайте кнопку выбора режима 3 до тех
пор, пока на дисплее не появится индикатор
простого измерения по теореме Пифагора
.
Измерьте, как и при измерении длины, рас-
стояния «1» и «2» в указанной последователь-
ности. Следите за тем, чтобы отрезок «1» и
искомый отрезок «E» находились под прямым
углом.

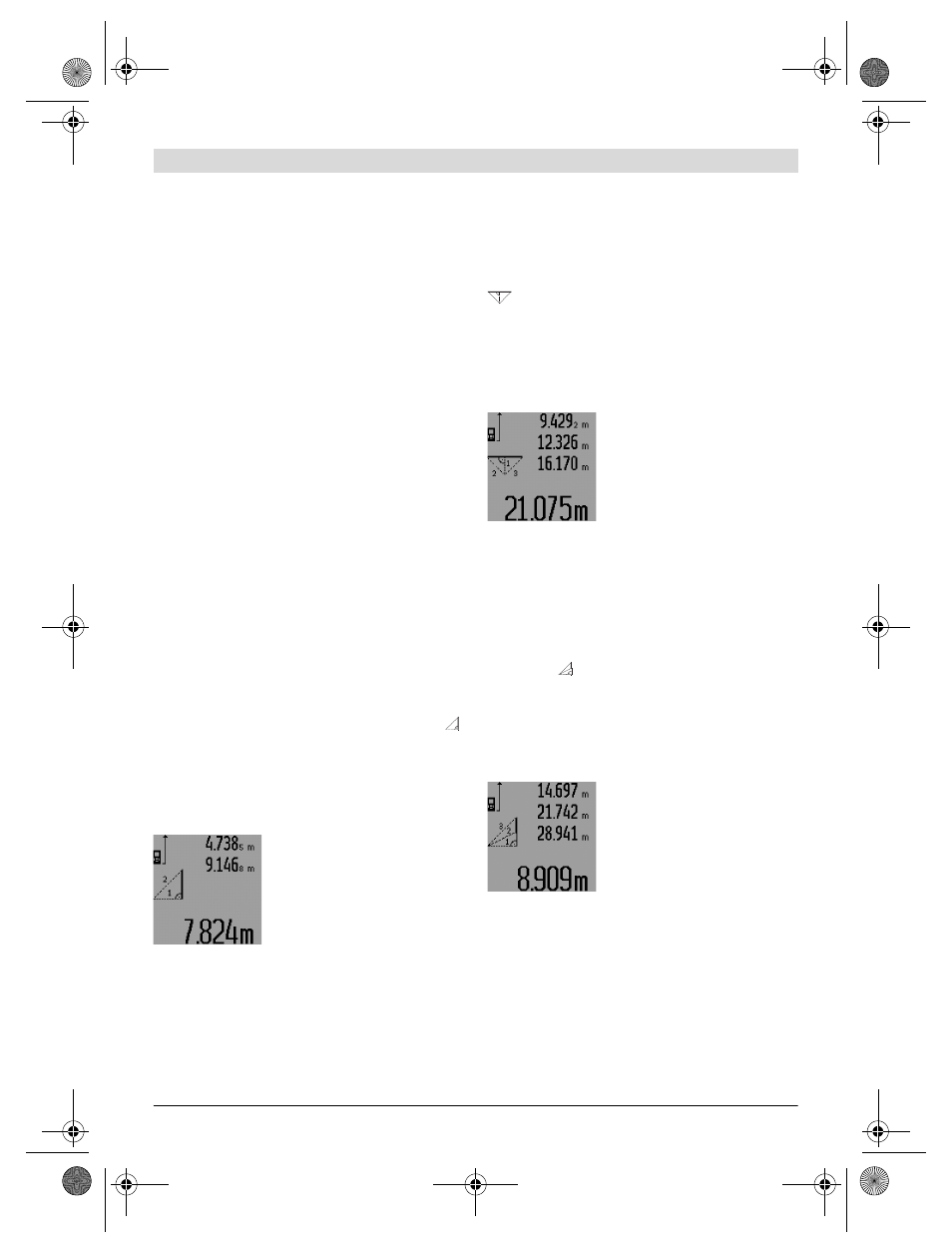

По окончании последнего
измерения результат для
искомого отрезка «E» ото-
бражается в строке резуль-
тата c. Отдельные измерен-
ные значения отображают-
ся в строках измеренных
значений a.
b) Двойное измерение по теореме Пифагора
(см. рис. I)
Нажимайте кнопку выбора режима 3 до тех
пор, пока на дисплее не появится индикатор
двойного измерения по теореме Пифагора
.
Измерьте, как и при измерении длины, от-
резки «1», «2» и «3» в указанной последова-
тельности. Следите за тем, чтобы отрезок «1»
и измеряемый отрезок «E» находились под
прямым углом.
По окончании последнего
измерения результат для
искомого отрезка «E» ото-
бражается в строке резуль-
тата c. Отдельные измерен-
ные значения отображают-
ся в строках измеренных
значений a.
c) Комбинированное измерение по теореме
Пифагора (см. рис. J)
Нажимайте кнопку выбора режима 3 до тех
пор, пока на дисплее не появится индикатор
комбинированного измерения по теореме
Пифагора .
Измерьте, как и при измерении длины, от-
резки «1», «2» и «3» в указанной последова-
тельности. Следите за тем, чтобы отрезок «1»
и измеряемый отрезок «E» находились под
прямым углом.
По окончании последнего
измерения результат для
искомого отрезка «E» ото-
бражается в строке резуль-
тата c. Отдельные измерен-
ные значения отображают-
ся в строках измеренных
значений a.
1
2
1
3 2
1
3 2
