Èesky F.01U.028.289 Popis produktu FPE-5000-UGM
6 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Popis funkce
Modul rozhraní umoňuje připojení ústředny FPA 5000 k nadřazenému hlásiči UGM 2020.
Modul má k dispozici dvě obousměrné přenosové cesty.

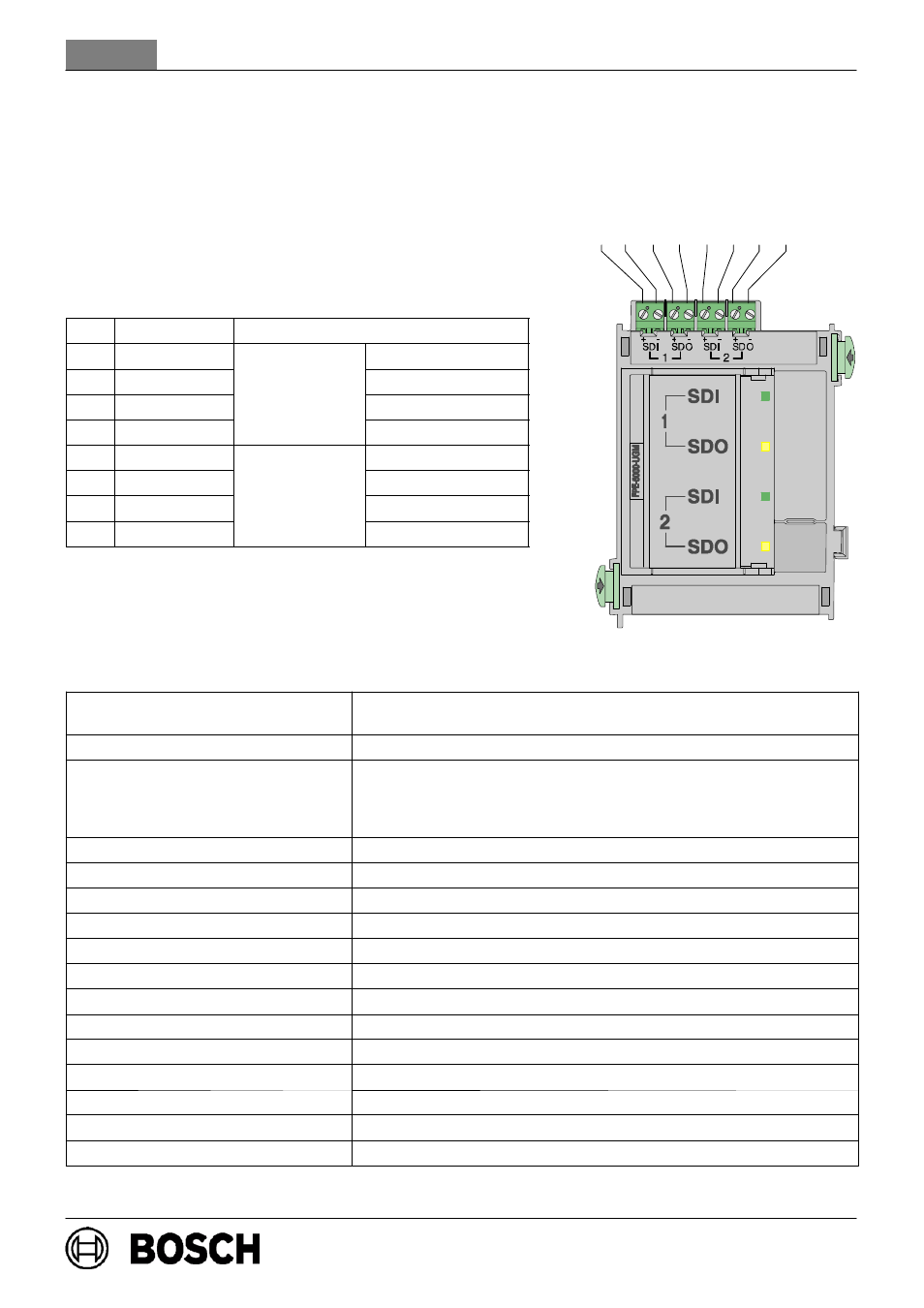

Obsazení svorek
Poz. Označení Připojení
1 SDI 1 + Datový vstup +
2 SDI 1 -
Přenosová ce-
Datový vstup -
3 SDO 1 +
Přenosová ce
sta 1
Datový výstup +
4 SDO 1 - Datový výstup -
5 SDI 2 + Datový vstup +
6 SDI 2 -
Přenosová ce-
Datový vstup -
7 SDO 2 +
Přenosová ce
sta 2
Datový výstup +
8 SDO 2 - Datový výstup -
Technická data
Obsluné prvky a indikátory 4 dvoubarevné diody LED (zelená = přenos / lutá = porucha)
1 tlačítko (test LED)
Vstupní napětí 20 V DC - 30 V DC (min - max) / 5 V DC ±5 %
Maximální odběr proudu
- klidový reim
- jedna přenosová cesta aktivní
- obě přenosové cesty aktivní 7 mA (při 24 V DC)
10 mA (při 24 V DC)
13 mA (při 24 V DC)
Maximální délka vodiče 1000 m
Maximální odpor vedení 70 Ω
Přenosová rychlost 9600 bitů/s u 1000 m . . . 38400 bitů/s u 200 m
Třída krytí IP 30 / EN 60529
Třída bezpečnosti II podle IEC 60950 / EN 60950
Odolnost proti rušení EMV EN 50130-4 / FCC Part 15
Rušivé vysílaní EMV EN 61000-6-3 / FCC Part 15
Přípustná provozní teplota -5 _C . . . 50 _C
Přípustná skladovací teplota -20 _C . . . 60 _C
Přípustná relativní vlhkost Max. 95 % nekondenzovaná
Materiál krytu a barva Plast ABS (UL94 V-0), jemně matná antracitová, RAL 7016
Rozměry (V x Š x T) cca 110 x 90 x 60 mm
Hmotnost cca 150 g
1 2 3 4 5 6 7 8
