Lietuviškai F.01U.028.289 Gaminio aprašymas FPE-5000-UGM
18 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Funkcijų aprašas
Sàsajos modulis leidþia prijungti FPA-5000 prieðgaisrinës signalizacijos centrinæ sistemà prie
pirminio UGM 2020 pavojaus signalizacijos árenginio.
Modulis disponuoja dviem dvikrypèiais marðrutais.

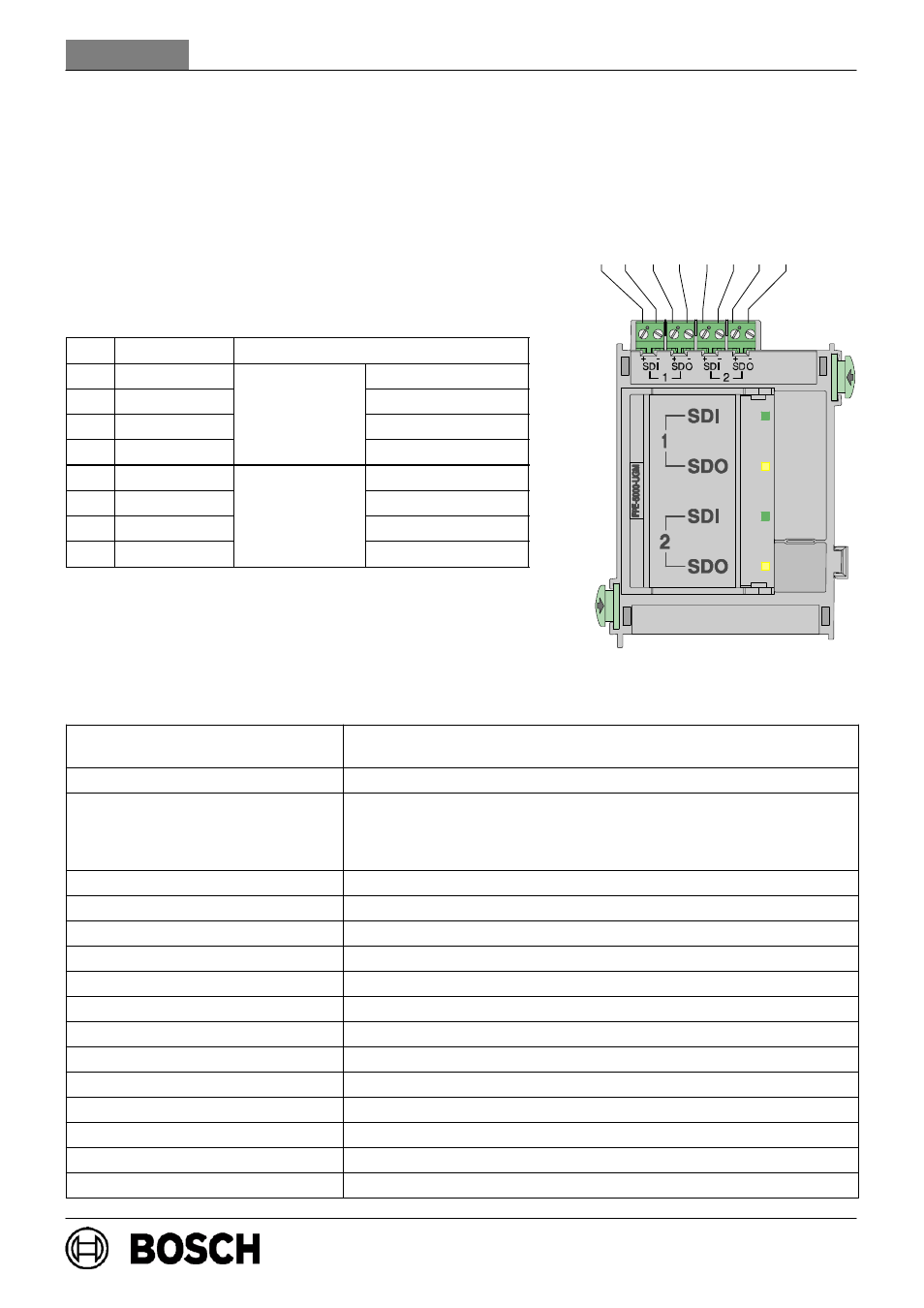

Gnybtų išdėstymas
Poz. Uþraðas Jungtis
1 SDI 1 + Duomenų įvestis +
2 SDI 1 -
1 maršrutas
Duomenų įvestis -
3 SDO 1 +
1 maršrutas
Duomenų išvestis +
4 SDO 1 - Duomenų išvestis -
5 SDI 2 + Duomenų įvestis +
6 SDI 2 -
2 maršrutas
Duomenų įvestis -
7 SDO 2 +
2 maršrutas
Duomenų išvestis +
8 SDO 2 - Duomenų išvestis -
Techniniai duomenys
Valdymo ir rodmenų elementai 4 dvispalviai indikatoriai (žalias = perdavimas / geltonas = triktis)
1 mygtukas (indikatoriaus patikrinimas)
Įeinanti įtampa 20– 30 V nuolatinė įtampa (min. – maks.) / 5 V nuolatinė įtampa ±5%
Maksimalus srovės suvartojimas
- ramybės režimas
- suaktyvintas vienas maršrutas
- suaktyvinti abu maršrutai 7 mA (esant 24 V DC)
10 mA (esant 24 V DC)
13 mA (esant 24 V DC)
Maksimalus kabelio ilgis 1000 m
Maksimali kabelio varža 70 Ω
Perdavimo greitis 9600 bit/s esant 1000 m . . 38400 bit/s esant 200 m
Apsaugos klasė IP 30 / EN 60529
Saugos klasė II pagal IEC 60950 / EN 60950
EMV atsparumas triktims EN 50130-4 / FCC 15 dalis
EMV trikčių išsiuntimas EN 61000-6-3 / FCC 15 dalis
Leistina darbinė temperatūra -5 _C . . 50 _C
Leistina sandėliavimo temperatūra -20 _C . . 60 _C
Leistina santykinė drėgmė maks. 95%, nesikondensuojanti
Korpuso medžiaga ir spalva ABS plastmasė (UL94 V-0), matinis antracitas, RAL 7016
Matmenys (A x P x G) apie 110 x 90 x 60 mm
Svoris apie 150 g
1 2 3 4 5 6 7 8
