Português F.01U.028.289 Descrição do produto FPE-5000-UGM
22 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Descrição funcional
O módulo de interface permite a conexão do painel de incêndio FPA-5000 ao sistema de segurança
UGM 2020.
O módulo disponibiliza duas vias de transmissão bidireccionais.

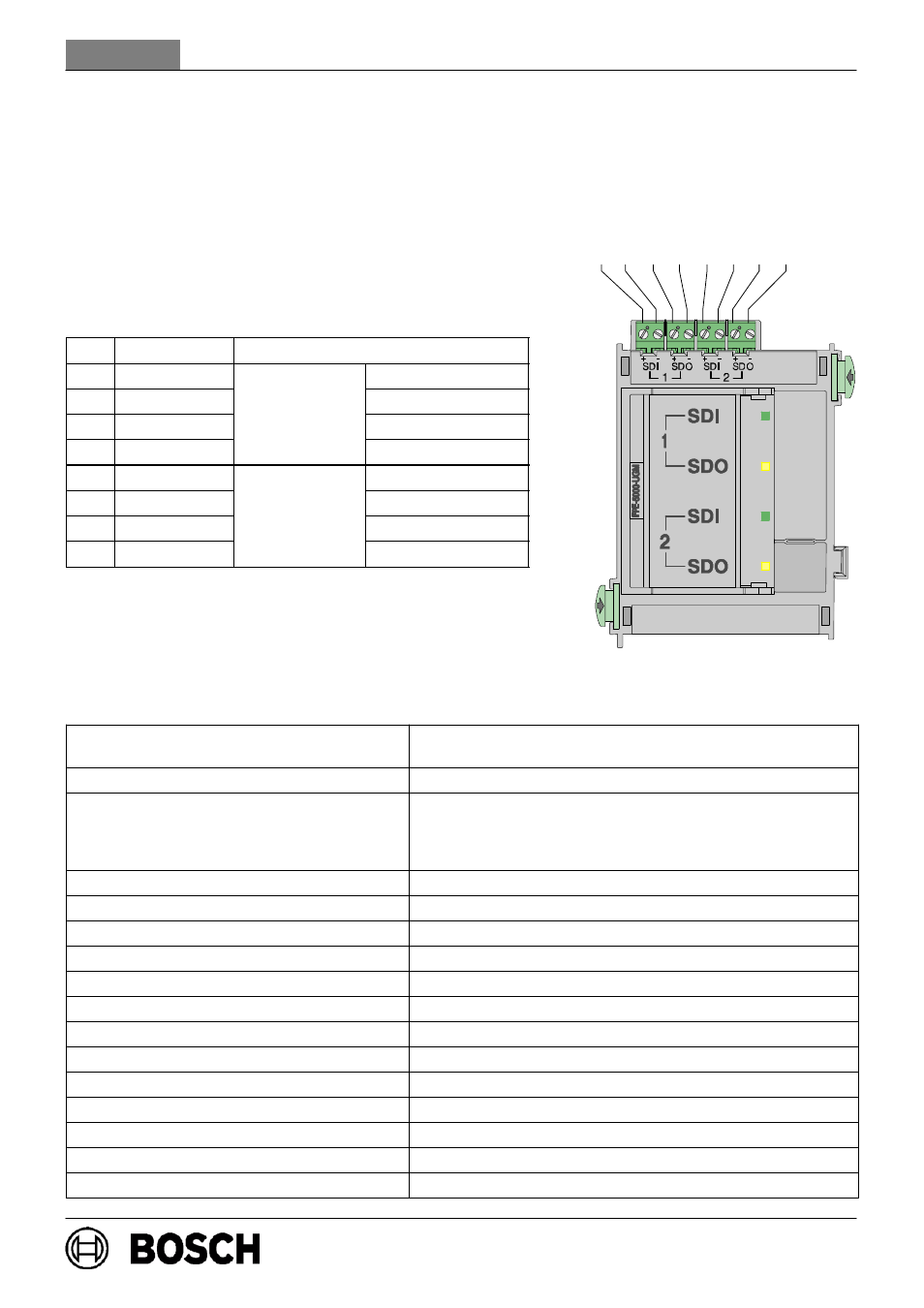

Ligações eléctricas
Pos. Legendagem Ligação
1 SDI 1 + Entrada de dados +
2 SDI 1 -
Via de
Entrada de dados -
3 SDO 1 +
Via de
transmissão 1 Saída de dados +
4 SDO 1 - Saída de dados -
5 SDI 2 + Entrada de dados +
6 SDI 2 -
Via de
Entrada de dados -
7 SDO 2 +
Via de
transmissão 2
Saída de dados +
8 SDO 2 - Saída de dados -
Dados técnicos
Elementos de operação e indicação 4 LEDs bicolores (verde = transmissão / amarelo = falha)
1 chave (teste LED)
Tensão de entrada 20 Vdc - 30 Vdc (mín. - máx.) / 5 Vdc ±5 %
Consumo de corrente máx.
- em repouso
- uma via de transmissão activa
- ambas as vias de transmissão activas 7 mA (com 24 V DC)
10 mA (com 24 V DC)
13 mA (com 24 V DC)
Comprimento máximo de cabo 1000 m
Resistência máxima de linha 70 Ω
Velocidade de transmissão 9600 bit/s a 1000 m . . . 38400 bit/s a 200 m
Classe de protecção IP 30 / EN 60529
Classe de segurança II segundo a CEI 60950 / EN 60950
Resistência a interferências CEM EN 50130-4 / FCC Parte 15
Emissão de interferências CEM EN 61000-6-3 / FCC Parte 15
Temperatura de funcionamento permitida -5 _C . . . 50 _C
Temperatura de armazenamento permitida -20 _C . . . 60 _C
Humidade relativa permitida máx. 95 % sem condensação
Material da caixa e cor Plástico ABS (UL94 V-0), antracite acetinado, RAL 7016
Dimensões (A x L x P) aprox. 110 x 90 x 60 mmca. 110 x 90 x 60 mm
Peso aprox. 150 g
1 2 3 4 5 6 7 8
