Bosch FPE-5000-UGM Interface Module User Manual
Page 10
Eesti
F.01U.028.289
Tootekirjeldus FPE-5000-UGM
10 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Funktsioonikirjeldus
Liidese moodul võimaldab lülitada FPA-5000 tulehäirekeskust kõrgemalseisvasse ohuteavitussead-
messe UGM 2020.
Moodulil on kaks kahesuunalist andmeedastusvõrku.

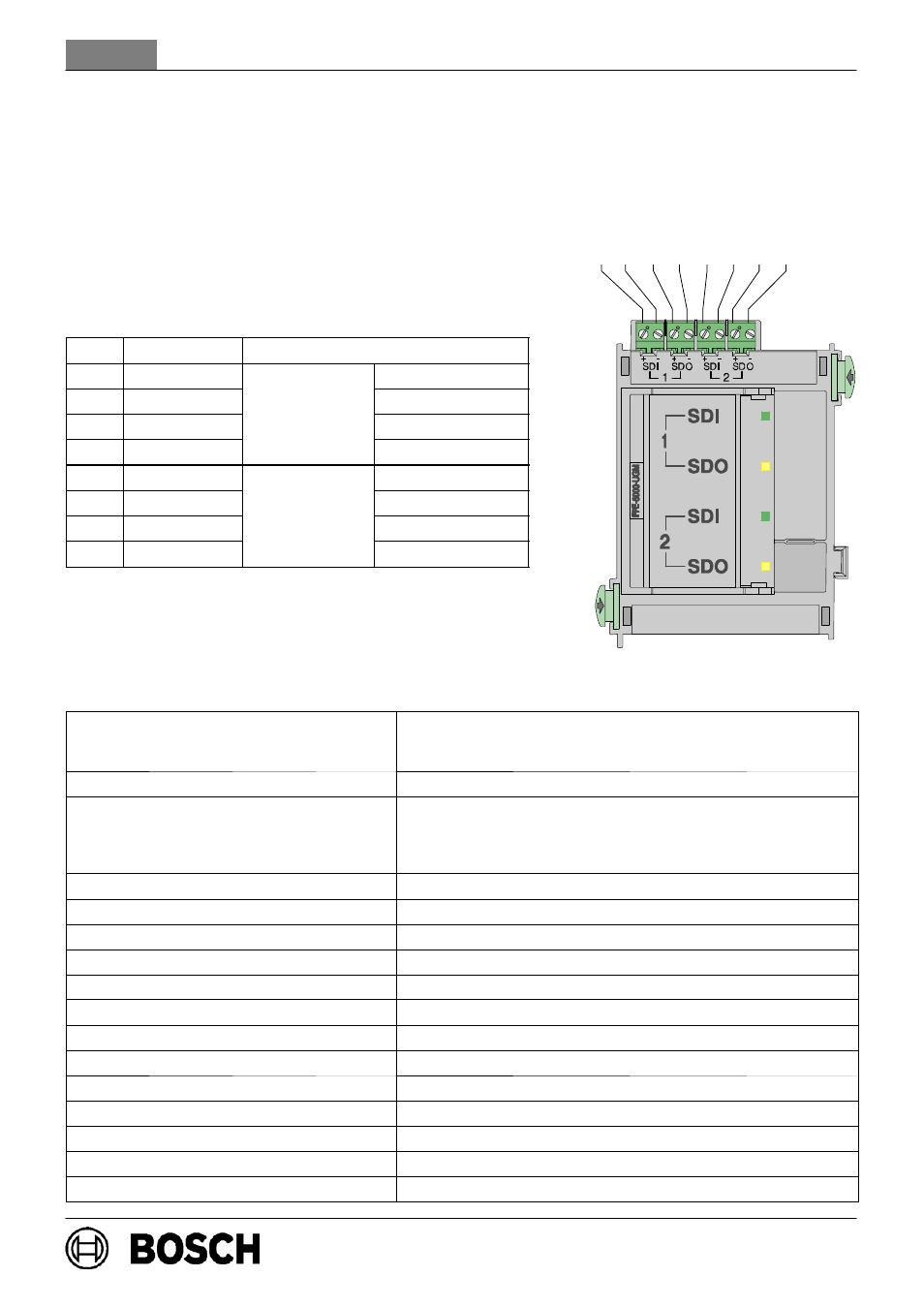

Klemmide asetus
Posit.
Märgistus
Liides
1
SDI 1 +
Andmesisend +
2
SDI 1 -
Andmeeda-
Andmesisend -
3
SDO 1 +
Andmeeda
stusvõrk 1
Andmeväljund +
4
SDO 1 -
Andmeväljund -
5
SDI 2 +
Andmesisend +
6
SDI 2 -
Andmeeda-
Andmesisend -
7
SDO 2 +
Andmeeda
stusvõrk 2
Andmeväljund +
8
SDO 2 -
Andmeväljund -
Tehnilised andmed
Juht- ja näiduelemendid
4 kahevärvilist-LED näidikut
(roheline = edastamine /kollane = häire)
1 klahv (LED-test)
Sisendpinge
20 V DC - 30 V DC (min - max) / 5 V DC
±5 %
Maksimaalne sisendpinge
- Puhkerežiim
- üks ülekandevõrk aktiivne
- mõlemad ülekandevõrgud aktiivsed
7 mA (24 V DC juures)
10 mA (24 V DC juures)
13 mA (24 V DC juures)
Maksimaalne kaabli pikkus
1000 m
Maksimaalne väljundi elektritakistus
70
Ω
Ülekandemäär
9600 bitti/sek 1000 m-s . . . 38400 bitti/sek 200 m-s
Kaitseklass
IP 30 / EN 60529
Turvaklass
II pärast IEC 60950 / EN 60950
EMV häiringukindlus
EN 50130-4 / FCC 15. osa
EMV müra emissioon
EN 61000-6-3 / FCC 15. osa
Lubatud töötemperatuur
-5 _C . . . 50 _C
Laagri lubatud temperatuur
-20 _C . . . 60 _C
Lubatud suhteline õhuniiskus
max 95 % mittekondenseeruv
Kattematerjal ja -värv
ABS kunstmaterjal (UL94 V-0), siidmatt antratsiit, RAL 7016
Mõõtmised (H x B x T)
ca 110 x 90 x 60 mm
Kaal
ca 150 g
1 2
3 4
5 6 7 8
