F.01U.028.289 Opis izdelka FPE-5000-UGM
28 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Opis delovanja
Vmesniški modul omogoèa vklop centrale poarnega detektorja FPA-5000 na nadrejeni napravi za
sporoèanje nevarnosti UGM 2020.
Modul omogoèa dve dvosmerni prenosni poti.

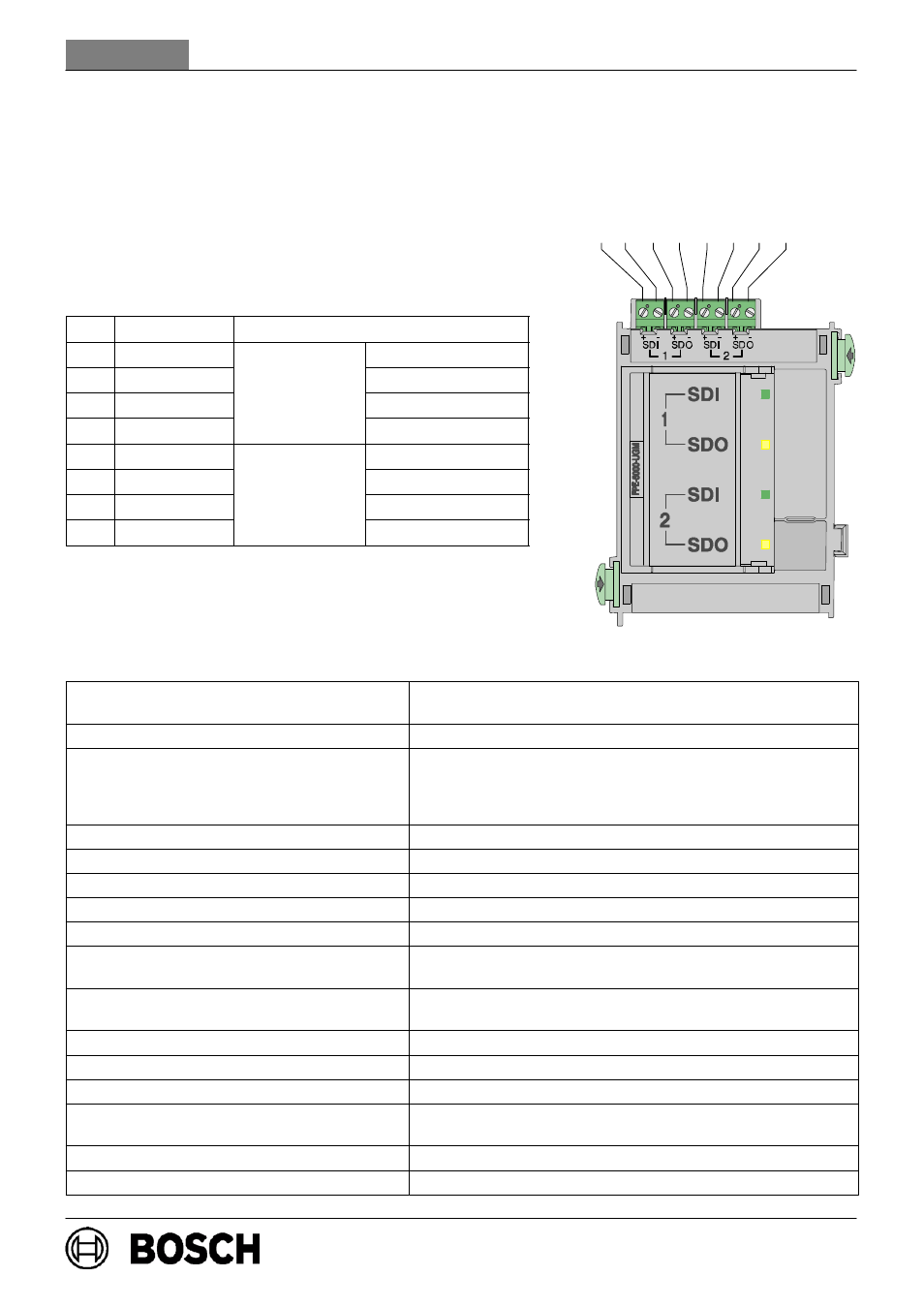

Razporeditev priključnih sponk
Pol. Oznake Priključek
1 SDI 1 + Podatkovni vhod +
2 SDI 1 -
Prenosna pot 1
Podatkovni vhod -
3 SDO 1 +
Prenosna pot 1
Podatkovni izhod +
4 SDO 1 - Podatkovni izhod -
5 SDI 2 + Podatkovni vhod +
6 SDI 2 -
Prenosna pot 2
Podatkovni vhod -
7 SDO 2 +
Prenosna pot 2
Podatkovni izhod +
8 SDO 2 - Podatkovni izhod -
Tehnični podatki
Nadzorni in prikazni elementi 4 dvobarvne diode LED (zeleno = prenos/rumeno = okvara)
1 tipka (preizkus diode LED)
Vhodna napetost 20 V DC–30 V DC (najmanj–največ) / 5 V DC ±5 %
Največja poraba
- v stanju mirovanja
- ena aktivna prenosna pot
- obe aktivni prenosni poti 7 mA (pri 24 V DC)
10 mA (pri 24 V DC)
13 mA (pri 24 V DC)
Najdaljša dolina voda 1000 m
Največji upor voda 70 Ω
Stopnja prenosa 9600 bitov/s pri 1000 m . . 38400 bitov/s pri 200 m
Zaščitni razred IP 30 / EN 60529
Varnostni razred II po IEC 60950 / EN 60950
Odpornost proti elektromagnetnim motnjam
(elektromagnetna zdruljivost) EN 50130-4 / FCC del 15
Neeleno elektromagnetno oddajanje
(elektromagnetna zdruljivost) EN 61000-6-3 / FCC del 15
Dovoljena delovna temperatura -5 _C . . . 50 _C
Dovoljena temperatura pri skladiščenju -20 _C . . . 60 _C
Dovoljena relativna vlanost največ 95 %, brez kondenzacije
Material ohišja in barva ABS umetna masa (UL94 V-0),
antracitna mat svilena barva, RAL 7016
Mere (V x Š x G) priblino 110 x 90 x 60 mm
Tea priblino 150 g
1 2 3 4 5 6 7 8
