Ελληνικά F.01U.028.289 Περιγραφή προϊόντος FPE-5000-UGM
14 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Περιγραφή λειτουργίας
Το δομοστοιχείο διεπαφών επιτρέπει τη σύνδεση του κεντρικού συστήματος αναγγελίας πυρκαγιάς
FPA-5000 στο ανώτερο σύστημα αναγγελίας κινδύνου UGM 2020.
Το δομοστοιχείο διαθέτει δύο δικατευθυντικές διαδρομές μεταφοράς.

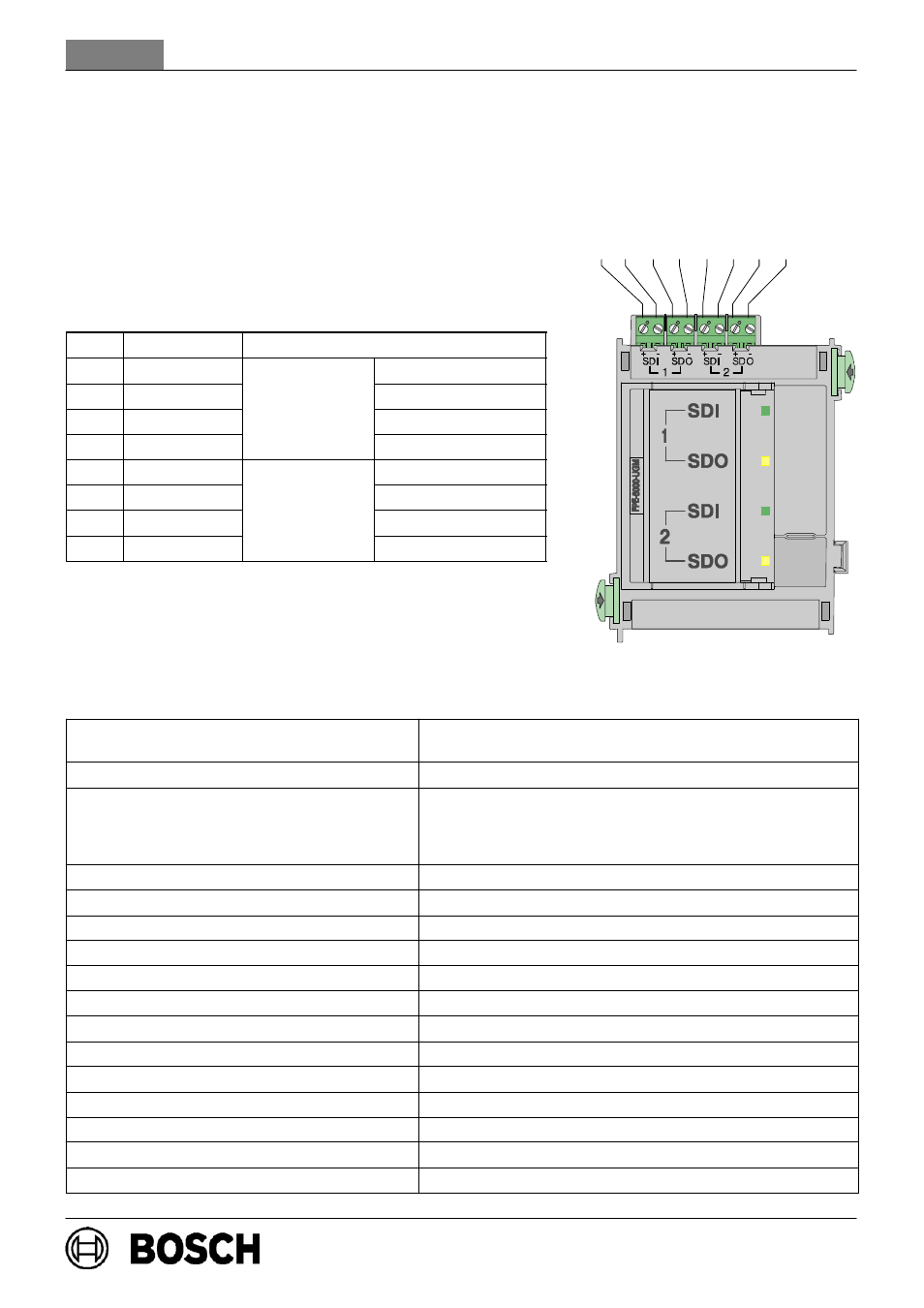

Αντιστοίχιση ακροδεκτών
Θέση Επιγραφή Σύνδεση
1 SDI 1 + Είσοδος δεδομένων +
2 SDI 1 -
Διαδρομή
Είσοδος δεδομένων -
3 SDO 1 +
Διαδρομή
μεταφοράς 1
S ξοδος δεδομένων +
4 SDO 1 - S ξοδος δεδομένων -
5 SDI 2 + Είσοδος δεδομένων +
6 SDI 2 -
Διαδρομή
Είσοδος δεδομένων -
7 SDO 2 +
Διαδρομή
μεταφοράς 2
S ξοδος δεδομένων +
8 SDO 2 - S ξοδος δεδομένων -
Τεχνικά στοιχεία
Στοιχεία χειρισμού και ενδείξεων 4 χρωμες LED (πράσινο = μεταφορά / κίτρινο = βλάβη)
1 πλήκτρο (test LED)
Τάση εισόδου 20 V DC - 30 V DC (ελάχ. - μέγ.) / 5 V DC ±5 %
Μέγιστη κατανάλωση ρεύματος
- Λειτουργία αναμονής
- μία διαδρομή μεταφοράς ενεργός
- και οι δύο διαδρομές μεταφοράς ενεργοί 7 mA (σε 24 V DC)
10 mA (σε 24 V DC)
13 mA (σε 24 V DC)
Μέγιστο μήκος καλωδίου 1000 m
Μέγιστη αντίσταση καλωδίου 70 Ω
Ρυθμός μεταφοράς δεδομένων 9600 bit/s σε 1000 m . . . 38400 bit/s σε 200 m
Κατηγορία προστασίας IP 30 / EN 60529
Κατηγορία ασφαλείας II σύμφωνα με IEC 60950 / EN 60950
Ηλεκτρομαγνητική συμβατότητα-Ατρωσία EN 50130-4 / FCC μέρος 15
Εκπομπή παρεμβολών ΗΜΣ EN 61000-6-3 / FCC Μέρος 15
Επιτρεπόμενη θερμοκρασία λειτουργίας -5 _C . . . 50 _C .
Επιτρεπόμενη θερμοκρασία αποθήκευσης -20 _C . . . 60 _C .
Επιτρεπόμενη σχετική υγρασία μέγ. 95 %, χωρίς νερό συμπύκνωσης
Υλικό περιβλήματος και χρώμα Πλαστικό ABS (UL94 V-0), σατέν ανθρακί, RAL 7016
Διαστάσεις (Υ x Π x Β) περίπου 110 x 90 x 60 mm
Βάρος περίπου 150 g
1 2 3 4 5 6 7 8
