Român F.01U.028.289 Descriere produs FPE-5000-UGM
24 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Descrierea funcţionării
Această interfaţă facilitează conectarea unei centrale FPA-5000 pentru detecţia incendiilor la un
echipament central de tip UGM 2020 pentru detecţia pericolelor.
Modulul oferă o transmitere bidirecţională de două lungimi diferite.

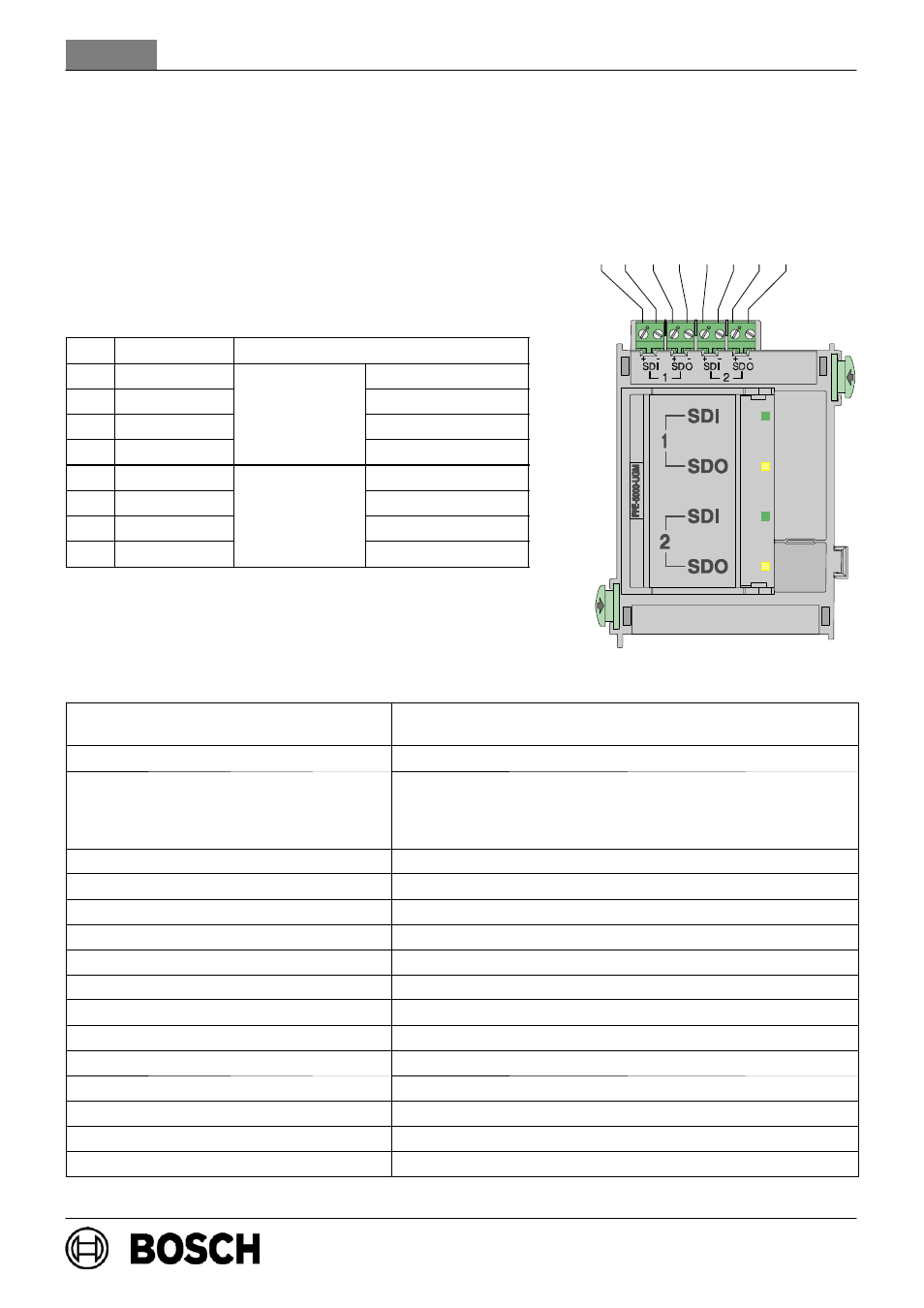

Alocarea clemelor
Poz. Inscripţie Racord
1 SDI 1 + Intrare date +
2 SDI 1 -
Lungime de
Intrare date -
3 SDO 1 +
Lungime de
transmitere 1 Ieşire date +
4 SDO 1 - Ieşire date -
5 SDI 2 + Intrare date +
6 SDI 2 -
Lungime de
Intrare date -
7 SDO 2 +
Lungime de
transmitere 2
Ieşire date +
8 SDO 2 - Ieşire date -
Date tehnice
Elemente de comandă şi afişaj 4 LED-uri bicolore (verde = transmitere / galben = defecţiune)
1 tastă (test LED)
Tensiune de intrare 20 V DC - 30 V DC (min - max) / 5 V DC ±5 %
Absorbţie maximă de curent
- Regim de repaus
- o lungime de transmitere activă
- ambele lungimi de transmitere active 7 mA (la 24 V DC)
10 mA (la 24 V DC)
13 mA (la 24 V DC)
Lungime maximă conductor 1000 m
Rezistenţa maximă a liniei 70 Ω
Rată de transfer 9600 bit/s la 1000 m . . . 38400 bit/s la 200 m
Clasa de protecţie IP 30 / EN 60529
Clasa de siguranţă II conform IEC 60950 / EN 60950
Imunitate la zgomot CEM EN 50130-4 / FCC Part 15
Emisie CEM EN 61000-6-3 / FCC Part 15
Temperatura de regim admisă -5 _C . . . 50 _C
Temperatura de depozitare admisă -20 _C . . . 60 _C
Umezeală relativă admisă max. 95 % fără condens
Material carcasă şi culoare ABS plastic (UL94 V-0), antracit semi-mat, RAL 7016
Dimensiuni (înălţime x lăţime x adâncime) cca. 110 x 90 x 60 mm
Greutate cca. 150 g
1 2 3 4 5 6 7 8
