Bosch FPE-5000-UGM Interface Module User Manual
Page 5
Български
F.01U.028.289
Описание на продукта FPE-5000-UGM
5 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Функционално описание
Интерфейсният модул дава възможност за свързване на пожароизвестителната централа
FPA-5000 към йерархична система за сигурност с централа UGM 2020.
Модулът предоставя два двупосочни предавателни тракта.

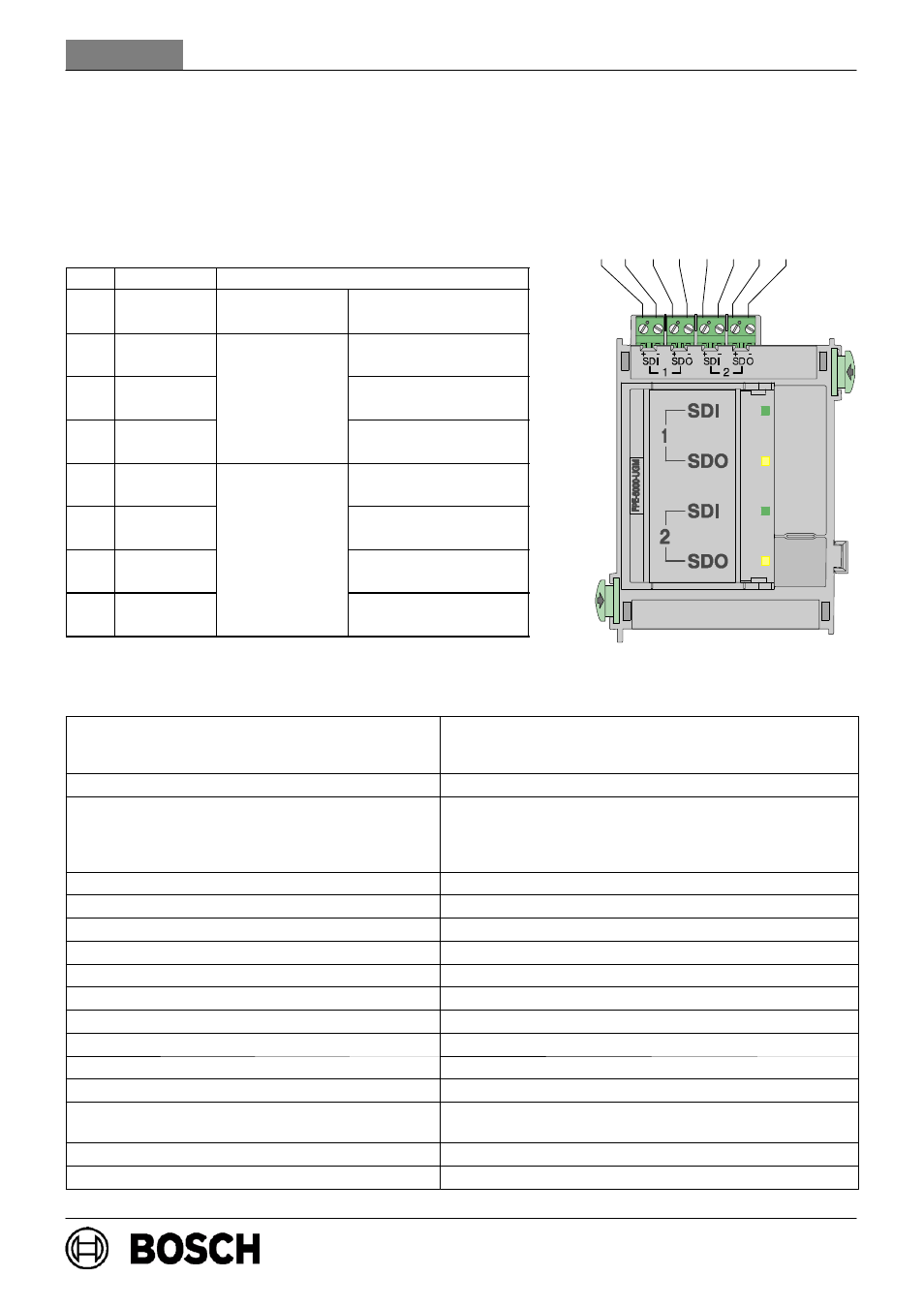

Електрическа монтажна схема
Поз. Означение
Свързване
1
SDI 1 +
Предавателен
тракт 1
Информационен вход
+
2
SDI 1 -
Информационен вход
-
3
SDO 1 +
Предавателен
тракт 1
Информационен
изход +
4
SDO 1 -
Информационен
изход -
5
SDI 2 +
Информационен вход
+
6
SDI 2 -
Предавателен
Информационен вход
-
7
SDO 2 +
Предавателен
тракт 2
Информационен
изход +
8
SDO 2 -
Информационен
изход -
Технически данни
Елементи за индикация и управление
4 двуцветни светодиодни индикатора
(зелен = предаване / жълт = повреда)
1 бутон (проверка на LED индикаторите)
Входно напрежение
20 V DC - 30 V DC (мин - макс) / 5 V DC
±5 %
Максимална консумация на ток
- в режим на покой
- при един активен предавателен тракт
- при два активни предавателни тракта
7 mA (при 24 V DC)
10 mA (приi 24 V DC)
13 mA (при 24 V DC)
Максимална дължина на линията
1000 m
Максимално съпротивление на линията
70
Ω
Скорост на предаване на данните
9600 bit/s при 1000 m . . . 38 400 bit/s при 200 m
Степен на защита
IP 30 / EN 60529
Клас на защита от електрически удар
II съгласно IEC 60950 / EN 60950
Устойчивост на ЕМС
EN 50130-4 / FCC Част 15
Излъчване на ЕМС
EN 61000-6-3 / FCC Част 15
Допустима работна температура
-5 _C . . . 50 _C
Допустима температура на съхранение
-20 _C . . . 60 _C
Допустима относителна влажност
макс. 95 % без кондензация
Материал и цвят на корпуса
Пластмаса ABS (UL94 V-0),
блестящ матиран антрацитно черен, RAL 7016
Габарити (В x Ш x Д)
прибл. 110 x 90 x 60 mm
Тегло
прибл. 150 g
1 2
3 4
5 6 7 8
