Italiano F.01U.028.289 Descrizione prodotto FPE-5000-UGM
17 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Descrizione del funzionamento
Il modulo interfaccia consente di collegare la centrale di rivelazione incendio FPA-5000 al sistema
di rivelazione di allarme di livello superiore UGM 2020.
Il modulo mette a disposizione due linee di trasmissione.

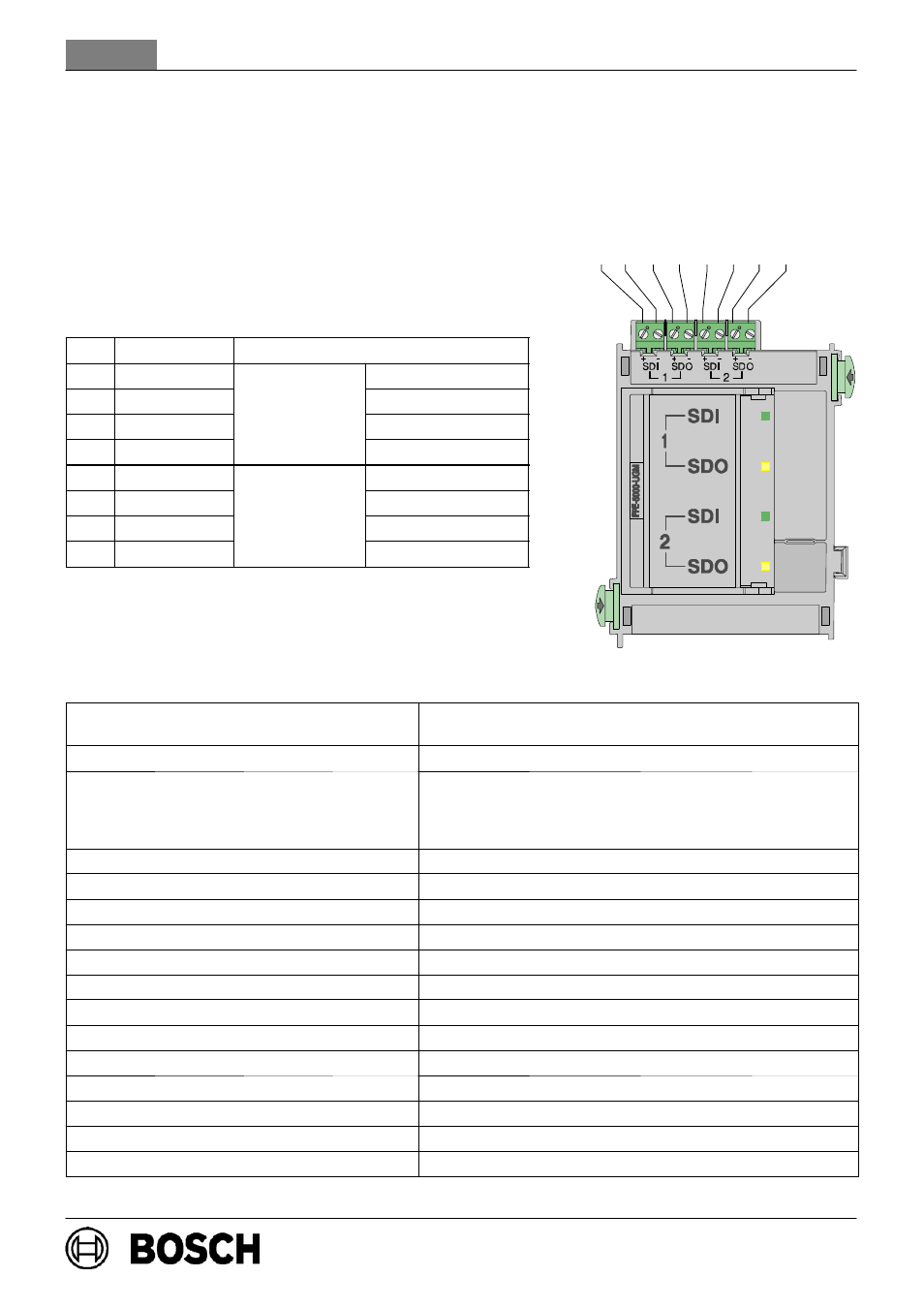

Assegnazione dei morsetti
Pos. Dicitura Collegamento
1 SDI 1 + Ingresso dati +
2 SDI 1 -
Linea di
Ingresso dati -
3 SDO 1 +
Linea di
trasmissione 1 Uscita dati +
4 SDO 1 - Uscita dati -
5 SDI 2 + Ingresso dati +
6 SDI 2 -
Linea di
Ingresso dati -
7 SDO 2 +
Linea di
trasmissione 2
Uscita dati +
8 SDO 2 - Uscita dati -
Dati tecnici
Elementi di comando e visualizzazione 4 LED bicolore (verde = trasmissione/giallo = guasto)
1 tasto (test dei LED)
Tensione d’ingresso 20 V c.c. - 30 V c.c. (min - max) / 5 V c.c. ±5 %
Consumo di corrente max.
- Modalità Stand by
- una linea di trasmissione attiva
- entrambe le linee di trasmissione attive 7 mA (a 24 V DC)
10 mA (a 24 V DC)
13 mA (a 24 V DC)
Lunghezza max. cavo 1000 m
Resistenza cavo max. 70 Ω
Velocità di trasmissione 9600 bit/s su 1000 m . . . 38400 bit/s su 200 m .
Classe di protezione IP 30 / EN 60529
Classe di sicurezza II secondo IEC 60950 / EN 60950
Immunità ai disturbi CEM EN 50130-4 / FCC Part 15
Interferenza CEM EN 61000-6-3 / FCC Part 15
Temperatura operativa ammessa -5 _C . . . 50 _C
Temperatura di stoccaggio ammessa -20 _C . . . 60 _C
Umidità relativa ammessa max. 95% senza condensa
Materiale alloggiamento e colore Plastica ABS (UL94 V-0), antracite satinata, RAL 7016
DImensioni (A x L x P) ca. 110 x 90 x 60 mm
Peso ca. 150 g
1 2 3 4 5 6 7 8
