Français F.01U.028.289 Description de produit FPE-5000-UGM
11 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Description du fonctionnement
Le module interface permet de connecter la centrale incendie FPA-5000 à l’installation d’alarme
UGM 2020 supérieure.
Le module met à disposition deux voies de transmission bidirectionnelles.

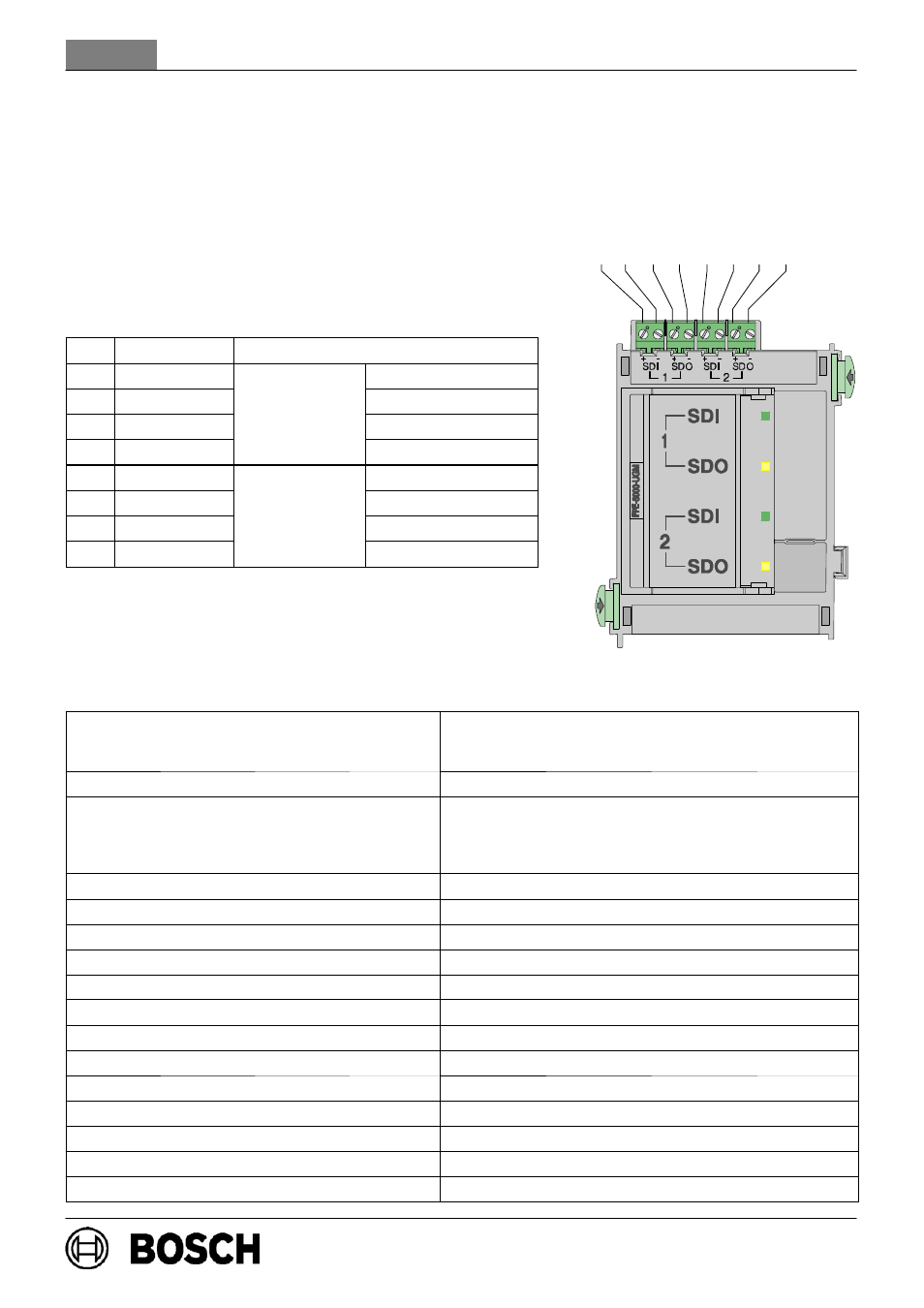

Brochage
Pos. Désignation Raccordement
1 SDI 1 + Entrée de données +
2 SDI 1 -
Voie de trans-
Entrée de données -
3 SDO 1 +
Voie de trans
mission 1 Sortie de données +
4 SDO 1 - Sortie de données -
5 SDI 2 + Entrée de données +
6 SDI 2 -
Voie de trans-
Entrée de données -
7 SDO 2 +
Voie de trans
mission 2
Sortie de données +
8 SDO 2 - Sortie de données -
Spécifications techniques
Eléments de commande et d’affichage 4 voyants DEL bicolores
(vert = transmission / jaune = défaut)
1 bouton (test des voyants DEL)
Tension d’entrée 20 - 30 V c.c. (min. - max.) / 5 V c.c. ±5 %
Consommation de courant maximale
- En veille
- Avec une voie de transmission active
- Avec les deux voies de transmission actives 7 mA (à 24 V Dc)
10 mA (à 24 V DC)
13 mA (à 24 V DC)
Longueur de câble maximale 1000 m
Résistance de ligne maximale 70 Ω
Vitesse de transmission 9 600 bit/s sur 1 000 m . . . 38 400 bit/s sur 200 m
Classe de protection IP 30 / EN 60529
Classe de sécurité II selon IEC 60950 / EN 60950
Stabilité aux interférences CEM EN 50130-4 / FCC Part 15
Emission d’interférences CEM EN 61000-6-3 / FCC Part 15
Température de fonctionnement admissible -5 _C . . . 50 _C
Température de stockage admissible -20 _C . . . 60 _C
Humidité relative admissible max. 95 % sans condensation
Matière du boîtier et couleur Plastique ABS (UL94 V-0), satiné anthracite, RAL 7016
Dimensions (H x l x P) env. 110 x 90 x 60 mm
Poids env. 150 g
1 2 3 4 5 6 7 8
