Polski F.01U.028.289 FPE-5000-UGM - opis produktu
23 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Opis funkcjonalny
Modu³ interfejsu umo¿liwia do³¹czenie centrali sygnalizacji po¿aru FPA-5000 do nadrzêdnej centrali
UGM 2020.
Modu³ udostêpnia dwa dwukierunkowe kana³y transmisyjne.

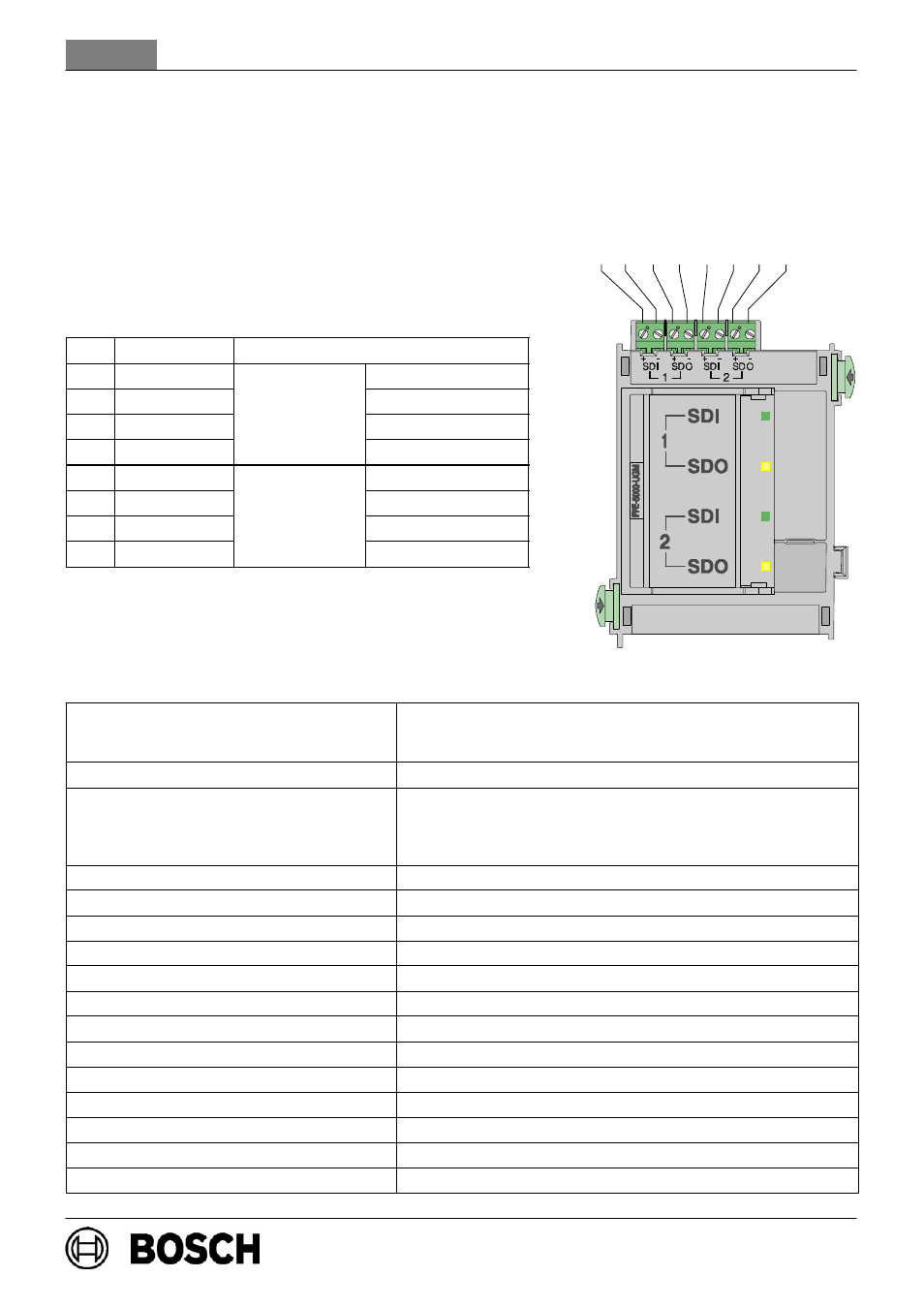

Funkcje zacisków
Poz. Opis Złącze
1 SDI 1 + Wejście danych +
2 SDI 1 -
Kanał
Wejście danych -
3 SDO 1 +
Kanał
transmisji 1 Wyjście danych +
4 SDO 1 - Wyjście danych -
5 SDI 2 + Wejście danych +
6 SDI 2 -
Kanał
Wejście danych -
7 SDO 2 +
Kanał
transmisji 2
Wyjście danych +
8 SDO 2 - Wyjście danych -
Dane techniczne
Elementy obsługowe i wskaźniki 4 dwubarwne diody LED
(zielona = transmisja / żółta = zakłócenia)
1 przycisk (test diod LED)
Napięcie na wejściu 20 V DC - 30 V DC (min. - maks.) / 5 V DC ±5 %
Maksymalny pobór prądu
- tryb gotowości
- jeden kanał transmisyjny aktywny
- oba kanały transmisyjne aktywne 7 mA (przy 24 V DC)
10 mA (przy 24 V DC)
13 mA (przy 24 V DC)
Maksymalna długość kabla 1000 m
Maksymalna rezystancja przewodu 70 Ω
Szybkość transmisji 9600 bit/s przy 1000 m . . 38400 bit/s przy 200 m
Stopień ochrony IP 30 / EN 60529
Klasa bezpieczeństwa II wg IEC 60950 / EN 60950
Odporność na zakłócenia elektromagn. EN 50130-4 / FCC Część 15
Wytwarzanie zakłóceń elektromagn. EN 61000-6-3 / FCC Część 15
Dopuszczalna temp. pracy -5 _C . . . 50 _C
Dopuszczalna temp. przechowywania -20 _C . . . 60 _C
Dopuszczalna wilgotność względna maks. 95 %, bez kondensacji
Materiał i kolor obudowy tworzywo ABS (UL94 V-0), antracyt, półmat, RAL 7016
Wymiary (wys. x szer. x gł.) ok. 110 x 90 x 60 mm
Masa ok. 150 g
1 2 3 4 5 6 7 8
