Magyar F.01U.028.289 Termékismertető FPE-5000-UGM
15 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Működési leírás
Az interfész-modullal az FPA-5000 tûzjelzõ központ a fölérendelt UGM 2020 vészjelzõ központra
kapcsolható.
A modul két kétirányú átviteli szakaszt biztosít.

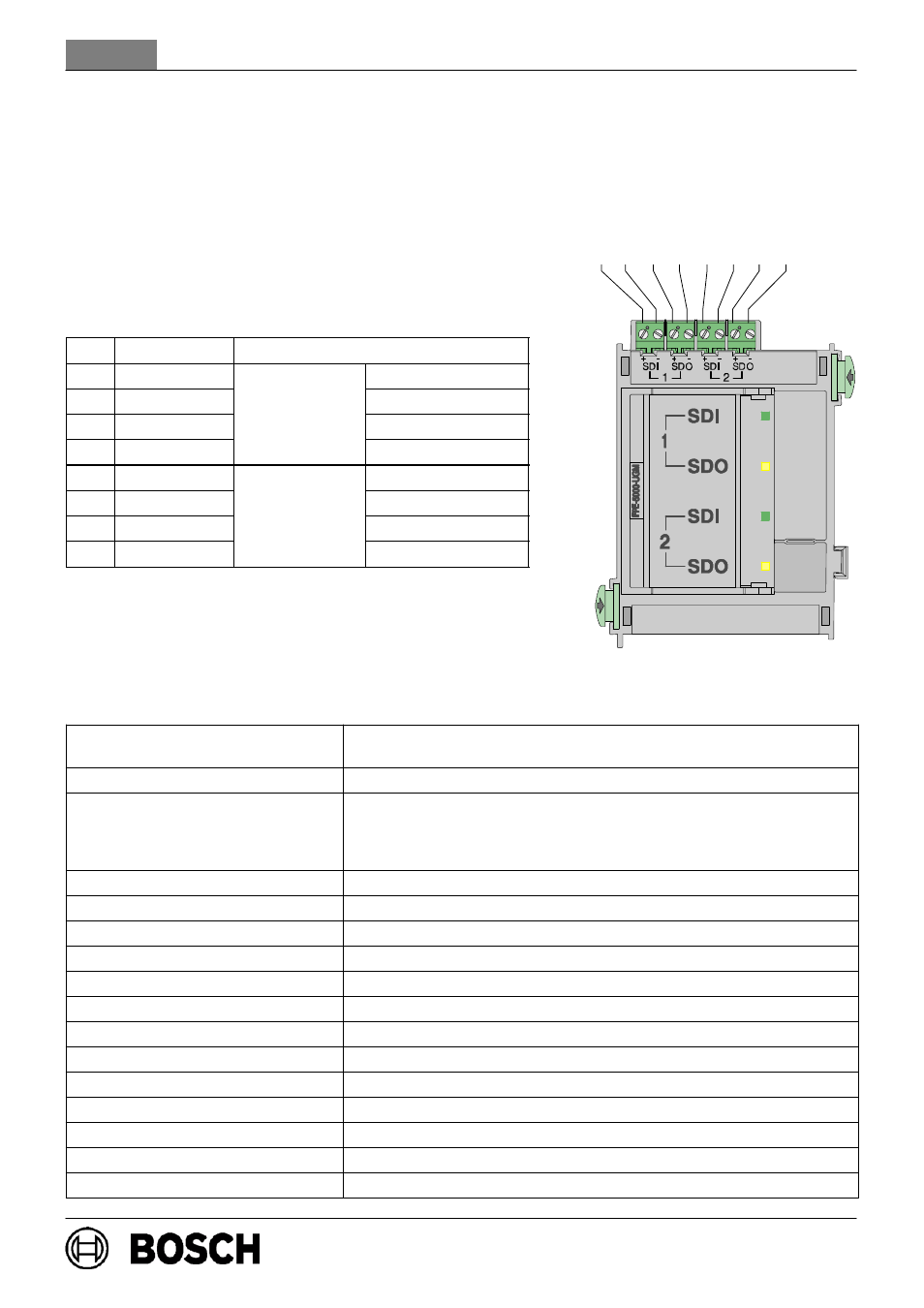

Kapocskiosztás
Poz. Felirat Csatlakozás
1 SDI 1 + adatbemenet +
2 SDI 1 -
1. átviteli
adatbemenet -
3 SDO 1 +
1. átviteli
szakasz adatkimenet +
4 SDO 1 - adatkimenet -
5 SDI 2 + adatbemenet +
6 SDI 2 -
2. átviteli
adatbemenet -
7 SDO 2 +
2. átviteli
szakasz
adatkimenet +
8 SDO 2 - adatkimenet -
Műszaki adatok
Kezelő- és kijelző elemek 4 db kétszínű LED (zöld = átvitel / sárga = hiba)
1 gomb (LED-teszt)
Bemenő feszültség 20 V DC - 30 V DC (min - max) / 5 V DC ±5 %
Maximális áramfelvétel
- készenléti módban
- az egyik átviteli szakasz aktív
- mindkét átviteli szakasz aktív 7 mA (24 V DC -on)
10 mA (24 V DC -on)
13 mA (24 V DC -on)
Maximális vonalhossz 1000 m
Maximális vezetékellenállás 70 Ω
Adatátviteli sebesség 9600 bit/s 1000 m-en . . . 38400 bit/s 200 m-en
IP osztály IP 30 / EN 60529
Biztonsági osztály II. az IEC 60950 / EN 60950 szabvány szerint
EMV-zavarszilárdság EN 50130-4 / FCC 15. rész
EMV-zavarkibocsátás EN 61000-6-3 / FCC 15. rész
Megengedett üzemi hőmérséklet -5 _C . . . 50 _C .
Megengedett tárolási hőmérséklet -20 _C . . . 60 _C .
Megengedett relatív páratartalom max. 95 %, nem kondenzálódó
A ház anyaga és színe ABS műanyag (UL94 V-0), selymesen matt fényű antracit, RAL 7016
Méretek (ma. x szé. x mé.) kb. 110 x 90 x 60 mm
Súly kb. 150 g
1 2 3 4 5 6 7 8
