Norsk
F.01U.028.289
Produktbeskrivelse FPE-5000-UGM
20 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Funksjonsbeskrivelse
Grensesnittmodulen gjør det mulig å koble brannvarslingssentralen FPA-5000 til det overordnede
varslingssystemet UGM 2020.
Modulen har to toveis overføringskanaler.

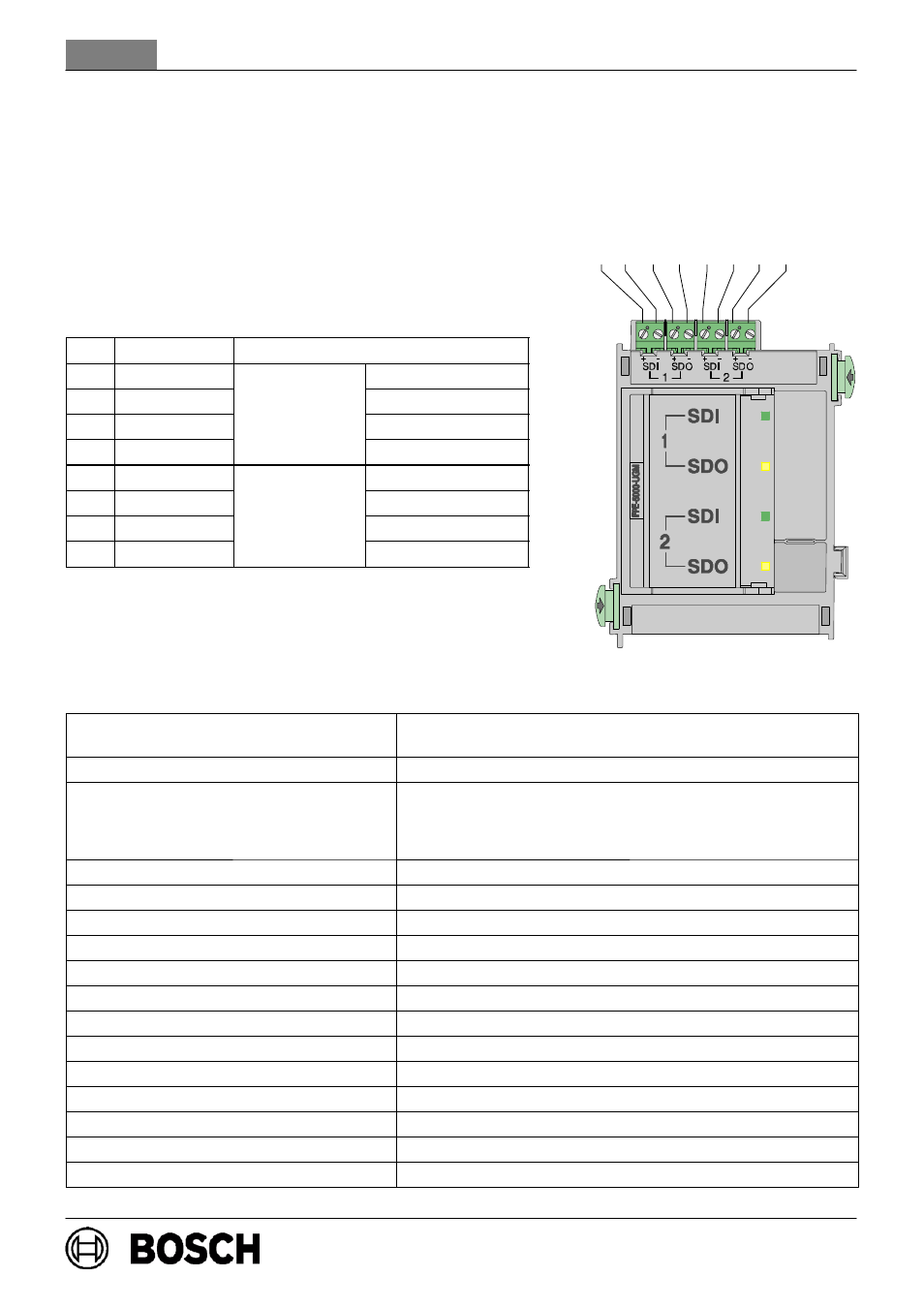

Klemmeplassering
Pos.
Tekst
Tilkobling
1
SDI 1 +
Datainngang +
2
SDI 1 -
Overførings-
Datainngang -
3
SDO 1 +
Overførings
kanal 1
Datautgang +
4
SDO 1 -
Datautgang -
5
SDI 2 +
Datainngang +
6
SDI 2 -
Overførings-
Datainngang -
7
SDO 2 +
Overførings
kanal 2
Datautgang +
8
SDO 2 -
Datautgang -
Tekniske data
Betjenings- og visningselementer
4 LED-lamper med to farger (grønn = overføring / gul = feil)
1 knapp (LED-test)
Inngangsspenning
20 V DC–30 V DC (min.-maks.) / 5 V DC
±5 %
Maksimalt strømopptak
- Hvilemodus.
- Én overføringskanal er aktiv.
- Begge overføringskanalene er aktive.
7 mA (ved 24 V DC)
10 mA (ved 24 V DC)
13 mA (ved 24 V DC)
Maksimal ledningslengde
1000 m
Maksimal ledningsmotstand
70
Ω
Overføringshastighet
9600 biter/sek. ved 1000 m . . 38 400 biter/sek. ved 200 m
Beskyttelsesklasse
IP 30 / EN 60529
Sikkerhetsklasse
II iht. IEC 60950 / EN 60950
EMC, immunitet
EN 50130-4 / FCC del 15
EMC, stråling
EN 61000-6-3 / FCC del 15
Tillatt driftstemperatur
-5 _C . . . 50 _C
Tillatt lagringstemperatur
-20 _C . . . 60 _C
Tillatt relativ fuktighet
maks. 95 % ikke-kondenserende
Husmateriale og -farge
ABS-plast (UL94 V-0), silkematt antrasitt RAL 7016
Mål (H x B x D)
ca. 110 x 90 x 60 mm
Vekt
ca. 150 g
1 2
3 4
5 6 7 8
