Nederlands F.01U.028.289 Productbeschrijving FPE-5000-UGM
21 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Functiebeschrijving
De interfacemodule maakt de aansluiting van het brandmeldpaneel FPA-5000 op het gevarendetec-
tiesysteem UGM 2020 mogelijk.
De module stelt twee bi-directionele transmissielijnen beschikbaar.

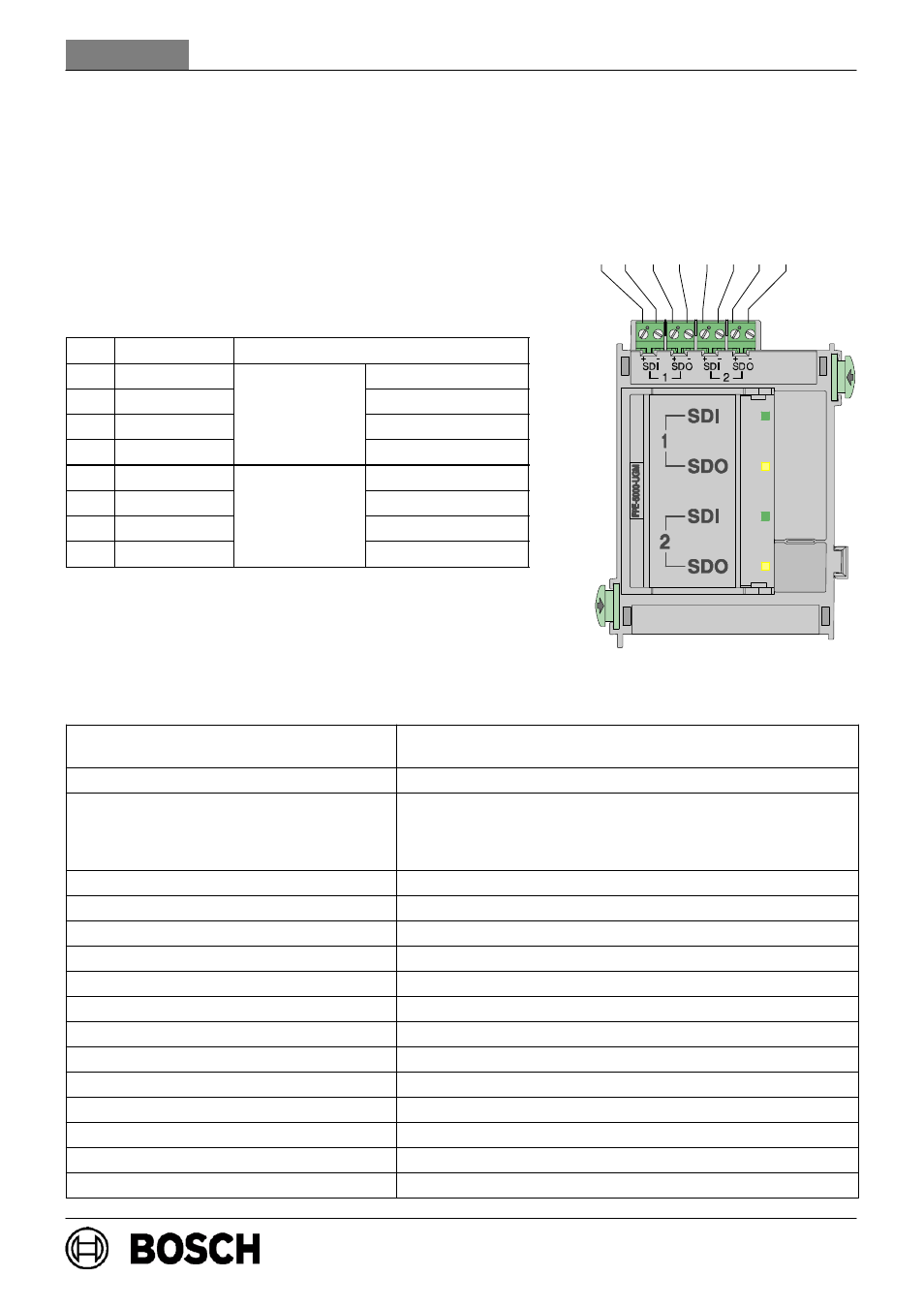

Klembezetting
Pos. Label Aansluiting
1 SDI 1 + Data-ingang +
2 SDI 1 -
Transmissielijn
Data-ingang -
3 SDO 1 +
Transmissielijn
1 Data-uitgang +
4 SDO 1 - Data-uitgang -
5 SDI 2 + Data-ingang +
6 SDI 2 -
Transmissielijn
Data-ingang -
7 SDO 2 +
Transmissielijn
2
Data-uitgang +
8 SDO 2 - Data-uitgang -
Technische specificaties
Bedieningselementen en indicatoren 4 tweekleuren-LED’s (groen = transmissie / geel = storing)
1 toets (LED-test)
Ingangsspanning 20 V DC - 30 V DC (min - max) / 5 V DC ±5 %
Maximaal stroomverbruik
- Stand-by
- één transmissielijn actief
- beide transmissielijnen actief 7 mA (bij 24 V DC)
10 mA (bij 24 V DC)
13 mA (bij 24 V DC)
Maximale kabellengte 1000 m
Maximale kabelweerstand 70 Ω
Transmissiesnelheid 9600 bit/s bij 1000 m . . . 38400 bit/s bij 200 m
Beschermingsklasse IP 30 / EN 60529
Veiligheidsklasse II conform IEC 60950 / EN 60950
EMC-storingsbestendigheid EN 50130-4 / FCC Part 15
EMC-emissie EN 61000-6-3 / FCC Part 15
Toegestane bedrijfstemperatuur -5 _C . . . 50 _C
Toegestane opslagtemperatuur -20 _C . . . 60 _C
Toegestane relatieve vochtigheid max. 95 % niet-condenserend
Materiaal en kleur behuizing ABS-kunststof (UL94 V-0), zijdemat antraciet, RAL 7016
Afmetingen (H x B x D) ca. 110 x 90 x 60 mm
Gewicht ca. 150 g
1 2 3 4 5 6 7 8
