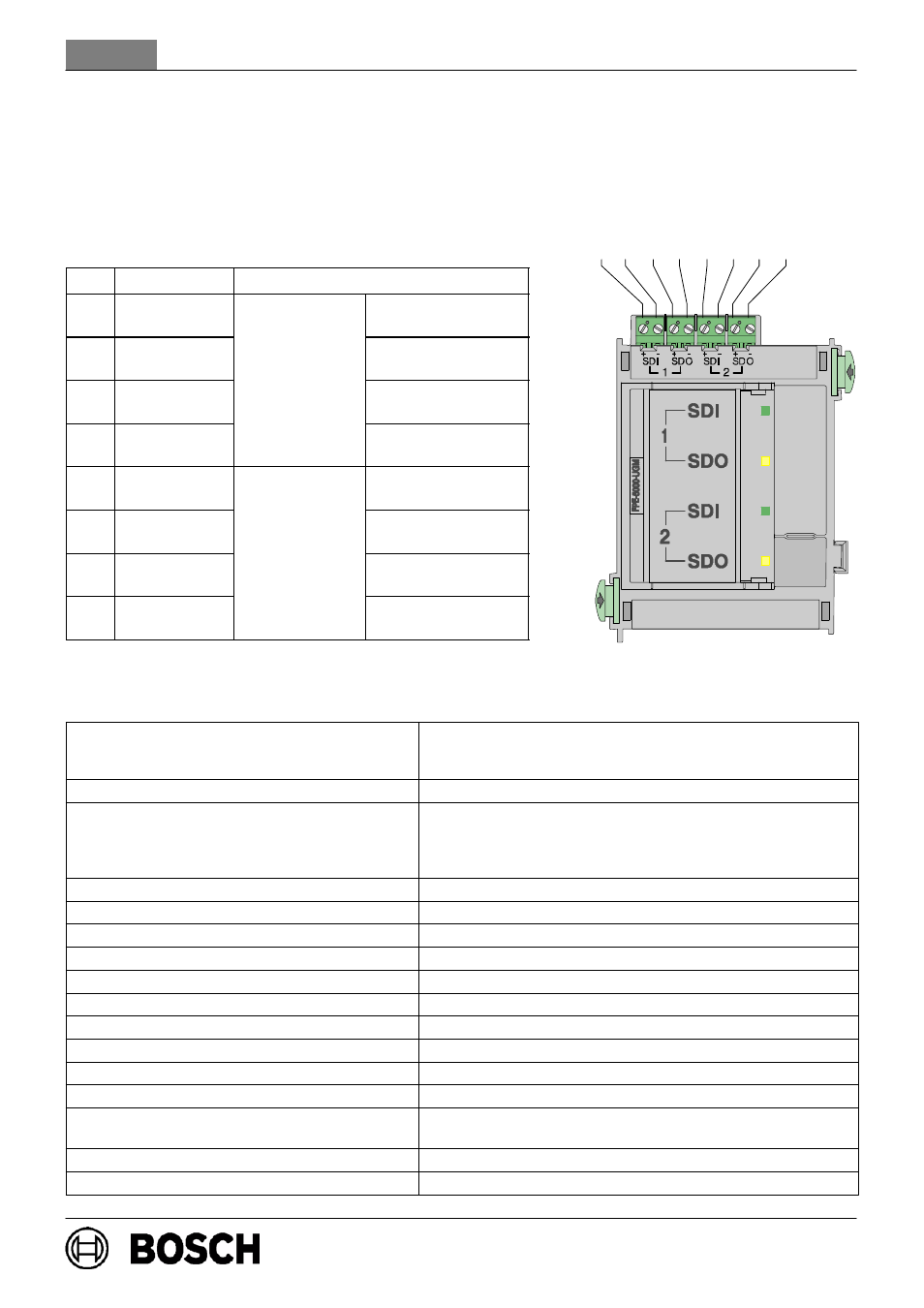

Описание изделия FPE-5000-UGM
25 / 32
ST - FIR / PRM1 / deh
BDL-F01U028306 / A3
Описание основных функций
Модуль интерфейса позволяет подключать центральное устройство пожарной сигнализации
FPA-5000 к главной установке тревожной сигнализации UGM 2020.
Модуль предоставляет в распоряжение два двунаправленных маршрута.
Распределение клемм
Поз.
Маркировка
Подсоединение
1
SDI 1 +
Информационный
вход +
2
SDI 1 -
Маршрут 1
Информационный
вход -
3
SDO 1 +
Маршрут 1
Информационный
выход +
4
SDO 1 -
Информационный
выход -
5
SDI 2 +
Информационный
вход +
6
SDI 2 -
Маршрут 2
Информационный
вход -
7
SDO 2 +
Маршрут 2
Информационный
выход +
8
SDO 2 -
Информационный
выход -
Технические характеристики
Элементы управления и индикация
4 двухцветных светодиодных индикатора
(зеленый = передача / желтый = неполадки)
1 кнопка (тест светодиодов)
Входное напряжение
20 - 30 В пост. тока (мин. - макс.) / 5 В пост. тока
±5 %
Максимальное потребление тока
- в режиме покоя
- один маршрут активен
- оба маршрута активны
7 мА (при 24 В пост. тока)
10 мА (при 24 В пост. тока)
13 мА (при 24 В пост. тока)
Максимальная длина линии
1000 м
Максимальное сопротивление линии
70
Ω
Скорость передачи данных
9600 бит/сек. при 1000 м . . . 38400 бит/сек. при 200 м
Класс защиты
IP 30 / EN 60529
Класс безопасности
II в соответствии с IEC 60950 / EN 60950
Устойчивость к электромагнитным помехам
EN 50130-4 / FCC Часть 15
Электромагнитное излучение
EN 61000-6-3 / FCC Часть 15
Допустимая рабочая температура
-5 _C . . . 50 _C
Допустимая температура при хранении
-20 _C . . . 60 _C
Допустимая относительная влажность
макс. 95 % без образования конденсата
Материал корпуса и краска
Пластмасса ABS (UL94 V-0),
полуматовая, антрацит, RAL 7016
Габариты (В x Ш x Г)
прибл. 110 x 90 x 60 мм
Вес
прибл. 150 г
1 2
3 4
5 6 7 8
