INSTRUCTIONS D'INSTALLATION

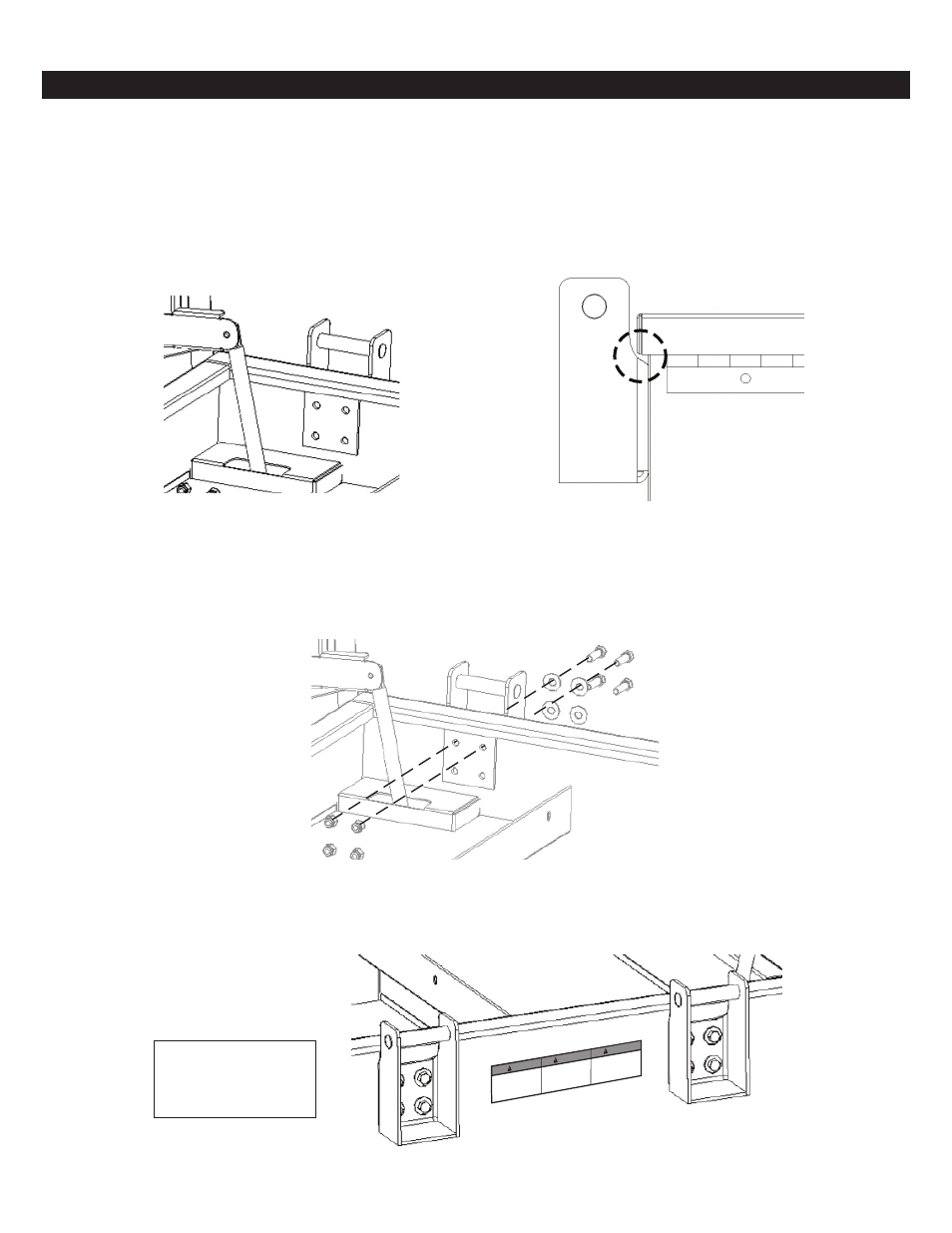

1. Fixez les supports aux EXTRÉMITÉS de l'unité, le plus près

et le plus haut possible des coins extérieurs. Placez la

plaque d'appui sur la surface intérieure, en vous assurant

que l'emplacement choisi n'interfère pas avec des pièces

internes telles que des protections à ressort, des angles, etc.

(Voir Fig. 1) Certaines unités sont fournies d'origine avec

des trous prépercés pour la fixation des supports de levage.

Dans ce cas, passez à l'étape 4.

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

Figure 1 (illustration du Piano Box)

2. Pour certaines applications où le couvercle chevauche le

corps du coffre, assurez-vous que la position du support

n'entrave pas la fermeture du couvercle avant le perçage.

(Voir Figure 2)

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

Figure 2 (illustration du Piano Box)

3. Marquez les trous et percez-les avec un foret de .125 (1/8" / 3,18 mm) pour le trou pilote, puis continuez avec un foret de .406

(13/32 / 10,32 mm) de diamètre.

4. Fixez les supports à l'aide des fixations comme illustré à la Fig. 3, puis serrez à un couple de 47 Ft. Lbs (6,5 kg/m). Vous devez

utiliser les quatre supports.

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

Figure 3 (illustration du Piano Box)

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

5. Apposez les autocollants à l'extérieur de l'unité, entre le support, comme illustré à la Fig. 4.

Figure 4

Consultez le document

ASME B30 pour les

techniques de montage

correctes.
