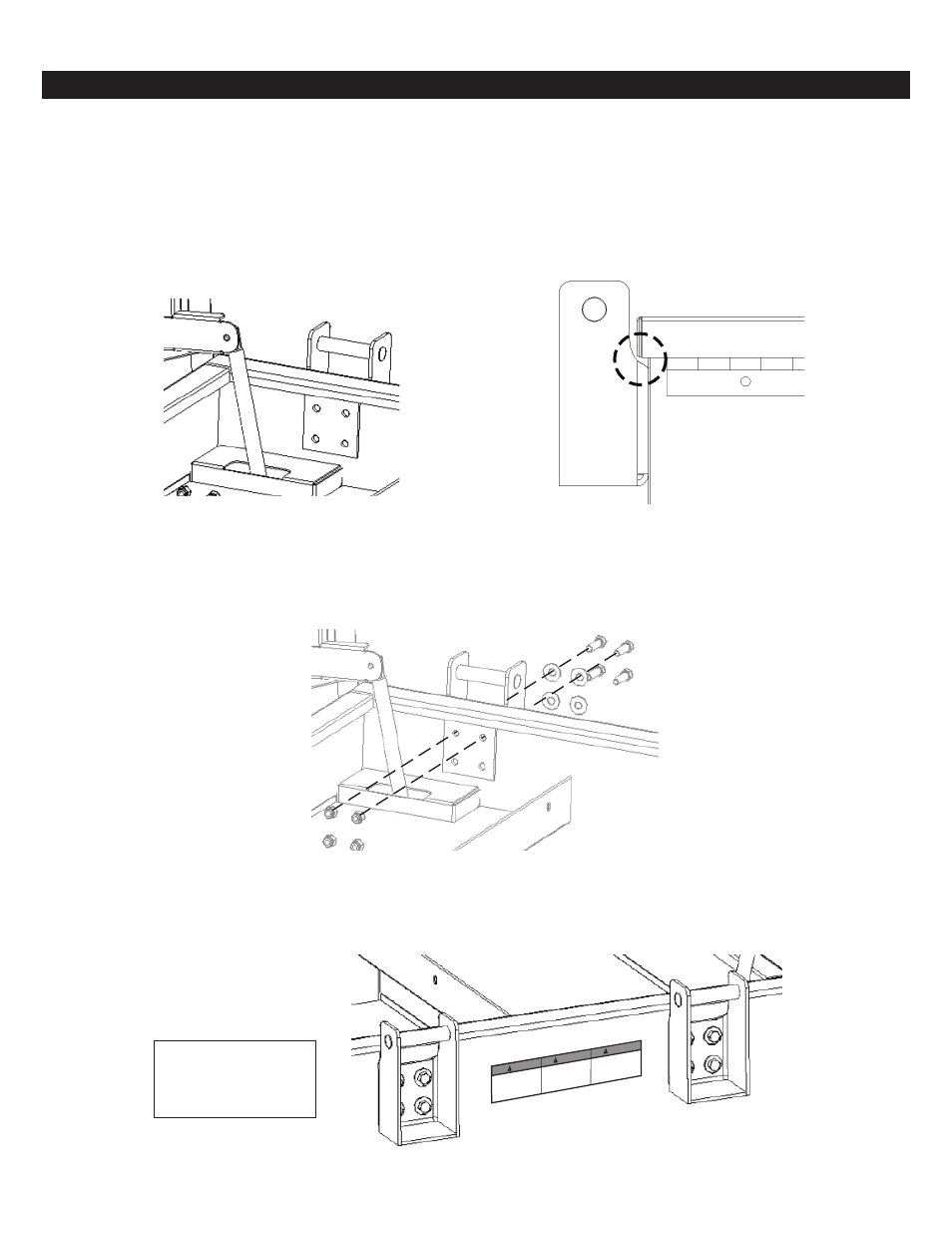

ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

1. Στερεώστε τις βάσεις στα ΑΚΡΑ της μονάδας, όσο το δυ-

νατόν πιο κοντά στις εξωτερικά γωνίες και όσο το δυνατόν

ψηλότερα. Τοποθετήστε το έλασμα στήριξης στην εσωτερι-

κή επιφάνεια, φροντίζοντας η θέση σας να μην παρεμποδί-

ζει τα εσωτερικά μέρη όπως προστατευτικά των αμορτισέρ,

γωνίες. κ.λπ. (Βλ. Εικ. 1) Ορισμένες μονάδες διατίθενται με

τρύπες διανοιγμένες εκ των προτέρων για την τοποθέτηση

των βάσεων ανύψωσης. Σε αυτή την περίπτωση, μεταβείτε

απευθείας στο βήμα 4.

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

Εικόνα 1 (Απεικονίζεται κουτί Piano)

2. Σε ορισμένες εφαρμογές, όπου το κάλυμμα υπερκαλύπτει

το σώμα του κουτιού, βεβαιωθείτε ότι όταν η βάση τοπο-

θετηθεί δεν εμποδίζει το κλείσιμο του καλύμματος, πριν

διανοίξετε τις τρύπες. (Βλ. Εικόνα 2).

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

Εικόνα 2 (Απεικονίζεται κουτί Piano)

3. Σημαδέψτε και διανοίξτε τις τρύπες χρησιμοποιώντας τρυπάνι .125 (1/8" / 3,18 mm) για την τρύπα-οδηγό, και στη συνέχεια

συνεχίστε με τρυπάνι διαμέτρου .406 (13/32 / 10,32 mm).

4. Στερεώστε τις βάσεις με βίδες όπως φαίνεται στην Εικόνα 3 και σφίξτε με 47 Ft. Lbs (6,5 kg/m). Πρέπει να χρησιμοποιηθούν και

οι τέσσερις βάσεις.

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

Εικόνα 3 (Απεικονίζεται κουτί Piano)

Figure 1 (Piano Box shown)

Figure 2 (Piano Box shown)

Figure 3 (Piano Box shown)

Refer to ASME B30

for proper rigging

techniques

WARNING

AVERTISSEMENT

ADVERTENCIA

Figure 4

5. Τοποθετήστε τις ετικέτες στην εξωτερική πλευρά της μονάδας ανάμεσα στις βάσεις όπως φαίνεται στην Εικ. 4.

Εικόνα 4

Ανατρέξτε στο ASME

B30 για τις κατάλληλες

τεχνικές εξοπλισμού
