INSTALLASJONSANVISNINGER

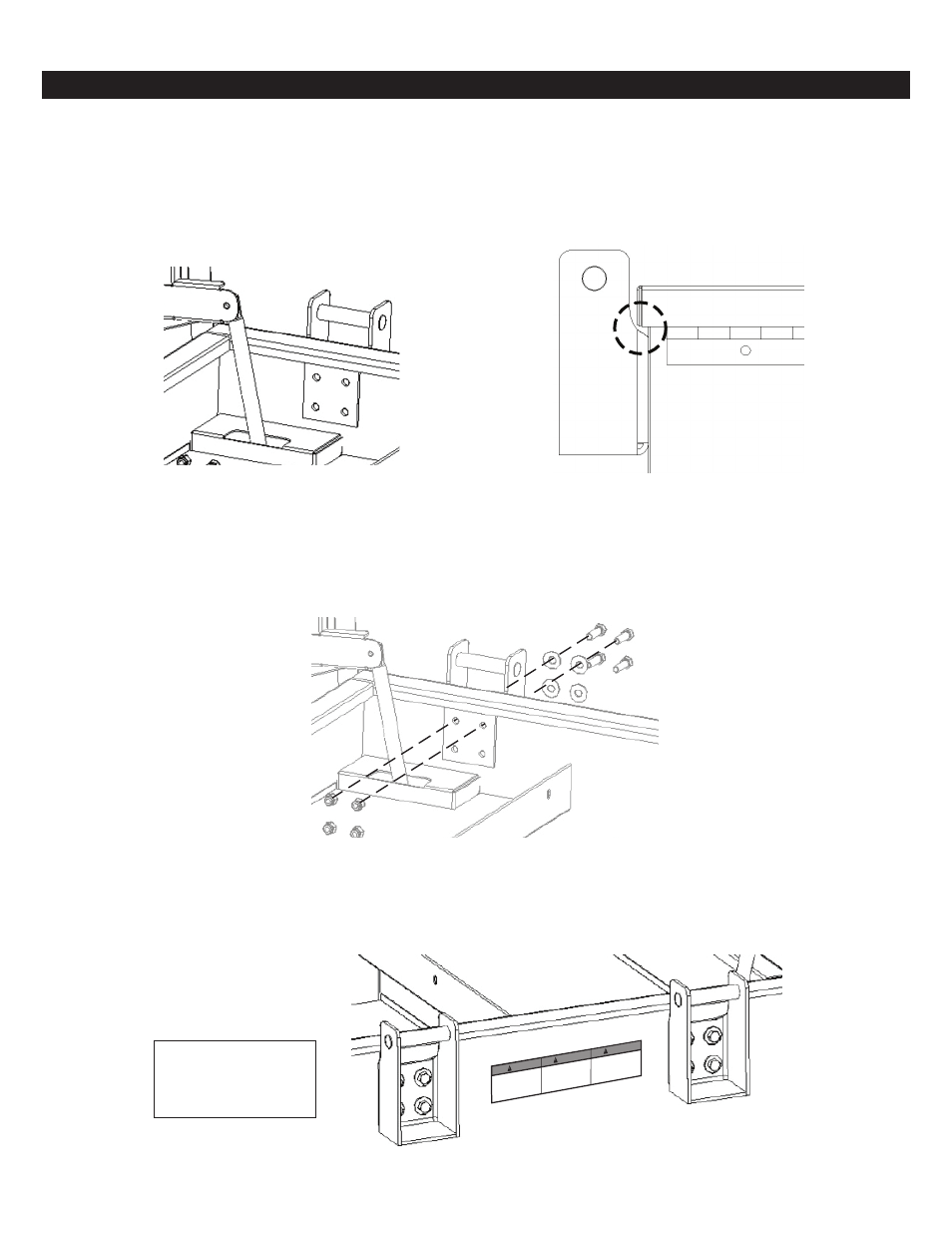

1. Fest brakettene til ENDENE på enheten, så nær de utvendige
hjørnene og så høyt opp som mulig. Plasser bakplaten på
flatens innside, og påse at plasseringen ikke berører innven-
dige deler som f.eks. gasspringfjærer, vinkler osv. (Se fig. 1.)
Noen enheter kommer med hull for feste av løftebrakettene.
Hvis dette er tilfelle, hopp til trinn 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figur 1 (pianokasse vises)
2. I tilfeller der dekslet overlapper boksen, kontroller at
braketten blir plassert slik at den ikke hindrer lukking av
dekslet før boring. (Se fig. 2.)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figur 2 (pianokasse vises)
3. Merk hullene og bor først med .125 (1/8" / 3,18 mm) bor for å lage pilothull. Bor deretter på nytt med bor med diameter på .406
(13/32/ 10,32 mm).
4. Monter brakettene med fester som vist i fig. 3, og stram til 47 Ft. Lbs (6,5 kg/m). Alle fire braketter må brukes.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figur 3 (pianokasse vises)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
5. Fest etikettene på enhetens utside mellom brakettene som vist i fig. 4.
Figur 4
Les ASME B30 for kor-
rekte riggeteknikker.
