UPUTE ZA MONTAŽU

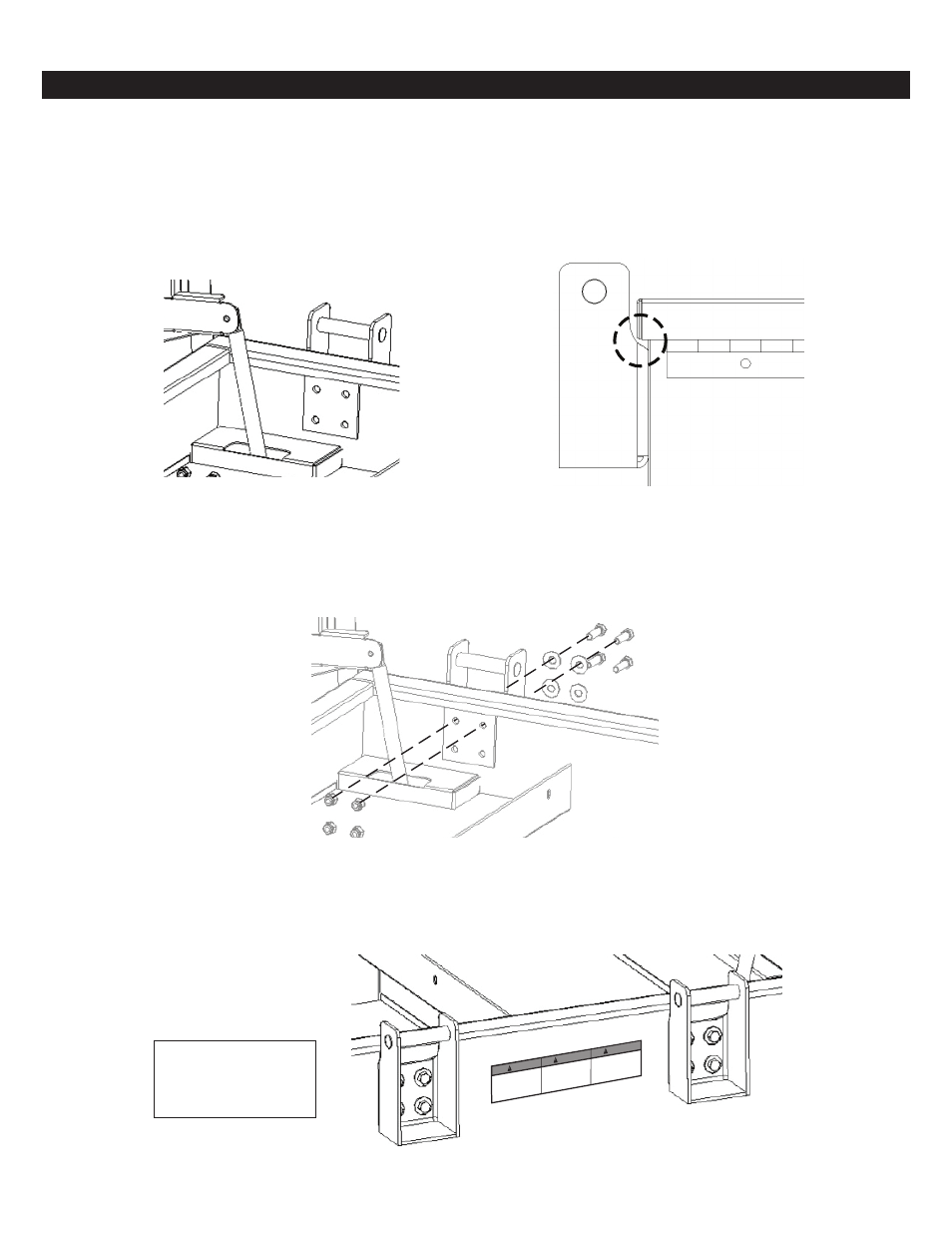

1. Ugradite nosače na KRAJEVE jedinice, što je moguće bliže
vanjskim rubovima i što je više moguće. Postavite potpornu
ploču na unutarnjoj površini, pazeći pri tome da se vaša
lokacija ne upliće s unutarnjim dijelovima poput štitnika
plinske opruge, kutovima itd. (Vidjeti sl. 1). Neke jedinice će
biti isporučene s unaprijed probijenim rupama za postavlja-
nje podiznih konzolnih nosača. U tom slučaju, preskočite na
korak 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 1 (prikazan sanduk Piano Box)
2. Kod određenih primjena gdje se pokrov preklapa s tijelom
sanduka, prije bušenja provjerite neće li se postavljanje
nosača uplitati sa zatvaranjem poklopca. (Vidi sliku 2).
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 2 (prikazan sanduk Piano Box)
3. Označite rupe i izbušite sa svrdlom .125 (1/8" / 3,18 mm) za manju (pilotsku) rupu, a zatim sa svrdlom promjera .406
(13/32 / 10,32 mm).
4. Postavite nosače s učvršćivačima kako je prikazano na sl. 3, i zategnite na 47 Ft. Lbs (6,5 kg/m). Moraju se upotrijebiti sva četiri
nosača.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 3 (prikazan sanduk Piano Box)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
5. Postavite naljepnice na vanjsku stranu kovčega, između nosača, kako je prikazano na sl. 4.
Slika 4
Za podesne tehnike
montaže pogledajte
ASME B30
