16
ANVISNINGAR FÖR INSTALLATION

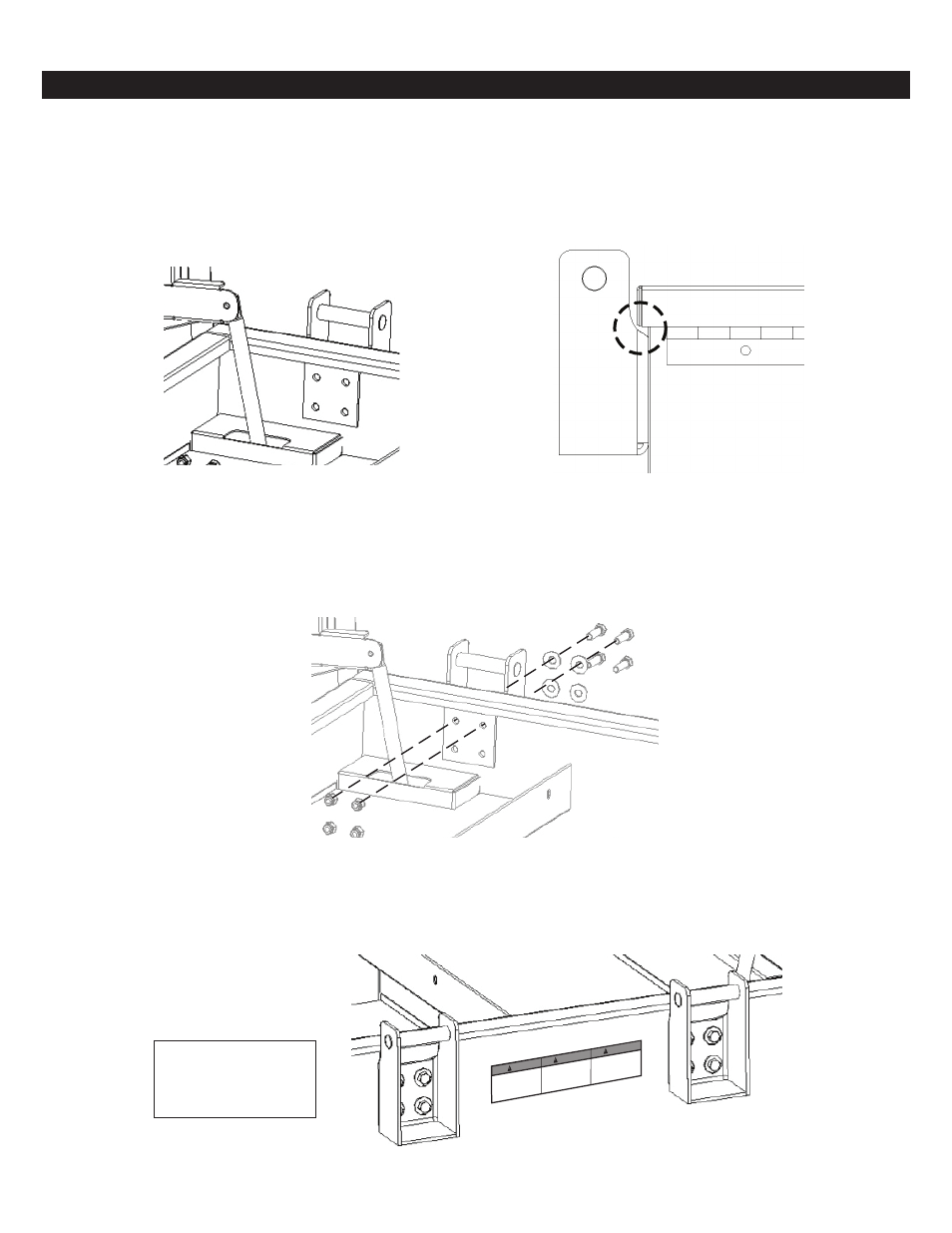

1. Montera beslagen i enhetens ÄNDAR, så nära de yttre hör-
nen och så högt upp som möjligt. Montera skyddsplåten på
innerytan och kontrollera att placeringen inte stör inre de-
taljer som gasfjäderskydd, vinklar eller liknande (Se figur 1).
Vissa enheter levereras med färdigstansade hål för monte-
ring av lyftbeslagen. Gå vidare till steg 4 i det här fallet.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figur 1 (pianolåda visas)
2. I vissa tillämpningar, där locket överlappar lådans huvuddel
ska du kontrollera att lyftbeslaget inte är ivägen för locket
innan du börjar borra (Se figur 2)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figur 2 (pianolåda visas)
3. Märk upp hålen och borra ett pilothål med en borr på .125 (1/8"/ 3,18 mm). När du har borrat pilothålet fortsätter du med en
vanlig borr på .406 (13/32"/ 10,32 mm) diameter.
4. Montera beslagen med fästdon enligt figur 3, och dra åt till 47 Ft. Lbs (6,5 kg/m). Alla fyra beslagen måste användas.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figur 3 (pianolåda visas)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
5. Montera dekalerna på enhetens yttre sida mellan beslagen enligt figur 4.
Figur 4
Se ASME B30 för
uppgifter om lyft.
