10
INSTALLATIEVOORSCHRIFTEN

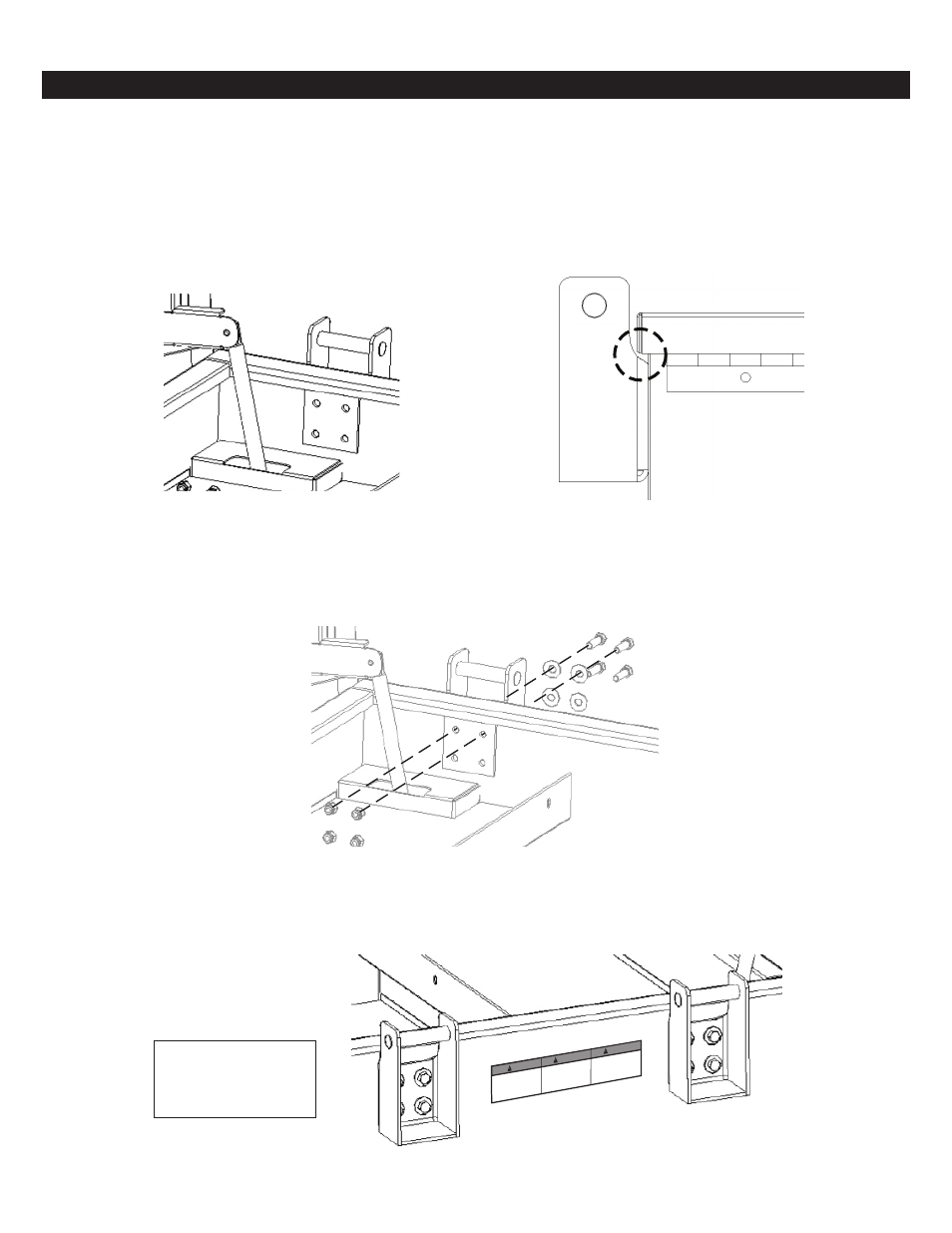

1. Monteer de steunen op de UITEINDEN van de kist – d.w.z.
zo dicht mogelijk bij de buitenhoeken en zo hoog mogelijk.
Breng aan de binnenzijde een versterkingsplaat aan, en
verifieer dat de plaatsing van de beugels geen belemmering
vormt voor de beweging van gasveren, hoekstukken, enz.
(Zie figuur 1) Sommige verpakkingseenheden zijn voorzien
van voorgeboorde gaten voor de bevestiging van de hijs-
beugels. In dit geval kunt u meteen doorgaan naar stap 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figuur 1 (getoond met pianokist)
2. Bij bepaalde toepassingen – als het deksel uitsteekt buiten
het volume van de kist – moet u vóórdat u begint te boren
verifiëren dat de beugels niet in de weg zitten bij het dicht-
klappen van het deksel. (Zie figuur 2)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figuur 2 (getoond met pianokist)
3. Markeer de plaats voor de boorgaten en gebruik eerst een .125 (1/8" / 3,18 mm) boor voor het voorboren. Boor het gat vervol-
gens met een .406 (13/32" / 10,32 mm) boor.
4. Monteer de steunen met de bouten, zoals getoond in figuur 3, en draai aan tot 47 ft lbs (6,5 kg/m). U moet alle vier de steunen
gebruiken.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figuur 3 (getoond met pianokist)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
5. Breng de stickers aan op buitenkant van de kist tussen de beugels, zoals getoond in figuur 4.
Figuur 4
Raadpleeg ASME B30
voor de juiste
hijstechnieken
